FRC赛事竞技机器人镂空轻量化底盘结构

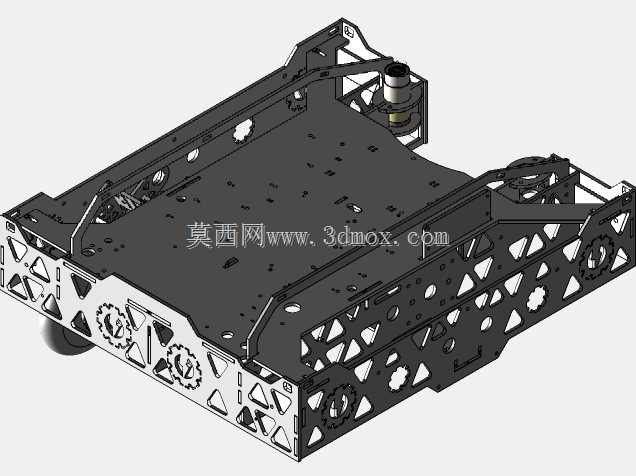

　　该底盘结构面向竞技类移动机器人的赛事应用场景设计，核心承载机器人上层的功能执行机构、动力驱动单元、控制模块与能源组件，作为整机的移动承载基体，需要在高速机动、碰撞对抗、急转急停的复杂工况下保持结构刚性与连接可靠性，同时兼顾整备质量控制以提升机动性能。从结构布局来看，底盘采用双侧对称的框架式承载设计，主承载面板预留了多组标准化安装孔位，可适配不同规格的驱动轮组、从动万向轮、上层机构安装支架的固定需求，孔位排布遵循模块化安装逻辑，能够根据赛事任务的不同快速调整轮距、轮组位置以及上层执行机构的安装点位，无需对主框架进行二次加工即可完成配置调整。

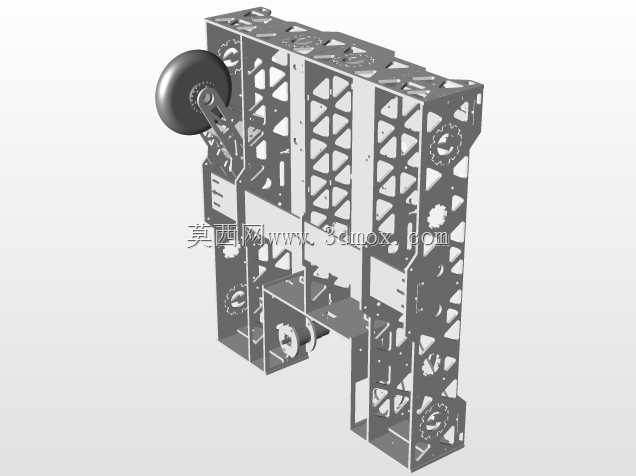

　　双侧的侧围结构采用一体化镂空设计思路，在保证框架整体抗扭、抗弯刚性的前提下，通过三角形、圆形、异形镂空槽的排布去除非承载区域的冗余材料，在降低整体自重的同时，镂空区域可作为走线通道、散热通道使用，侧围集成的齿轮状安装位可直接对接轮组传动组件的安装支座，减少额外的连接转接件，进一步压缩装配空间与整体重量。底盘前端与后端设置了防撞连接位，可加装缓冲防撞结构，抵消赛事对抗过程中的碰撞冲击，避免主框架受力变形。主承载面板上的多组不同孔径的安装孔，分别对应控制模块固定、电池组件安装、气动回路排布、线路固定座安装等不同功能需求，孔位间距按照常用的工业铝型材安装标准、紧固件标准设计，可兼容标准件的直接装配，降低定制加工零件的比例。

　　从安装边界来看，底盘整体为扁平式矩形布局，重心控制在整体结构的几何中心偏下位置，配合轮组的安装点位设计，能够保证高速转向、越障过程中的整机稳定性，避免侧翻风险。侧围结构的高度与主承载面板的厚度经过匹配设计，既保证轮组传动组件的安装空间充足，不会出现运动干涉，也不会过度抬升整机重心。底盘上预留的驱动单元安装位可适配不同规格的直流减速驱动轮，安装支座的连接孔位设计有一定的调节余量，可调整传动带张紧度或者轮组的接地压力，适应不同粗糙度的赛事场地地面。在结构强度设计上，主承载面板与侧围框架采用一体化折弯或者拼接固连的形式，连接节点位置做了加强筋处理，在碰撞受力集中的边角位置增加了局部加厚结构，避免对抗冲击下的结构开裂。

　　镂空区域的边缘做了圆弧过渡处理，避免应力集中导致的结构疲劳损坏，同时也能防止装配、维护过程中尖锐边角对操作人员、线路外皮造成损伤。整个底盘的结构设计充分考虑了赛事场景下的快速维护需求，所有易损部件的安装位都设置在易于操作的外侧位置，无需拆解上层机构即可完成轮组、传动部件的更换调整，线路可通过侧围的镂空槽规整排布，避免运动过程中线路被轮组卷入或者被碰撞拉扯损坏。
