集成式工业机器人作业工作站结构设计

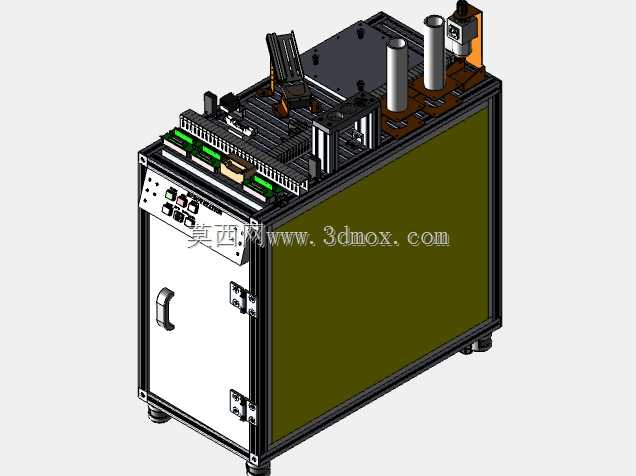

　　这套集成式机器人作业站的结构设计，核心围绕小型离散制造场景的紧凑布局需求展开，整体采用柜式一体化承载结构，将执行单元、工装定位区、电气控制舱全部整合在单台立式柜体框架内，无需额外拆分搭建安装基座，进场后仅需完成地脚调平、气源与电源接驳即可投入使用，适配电子元器件组装、小型零件上下料、精密点胶、工件尺寸检测等多类轻负载作业场景，尤其适合车间产线边角空间部署、小型加工单元的单工位自动化改造，不需要对原有产线做大规模动线调整。

　　从结构分层逻辑来看，柜体下部采用封闭舱室设计，作为电气控制、气路元件的安装空间，舱门采用带密封胶条的单开结构，侧面预留标准快插接口与散热通风槽，既可以阻挡车间加工产生的切削液飞溅、粉尘侵入内部元件，也能方便运维人员快速开门排查线路、更换阀件；柜体上部为作业承载平台，台面采用整块加工的铝板作为安装基准，台面平整度控制在0.1mm/米范围内，保证工装夹具、机器人本体的安装定位精度，平台边缘设置有隐藏式走线槽，所有传感器线缆、气管均可从槽内排布至下部舱室，避免作业过程中线缆外露干涉机器人运动路径。

　　平台上的执行端配置适配ABB小型机器人的安装法兰位，法兰安装面做了加厚处理，可承载10kg以内负载的六轴机器人本体，法兰周边预留了多组M6螺纹孔阵列，可根据不同工艺需求加装视觉检测相机、点胶阀固定座、工件定位工装等附件；平台一侧设置的两根立式圆柱支座为工件暂存位的支撑结构，可搭配料盘实现待加工工件的上料缓存、成品工件的下料暂存，另一侧的倾斜料架结构针对条形、板类工件设计，可实现工件的自动滑送上料，减少人工补料的频次。

　　整套设备的外形尺寸控制在长1200mm、宽800mm、高1500mm的边界范围内，柜体底部配置四个可调脚轮与固定支撑脚，移动时可降下脚轮推移位置，固定时升起支撑脚完成调平，安装时仅需预留周边300mm的维护操作空间即可，不需要额外开挖地基、制作安装钢架。设计过程中重点做了运动干涉校验，将机器人的全行程运动包络完全控制在柜体上部平台的防护范围内，平台周边可按需加装透明亚克力防护挡板，避免机器人运动过程中工件飞出造成安全隐患；柜体框架采用标准工业铝型材拼接搭建，连接部位采用内置角码固定，整体框架的静态承重可达500kg，上部平台满负载工况下的形变量不超过0.05mm，完全满足轻负载作业的刚度要求。气路与电路的排布采用分侧走线设计，电气线缆全部布置在柜体右侧的走线腔，气路管路布置在左侧走线腔，避免强电信号对传感器、通讯线路造成干扰，所有管路与线缆的接头部位都预留了100mm以上的冗余长度，方便后期维护时拆卸更换元件，不需要重新整段布线。
