多辐条亮面轿车轮毂带轮胎装配设计

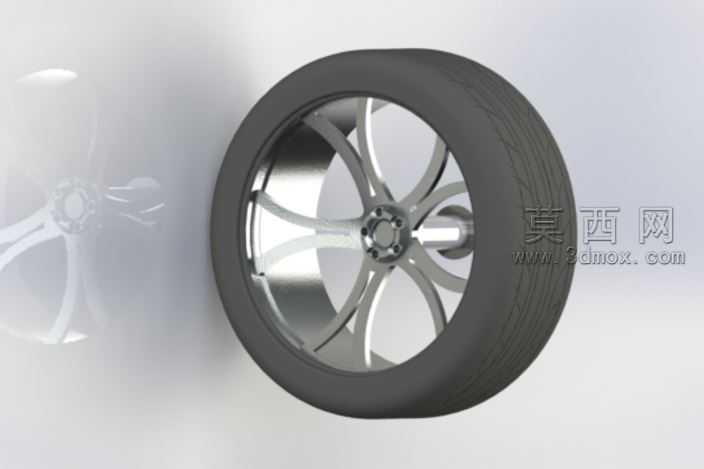

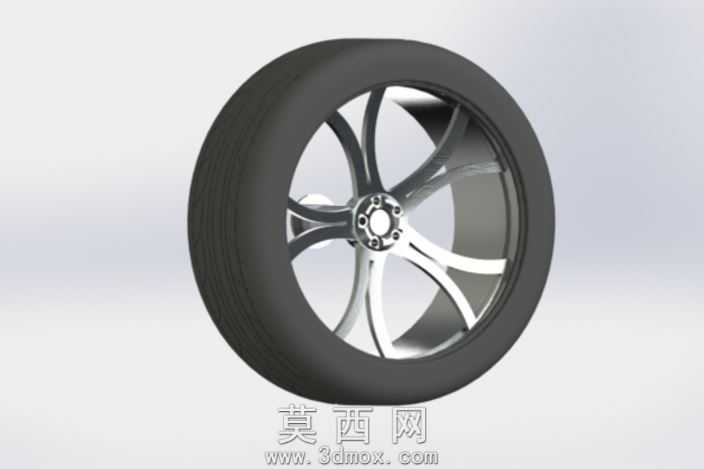

本作品为轿车轮毂与轮胎的装配三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段严格遵循乘用车轮毂的实际尺寸规范，先通过草图绘制轮毂的中心安装基准面，定位螺栓孔的分布圆直径与中心轴孔的配合尺寸，确保安装位的参数符合通用轿车的轮毂装配标准。轮毂主体采用多辐条对称式结构设计，辐条从中心安装座向外呈放射状延伸，每根辐条做了弧面过渡处理，既保证结构受力的均匀性，也兼顾外观的流线型视觉效果。建模过程中对轮毂的轮辋部分做了精准的曲面构建，轮辋的胎圈座、轮缘位置严格匹配轮胎的安装尺寸，确保轮胎装配后贴合紧密无错位。轮胎部分通过旋转凸台生成基础胎体，再通过包覆、阵列特征刻画胎面的纵向排水沟槽与横向防滑纹路，还原民用轿车轮胎的胎面细节。材质渲染阶段，轮毂辐条与安装座赋予抛光镀铬金属材质，调整材质的反射率与粗糙度参数，模拟亮面金属的高光反射质感，轮辋边缘做了细微的哑光金属质感区分，还原真实轮毂的表面处理工艺差异；轮胎部分赋予黑色橡胶材质，调整材质的漫反射颜色与轻微的凹凸纹理，模拟橡胶材质的哑光质感与胎面的细微粗糙触感。结构设计上，中心安装座预留了标准数量的螺栓安装孔，孔位做了沉头处理，符合实际轮毂的螺栓安装逻辑，辐条与轮辋、中心座的连接位置做了圆角过渡处理，避免建模过程中的尖锐棱角，也符合实际铸件的工艺要求。整体装配模型将轮胎与轮毂做了同轴心配合与轴向限位配合，还原真实车轮的装配关系，模型可用于轿车底盘结构教学、轮毂外观方案展示、车轮装配干涉检查等场景，建模过程中所有特征保留完整参数，可根据不同车型的尺寸需求调整辐条数量、轮辋直径、安装孔位参数，快速衍生不同规格的轮毂设计方案。渲染阶段采用工作室环境光，添加柔和的补光突出轮毂金属面的光影层次，清晰展现辐条的曲面造型与轮胎的纹路细节，整体效果写实逼真，能够直观呈现该款轮毂装车后的视觉效果。
