200旋挖钻机底盘驱动链轮结构设计

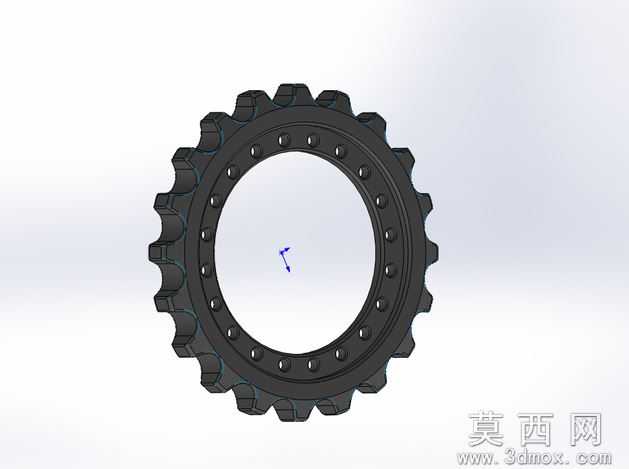

本模型为200型旋挖钻机底盘行走系统的驱动链轮，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循工程机械底盘链轮的实际设计规范，对链轮的齿形轮廓、安装定位结构、连接孔位均做了精准还原。建模阶段首先通过齿形参数计算确定链轮的节距、齿顶圆、齿根圆等核心参数，绘制齿形截面草图后通过拉伸、阵列特征生成轮齿主体结构，针对轮齿与履带啮合的接触面做了过渡圆角处理，避免应力集中问题，提升部件的实际使用寿命。轮体中心区域设计有环形安装法兰，沿法兰圆周均匀排布螺栓连接孔，孔位周边做了沉台结构设计，保证螺栓安装后端面齐平，不会与底盘其他部件产生运动干涉；轮体内圈与外圈之间均匀布置了加强凸点结构，在不额外增加过多重量的前提下提升轮体的整体结构强度，满足旋挖钻机大吨位作业时的承载需求。材质设定上，轮体整体采用高强度合金结构钢材质，渲染时赋予金属哑光质感，对齿面啮合区域做了细微的粗糙度纹理处理，还原实际零部件经过热处理后的表面质感，同时对安装孔的内壁做了高亮金属质感区分，体现机加工面的工艺特征。设计过程中充分考虑链轮与履带链节的啮合匹配性，对每个轮齿的齿廓曲线做了啮合校验，保证传动过程中运转平稳，不会出现卡滞、跳齿的问题；同时兼顾底盘部件的装配兼容性，安装法兰的定位尺寸、连接孔的孔距参数均匹配200型旋挖钻机的底盘行走减速机输出端安装标准，可直接用于底盘行走系统的虚拟装配、运动仿真，也可作为同类工程机械链轮设计的参考模型，辅助设计人员完成结构校核、工艺分析等工作。
