执行固定功能老虎钳三维结构设计

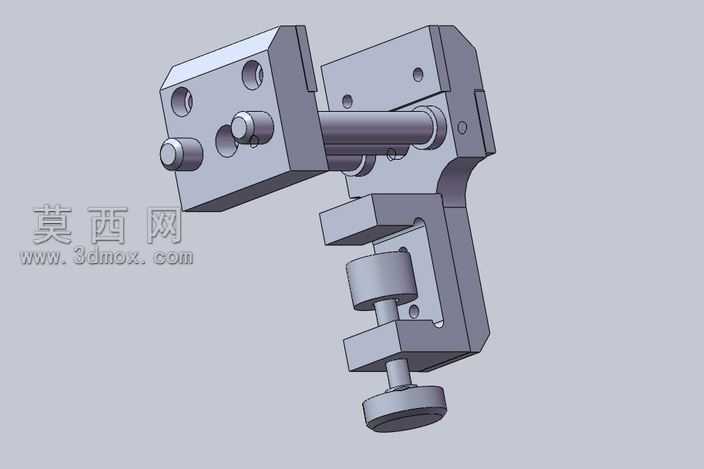

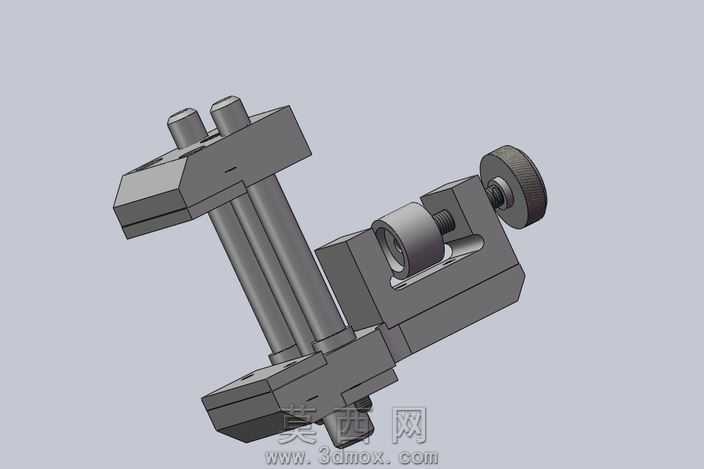

本款老虎钳三维模型采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械加工工艺逻辑，从基础零件的草图绘制到整体装配约束均按照实际生产的尺寸公差要求进行设定，保证模型可直接对接后续的工程图导出与加工生产环节。模型渲染阶段采用哑光金属材质模拟铸铁钳身的质感，对调节螺杆、滚轮旋钮等活动部件单独赋予金属光泽材质，区分不同功能零件的材质属性，同时添加柔和的环境光与定向光源，清晰呈现零件的棱边倒角、装配间隙等细节，避免渲染效果出现过曝或阴影过重的问题，完整还原工装夹具的工业质感。从结构设计来看，该老虎钳分为固定夹持端与活动调节端两大模块，固定端采用双立柱导向结构搭配上下锁紧压块，可实现钳体在工作台面的稳定固定，避免夹持作业时出现晃动偏移；活动端集成了滚花调节旋钮与梯形传动螺杆，通过螺杆的旋转运动带动活动钳口做直线进给运动，滚花旋钮的表面纹理设计完全按照手动操作的防滑需求建模，无需额外添加防滑套即可满足手动调节的摩擦力要求；钳口位置预留了标准装夹槽位，可根据不同的夹持需求更换软钳口、V型钳口等配件，拓展夹具的适用场景。设计思路上围绕“执行固定”的核心功能展开，摒弃了冗余的装饰性结构，所有零件均服务于夹持稳定性与操作便捷性两大核心需求：双立柱导向结构相比单立柱结构拥有更高的抗扭转性能，在夹持不规则工件时可避免钳体出现偏转；梯形螺杆的选型兼顾了传动效率与自锁性能，夹紧工件后无需额外锁止结构即可保持夹持力，防止工件松脱；整体装配采用模块化设计思路，所有连接位置均采用标准紧固件，方便后期的零件更换与维护保养。模型在零件建模阶段对所有活动部件添加了合理的装配间隙，避免出现运动干涉问题，可直接用于运动仿真演示，验证夹紧行程、调节手感等实际使用参数，同时所有非标准零件均保留了完整的建模特征树，可根据实际使用需求快速修改钳口开度、整体尺寸等参数，适配不同的工作台安装要求与工件夹持需求。
