教学实训用顶置壁扇吊扇结构设计

　　日常教学实训场景里，小型民用电器的结构设计练习是很多机械相关专业学生接触整机开发的入门载体，这款顶置安装的风扇设计，就是面向实训场景完成的结构方案，整体围绕小空间空气循环的实际使用需求搭建，没有冗余的装饰结构，所有特征都服务于安装、运行、维护的实际工程需求。

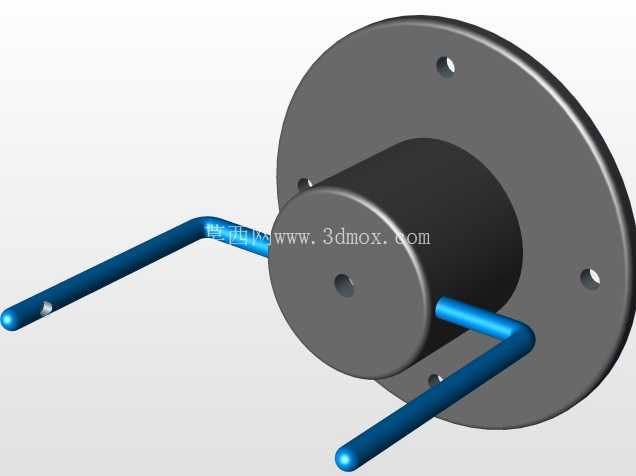

　　从实际使用场景来看，这类顶置风扇主要适配宿舍、小型办公室、临时活动板房这类层高有限、墙面或顶面有固定安装条件的空间，和落地扇相比不需要占用地面摆放空间，和普通吊扇相比安装点位更灵活，不需要在顶面中心做承重固定，也能避开顶面走线、照明灯具的安装冲突。设计初期首先要明确安装边界，固定底座的安装孔位间距适配常规民用建筑的膨胀螺栓安装尺寸，底座和墙面/顶面的贴合面做了防滑纹理处理，避免长期运行震动导致固定件松动，整体安装后突出安装面的厚度控制在合理范围，不会因为突出过多造成磕碰风险，也能适配狭窄过道旁的安装需求。

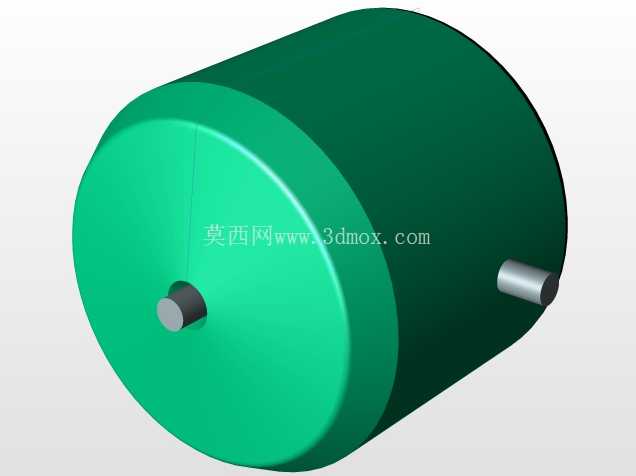

　　功能结构上，这款风扇的动力传递路径做了简化设计，电机输出端直接连接风叶轮毂，省去了额外的减速传动结构，一方面降低了整机运行的噪音来源，另一方面也减少了易损传动部件的数量，降低后期维护的复杂度。风叶的曲面角度是经过反复调整的，在保证送风覆盖范围的前提下，尽可能降低风叶旋转时的风阻，匹配小功率电机就能达到足够的送风量，适合长时间连续运行的使用场景。机头和固定底座之间的连接结构做了角度调节限位，用户可以根据实际送风需求调整俯仰角度，调节结构带有阻尼卡位，调整到目标角度后不会因为运行震动自行移位，也不会因为调节角度过大导致机头触碰安装面造成干涉。

　　设计过程中优先考虑了结构的易加工性，所有外壳部件都采用常规注塑工艺就能实现，没有复杂的倒扣结构，不需要特殊的抽芯模具就能完成生产，能有效降低实训打样或者小批量生产的成本。内部走线的预留空间做了合理规划，电源线从固定底座的进线孔进入后，沿着连接臂的内部走线槽通向电机接线端，走线槽边缘做了圆角钝化处理，避免装配时割破线材绝缘层造成安全隐患，接线端预留了足够的操作空间，即使是没有太多装配经验的实训学生，也能顺利完成接线装配。

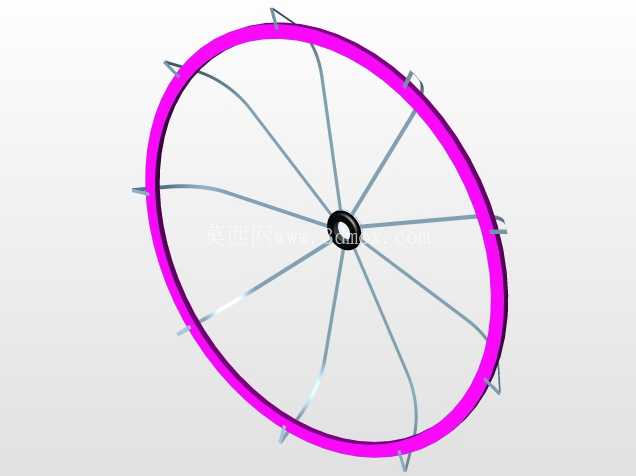

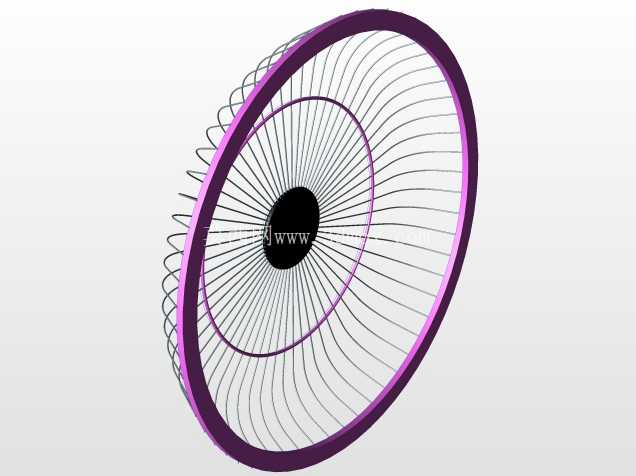

　　从安装维护的角度考虑，风叶和电机轴的连接采用了快拆结构，不需要专用工具就能完成风叶的拆卸，方便后期清洁风叶上积累的灰尘；后网罩和前网罩的连接采用卡扣加固定螺丝的双重结构，日常清洁不需要完全拆下网罩，松开卡扣就能打开前网，长期使用需要深度清洁时，拆下固定螺丝就能完全取下网罩，操作门槛很低。整机的重心经过配平计算，安装后整体重心落在固定底座的安装孔位围成的区域内，不会因为重心偏移给固定件带来额外的倾覆力矩，保证长期安装的结构可靠性。

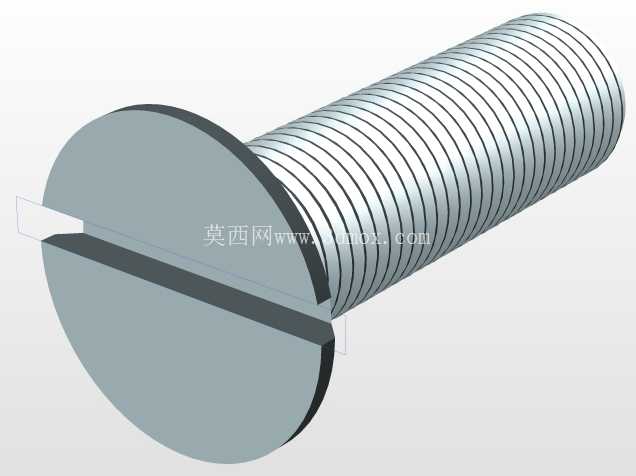

　　在安全防护设计上，网罩的栅格间距严格控制在安全范围内，即使是手指不小心触碰，也不会接触到内部旋转的风叶，所有外露的结构边缘都做了圆角处理，没有尖锐的毛刺棱角，避免安装和使用过程中造成划伤。电机的安装位预留了散热间隙，运行时产生的热量可以通过间隙自然流通散出，不需要额外加装散热风扇，进一步简化了结构。整体结构没有采用特殊的定制零件，所有标准件都采用国标通用规格，打样或者维修时很容易采购替换，对于教学实训场景来说，学生可以很方便地完成零件选型、装配、调试的全流程练习，也能通过这个项目理解民用电器设计中，安装边界、使用安全、维护便利性这些实际工程要素的权衡思路，而不是只关注外观造型的表达。
