桌面多档位调速台扇结构设计方案

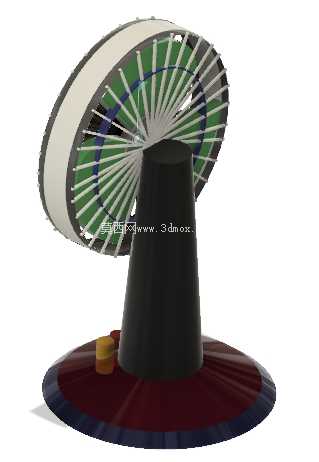

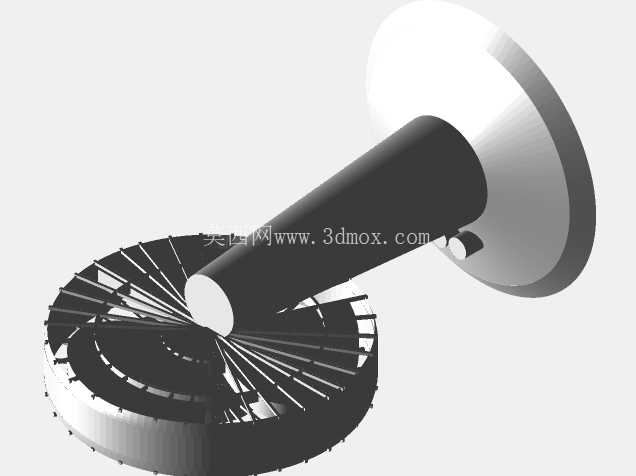

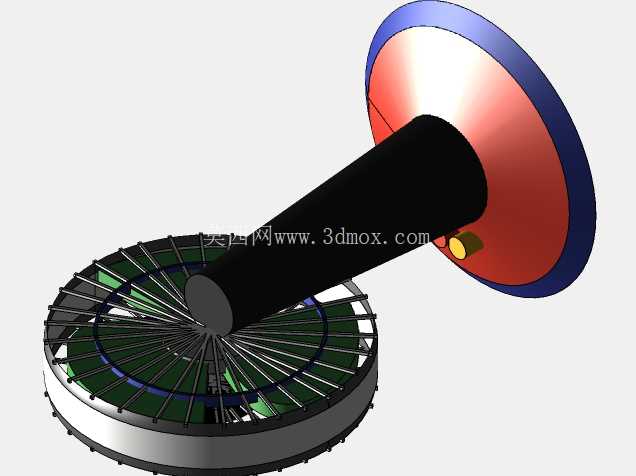

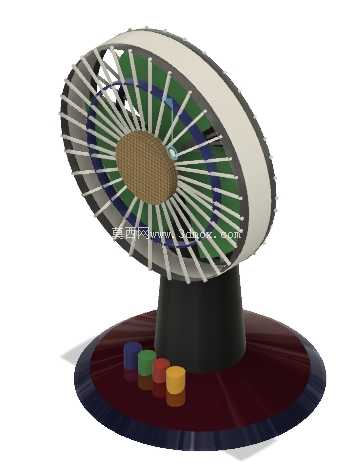

　　日常办公与居家场景中，桌面送风设备的结构合理性直接影响使用体验，这款台扇的三维建模完全围绕桌面使用的实际边界展开，整体采用圆形底座加立式支撑的经典布局，底座直径控制在220mm范围内，放置于常规办公桌、书桌边缘时不会占用过多桌面空间，底座底部预留1.5mm的防滑垫安装槽，可适配橡胶防滑垫的粘贴安装，避免设备运行时出现滑动位移。支撑柱采用锥台形结构，底部与底座通过卡扣加定位柱的方式连接，顶部与扇头外壳通过转动阻尼结构配合，可实现水平120度范围内的往复摇头，以及垂直方向上下30度的俯仰角度调节，满足不同坐姿、不同桌面摆放位置的送风角度需求。

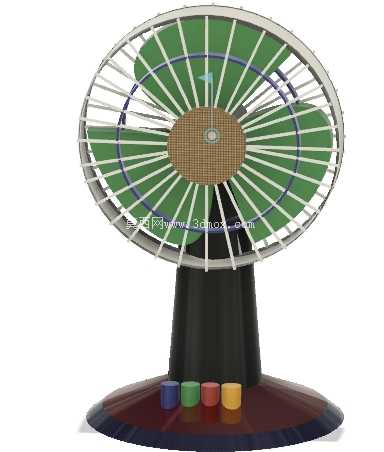

　　扇头部分采用圆形防护网罩设计，前后网罩通过圆周分布的8个卡扣实现快拆连接，网罩的辐条间距控制在8mm以内，符合小家电安全防护的间隙要求，避免使用过程中手指误入扇叶区域造成伤害。扇叶采用三片式后掠翼结构设计，叶片前缘做圆弧过渡处理，叶根与轮毂连接处做加厚加强筋设计，运行时可降低气流紊流带来的振动与噪音，轮毂中心位置设置圆形装饰盖，同时起到固定扇叶与电机输出轴的压盖作用，电机安装位预留标准36mm直径的单相交流电机安装孔位，孔位间距符合常规小功率风扇电机的安装尺寸，可直接适配市面常见的台扇专用电机组件。

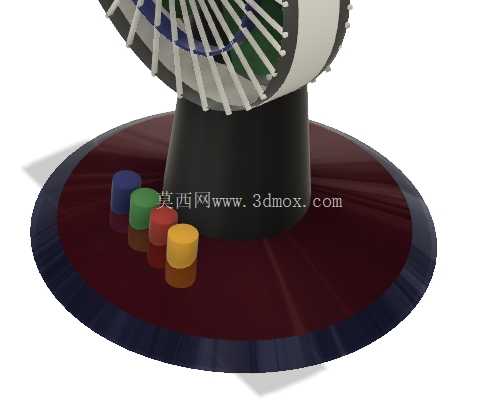

　　底座正面设置四个不同颜色的档位按键，分别对应停止、低速、中速、高速四个运行档位，按键采用圆柱形凸起设计，按键行程设置为2mm，按压反馈清晰，按键下方的电路板安装位预留了走线槽，可直接将档位控制线沿支撑柱内部的中空通道走线至扇头的电机接线端，避免线路外露影响外观与使用安全。外壳部分采用前后扣合的结构，前壳与后壳通过侧边的卡扣与底部的两颗自攻螺丝实现固定，外壳壁厚均匀控制在2mm，既满足结构强度要求，也符合注塑成型的工艺要求，避免出现缩痕、填充不足等注塑缺陷。

　　从实际应用场景来看，这款台扇可适配桌面局部送风需求，相比落地扇占用空间更小，相比手持风扇送风范围更大、风速更稳定，建模过程中所有配合面均预留了0.2mm的装配间隙，满足注塑件的装配公差要求，转动配合位置预留了阻尼脂填充空间，可保证长期使用后角度调节依然有合适的阻尼感，不会出现扇头自动下坠的问题。网罩的外圈采用包胶设计的安装位，可粘贴软质PVC包边条，避免网罩边缘的锐边划伤使用者，底座内部预留了配重块安装空间，可根据实际电机重量配置合适重量的铸铁配重块，保证台扇在最大俯仰角度时依然不会出现倾翻，倾翻角度测试满足小家电安全标准的15度倾斜不翻倒要求。整体结构没有复杂的异形曲面，所有零部件均可通过常规注塑工艺加工生产，零部件通用化程度高，档位按键、电机安装位、网罩卡扣等结构均采用行业通用尺寸，可大幅降低开模与生产的成本，后期维护时也可直接替换通用配件，降低售后维护难度。
