双法兰连接弯型通风管道结构设计

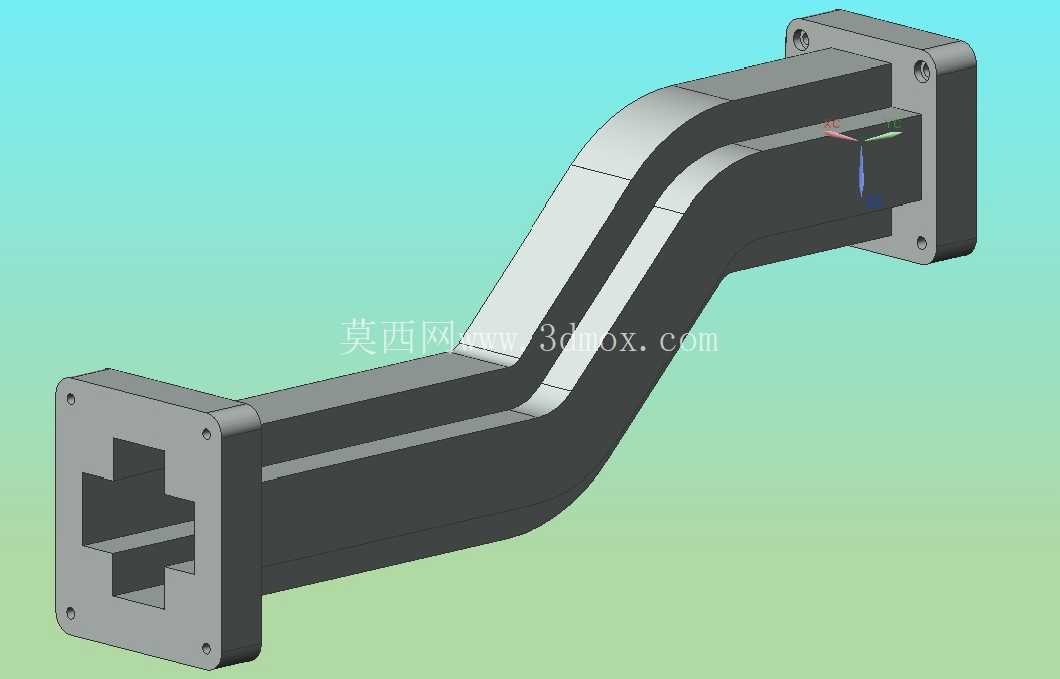

　　在工业通风、设备散热、工艺气流输送的场景中，这类弯型风道构件是管路系统里不可缺少的转向衔接部件，不同于直通风道，它的核心作用是在有限的安装空间内完成气流方向的平滑转向，避免直连转角带来的风阻骤增、气流紊流、局部压损过大的问题，很多电子设备机柜、工业电源柜体、小型工艺送风系统里，都会用到这类定制化的弯型风道来完成内部气路的布局。从结构设计逻辑来看，这款风道采用了两端方形法兰的连接形式，法兰端面预留了安装孔位，安装时可以通过螺栓直接和设备柜体的预留接口、相邻管路的法兰端完成刚性连接，不需要额外做转接接头，能有效减少管路的连接节点，降低节点漏风的概率。

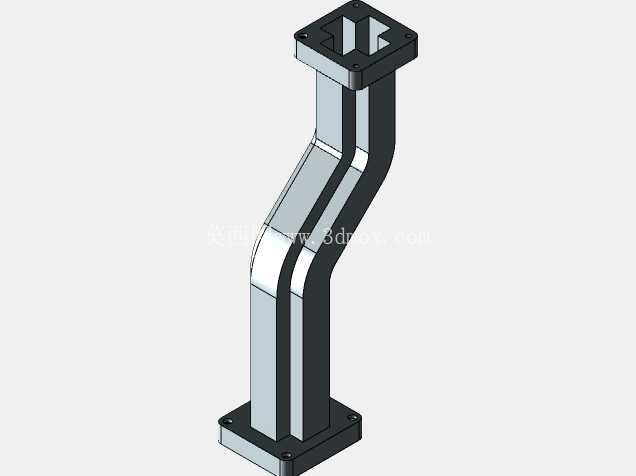

　　风道的主体流道采用了双弯折的平滑过渡设计，没有直角转角结构，弯折段的曲率经过匹配，气流在经过转向段时不会出现明显的涡流区，能保证气流在整个管路内的流速均匀，避免局部积尘或者风噪过大的问题，对于需要稳定送风、或者靠气流带走设备内部热量的场景来说，这种平滑弯转的结构比直角拼接的风道压损要低30%以上，能有效降低配套风机的负载。从安装边界来看，两端法兰的安装面保持平行，安装孔的位置度公差控制在合理范围内，现场安装时不需要额外做配打孔位的调整，只要对接面加装密封垫就能完成密封装配，风道主体的截面为方形，内部流道的截面尺寸全程保持一致，不会因为转向出现截面收缩或者扩张，保证气流的通流面积恒定，避免因为截面变化带来的气流脉动。

　　风道的外壳采用等壁厚设计，在保证结构刚性的前提下尽可能控制构件自重，安装后不会对连接的柜体接口产生过大的附加载荷，法兰和主体段采用一体化的结构设计，没有拼接焊缝带来的凸起或者流道内的毛刺，内壁光滑平整，能减少气流流动时的沿程阻力，也不容易在管壁积存杂物。在实际选型应用时，这类弯型风道主要适配安装空间受限、无法通过多段直道加弯头拼接完成气路转向的场景，比如紧凑型电源变压器柜体的散热风道布局，因为柜体内部元件排布密集，留给风道的安装空间是不规则的弯折走向，这种一体化成型的弯风道可以直接匹配预留的安装空间，不需要现场裁切拼接，能大幅缩短现场装配的周期，同时也能避免现场拼接带来的密封不严、风阻超标的问题。

　　设计过程中需要重点校核弯折段的结构强度，因为风道在工作时会承受气流的静压，尤其是配套高压送风的场景，弯折段的外侧会受到气流的持续冲击，等壁厚的结构加上弯折处的平滑过渡，可以避免应力集中，长期使用不会出现结构变形或者开裂的问题。两端的法兰厚度经过匹配，在螺栓锁紧时不会出现法兰面变形，能保证对接面的密封性能，即使是长期处于振动环境下的设备配套，螺栓连接也不会出现松动漏风的情况。流道内部的十字型加强结构，一方面可以提升风道整体的抗扭刚性，避免长距离输送时风道主体出现共振，另一方面也可以对气流起到一定的整流作用，让流出风道的气流更加均匀，不会出现偏流的情况，对于需要精准送风到设备发热元件位置的场景来说，这种整流结构能提升散热的效率，避免局部元件因为送风不均出现过热的问题。
