电动鼓风机组件结构设计方案

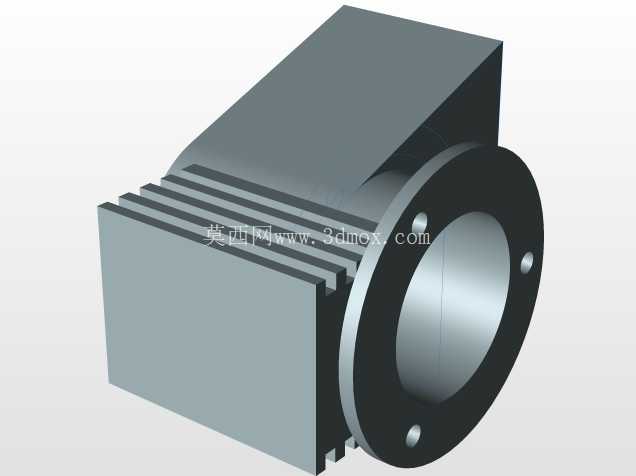

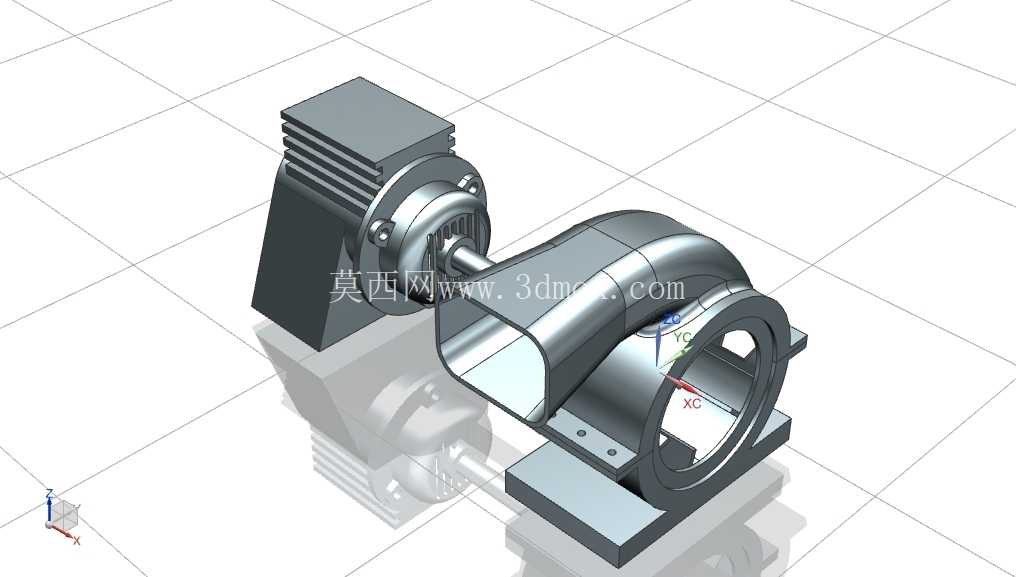

　　在工业通风、物料输送、小型设备散热、低压送风等场景中，电动鼓风机是应用频次极高的通用动力送风部件，这套组件的设计完全围绕实际工况的安装、运行、维护需求展开，没有冗余的装饰性结构，所有几何特征都服务于功能实现。从结构组成来看，整套组件分为动力驱动段、风叶蜗壳段、安装支撑段三个核心部分，驱动段采用集成式的动力单元布局，动力输出轴直接与蜗壳内的风轮连接，省去了额外的传动连接结构，既减少了传动环节的功率损耗，也降低了装配时的同轴度调校难度，同时缩小了整套设备的轴向安装尺寸。

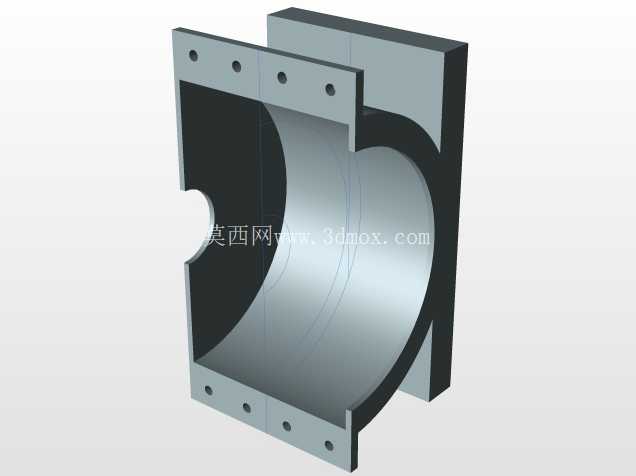

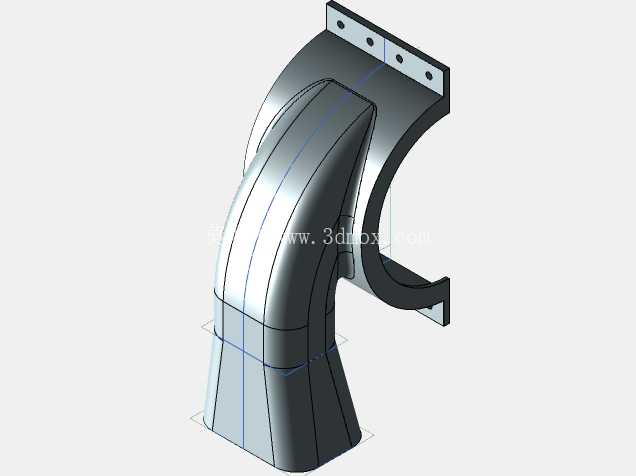

　　蜗壳部分采用对数螺旋线的流道设计，流道截面从风轮外缘向出风口逐步扩大，能够将风轮输出的动压平稳转化为静压，降低气流在壳体内的湍流损耗，出风口采用法兰式连接结构，法兰端面预留了均匀分布的连接孔位，可直接对接通风管路或者设备的送风接口，不需要额外加装转接件。安装支撑段采用分体式的地脚结构，两个支撑脚分别布置在蜗壳下方和驱动单元下方，支撑脚的底面为精加工平面，保证安装时与设备基座的贴合度，每个支撑脚上都预留了长圆形的安装孔，允许安装时存在小范围的位置偏差，降低基座加工的精度要求。

　　设计过程中优先考虑了运行时的振动控制，驱动单元与蜗壳的连接法兰处设置了定位止口，保证两者的同轴度误差控制在极小范围内，避免轴系偏心带来的运行振动，支撑脚的结构厚度经过受力校核，能够承受设备满功率运行时的动载荷，不会出现支撑结构共振的问题。从安装边界来看，整套组件的轴向尺寸从驱动单元尾端到蜗壳出风口端面的距离经过紧凑化设计，径向尺寸以输出轴为中心，蜗壳的最大外圆尺寸满足常规小型送风设备的安装空间要求，不会与周边的管路、结构件产生干涉。在实际应用中，这类鼓风机组件既可以作为独立的送风单元，用于小型工位的通风换气、电子设备的强制散热，也可以作为配套部件，集成到物料气力输送设备、小型除尘设备、热风循环设备当中，作为气流动力源使用。

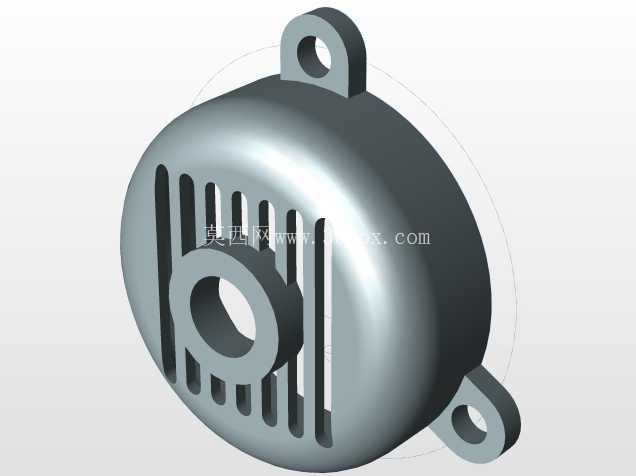

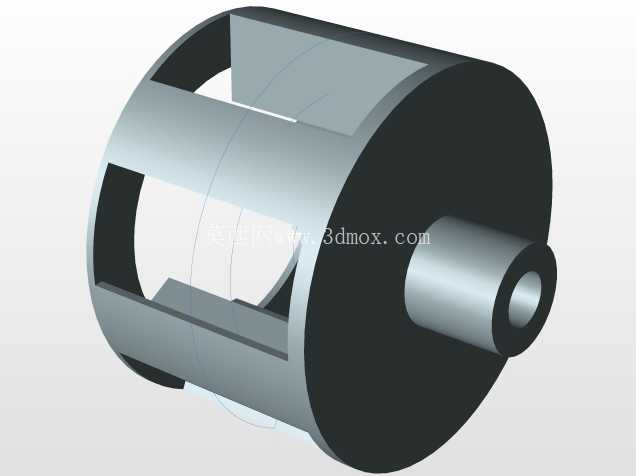

　　设计时对各个零件的配合公差做了明确设定，轴与风轮的连接采用键连接加轴向锁紧的结构，保证高速旋转时风轮不会出现轴向窜动或者周向打滑，蜗壳的上下壳体结合面采用平面密封结构，不需要额外加装密封垫即可保证壳体的气密性，减少风压泄漏。整套组件的所有零件都采用常规的机械加工工艺即可生产，没有特殊的异形结构或者难加工特征，驱动单元的外壳设置了散热筋结构，能够在运行时通过自然对流带走动力单元产生的热量，不需要额外加装散热风扇，简化了结构的同时提升了运行可靠性。在结构细节上，风轮的叶片采用后向式设计，相比前向叶片运行噪音更低，效率更高，适合长时间连续运行的工况，蜗壳的进风口采用收敛式的导流结构，能够引导气流平稳进入风轮，减少进气口的涡流损失。安装时只需要将两个支撑脚固定在设备基座上，接通风口管路与动力线路即可投入使用，日常维护只需要定期检查连接螺栓的紧固状态，不需要复杂的拆解保养，适合工业场景下的长期稳定运行。
