手摇式家用绞肉料理设备结构设计

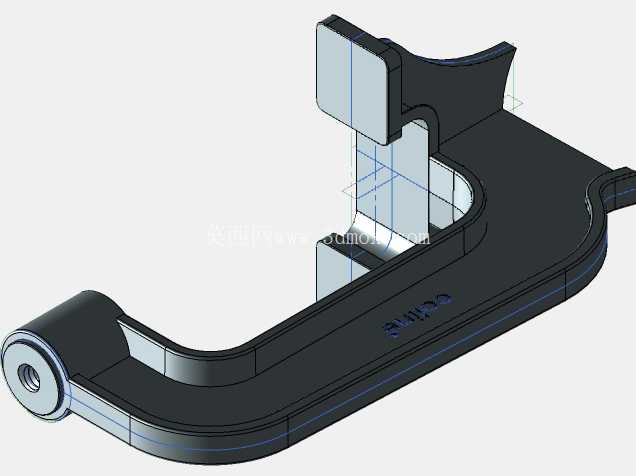

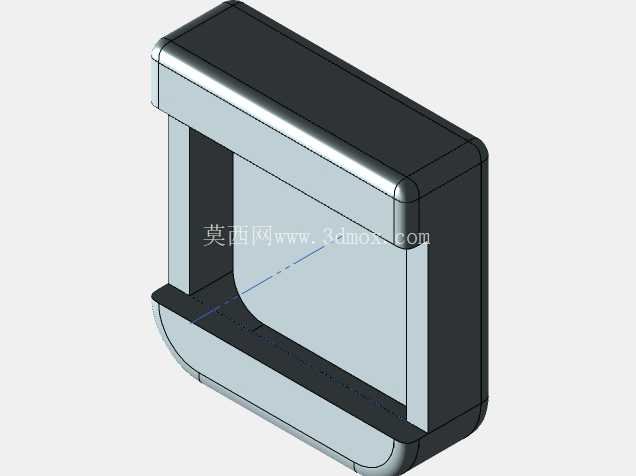

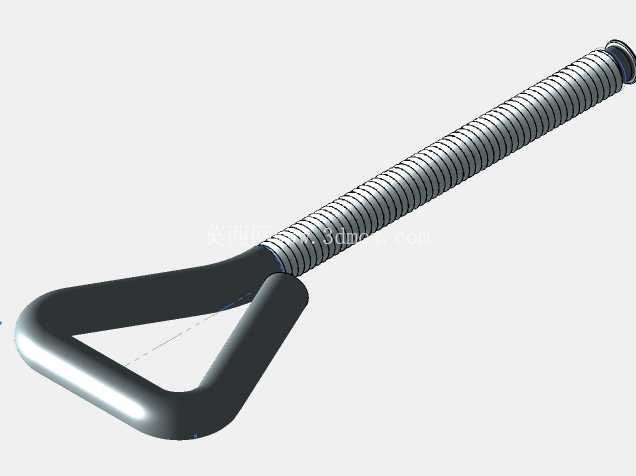

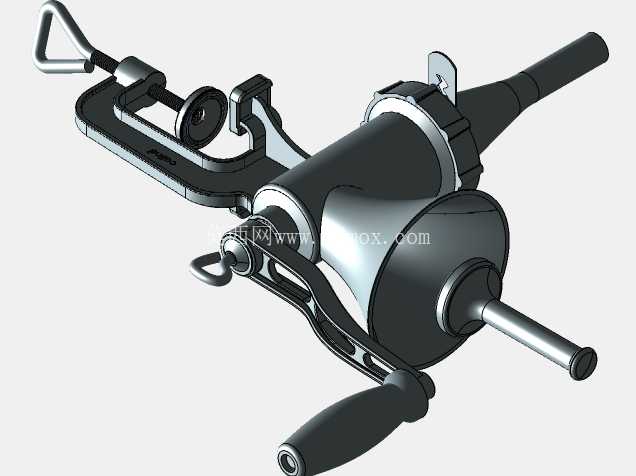

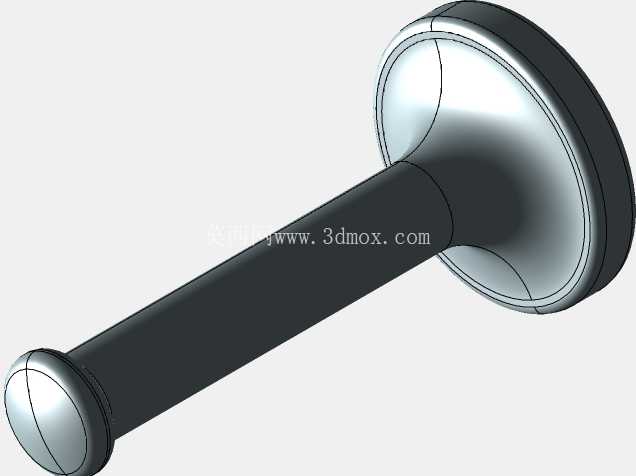

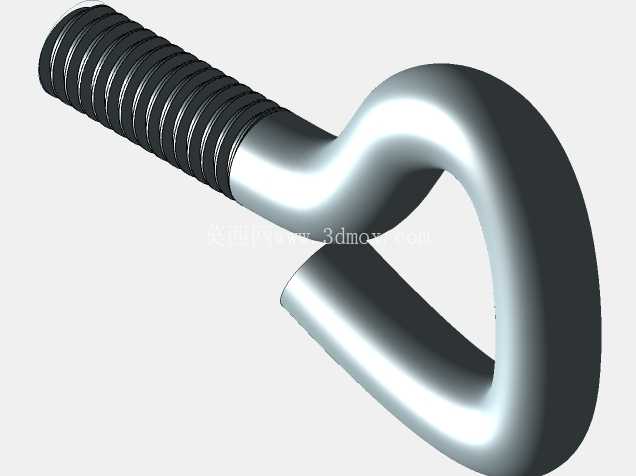

　　这款手动绞肉设备的三维结构完整还原了家用小型肉制品加工器具的全部传动与执行细节，从结构设计逻辑来看，整体采用夹装式固定方案，设备尾部的三角摇柄连接横向进给螺杆，螺杆穿过C型夹装支架，支架底部设置可调压盘，使用时可将设备整体固定在厚度适配的厨房操作台边缘，夹装行程覆盖常规家用台面15-50mm的厚度区间，无需额外打孔安装，适配绝大多数家庭厨房的操作场景，也可在小型熟食门店、户外露营无供电场景下完成肉制品绞碎作业。

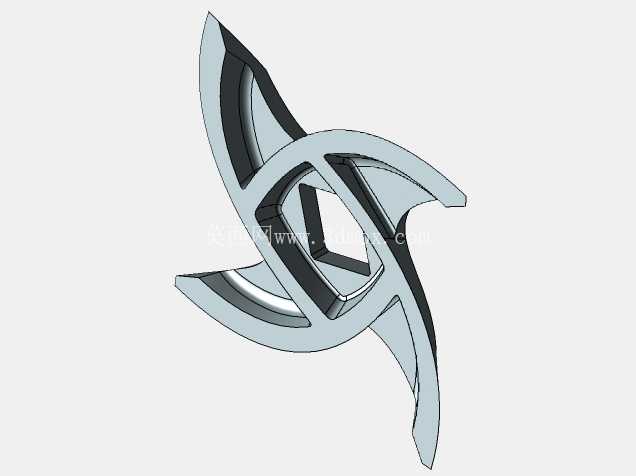

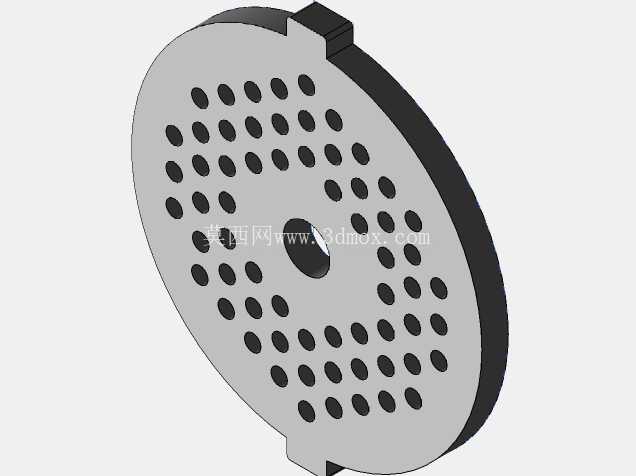

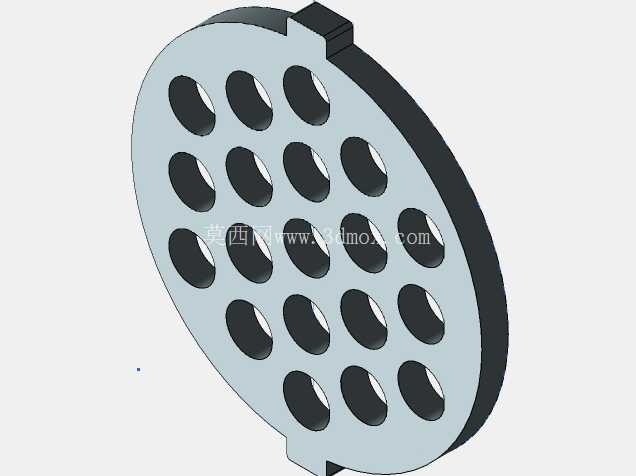

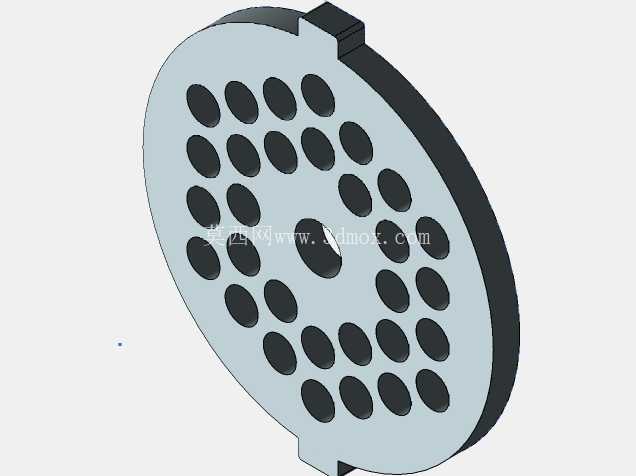

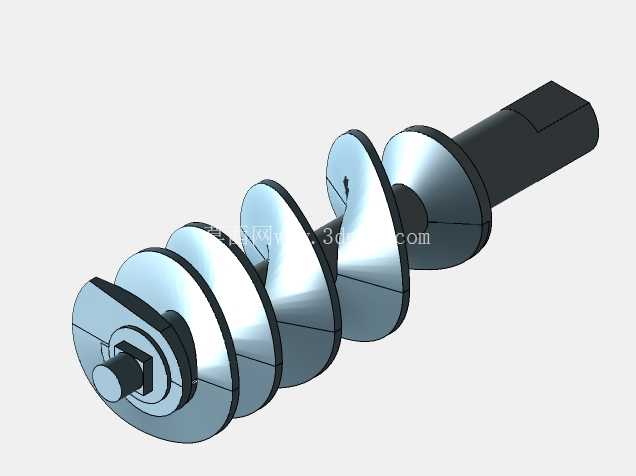

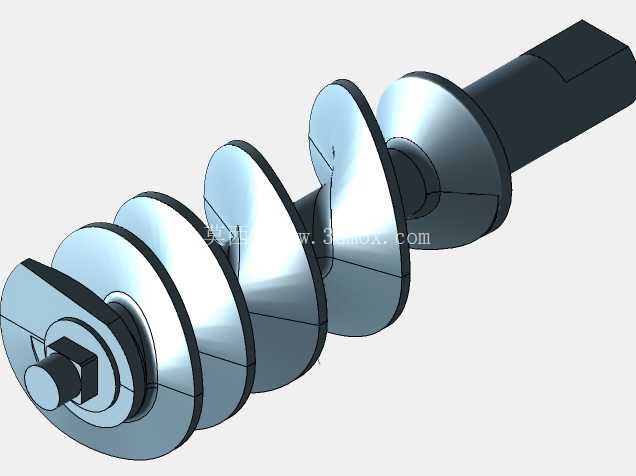

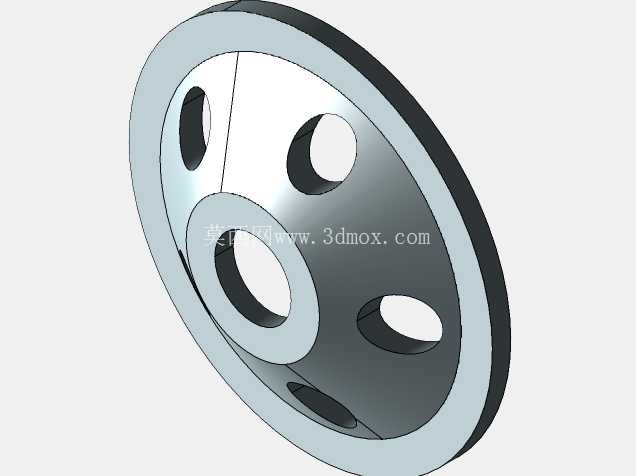

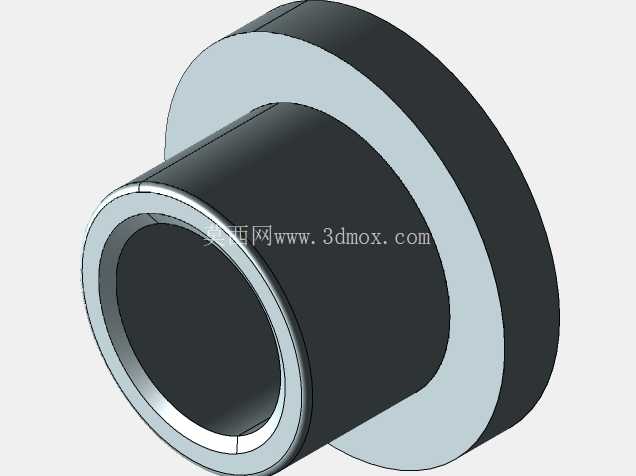

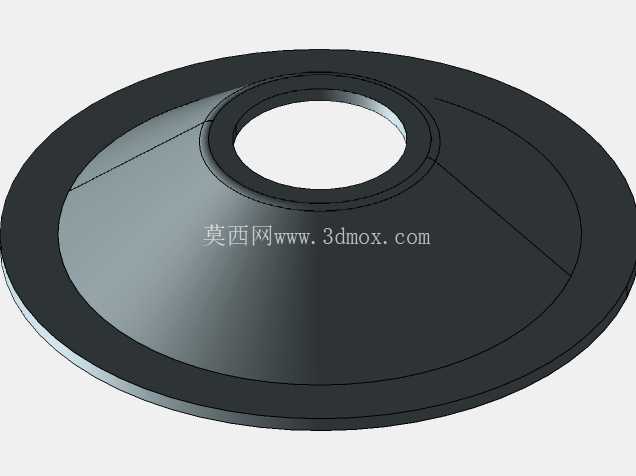

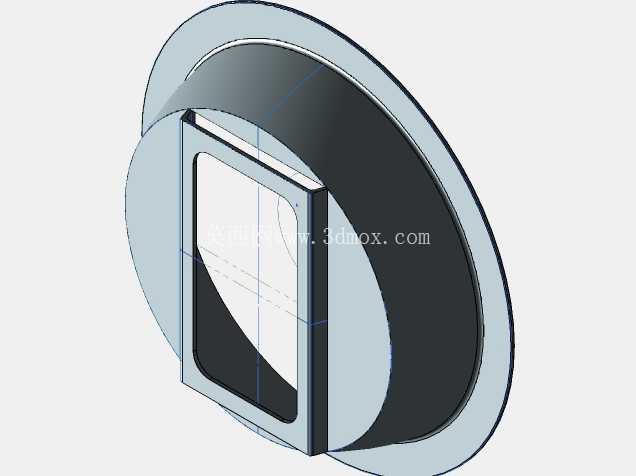

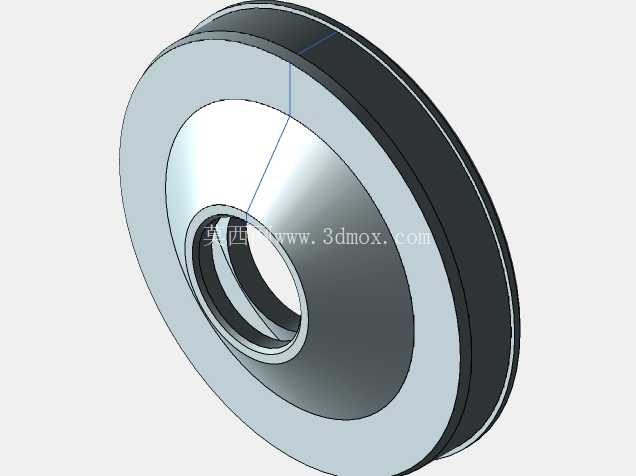

　　设备核心的绞送腔体采用锥筒式结构，进料端直径大于出料端直径，内部的螺旋送料轴与腔体壁保留1.2-2mm的均匀间隙，既可以保证肉块被持续向前推送，又不会出现物料卡滞、返料的问题，送料轴靠近进料口的位置设置大螺距叶片，能够快速将投入进料斗的肉块拉入腔体，靠近出料端的位置螺距逐步缩小，对物料形成持续挤压，保证肉料被均匀推送到刀组位置。刀组部分采用十字形切刀搭配多孔出肉板的组合结构，切刀与送料轴采用D型截面连接，随轴同步转动，切刀刃口与出肉板端面贴合间隙控制在0.1mm以内，保证剪切动作干脆，不会出现肉料粘连、撕扯的情况，更换不同孔径的出肉板即可调整绞出肉粒的粗细，适配肉馅、肉粒、菜馅等不同食材的加工需求。

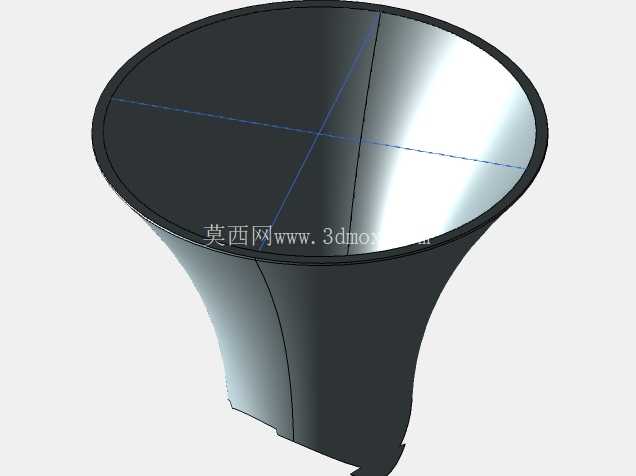

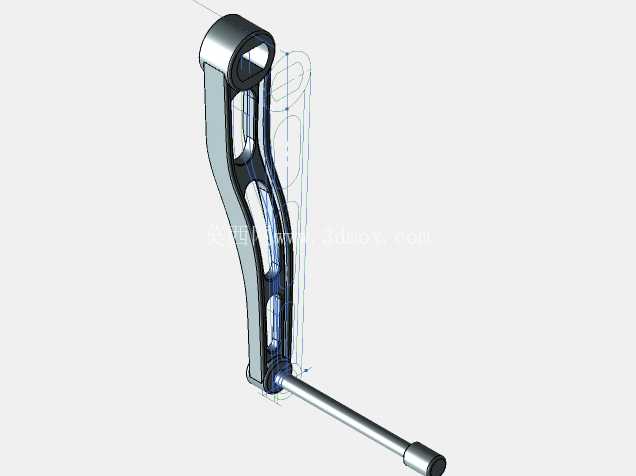

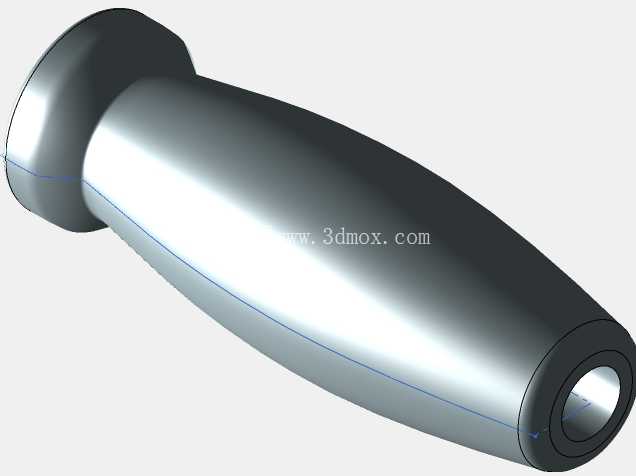

　　设备的传动结构完全依靠手动输入动力，摇柄与送料轴之间设置了增速传动比，摇柄转动一圈，送料轴转动1.2圈，既可以降低手动操作的力度需求，又能保证送料与剪切的效率，正常操作下每分钟可完成0.8-1.2kg肉料的加工，完全满足家庭日常制作饺子馅、包子馅、香肠灌制的使用需求。从安装边界来看，设备整体横向长度约320mm，夹装固定后操作台面上的突出长度约280mm，进料斗上方预留100mm的投料操作空间，摇柄转动半径约110mm，安装时只需保证操作台边缘外侧预留120mm以上的摇柄活动空间即可正常使用，不会与墙面、其他厨房器具产生运动干涉。

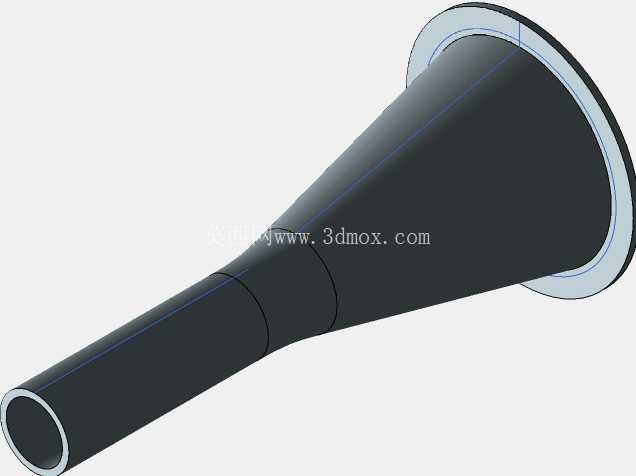

　　设备的机身主体、送料轴、刀组均采用食品接触级金属材质，结构件之间采用快拆式连接，无需专用工具即可完成全部部件的拆解，方便使用后清洗残留的食材残渣，避免细菌滋生。夹装支架与操作台接触的位置设置了防滑胶垫，既可以增大摩擦力防止设备工作时移位，又能避免夹装压力损伤台面漆面。从设计思路上，这款设备完全规避了电动绞肉机需要供电、结构复杂、清洗不便的问题，所有传动结构均暴露在可视范围内，日常维护只需定期在螺杆传动位置涂抹少量食品级润滑脂即可，长期使用也不会出现电路故障、电机烧损的问题，结构可靠性远高于同类型电动产品，除了加工肉制品之外，更换对应配件还可以完成灌香肠、磨辣椒粉、绞碎蔬菜等拓展功能，适配小型餐饮门店、家庭厨房、户外作业等多种无供电场景下的食材加工需求。结构建模过程中对所有运动部件都做了干涉检查，摇柄转动全行程内不会与夹装支架、进料斗产生碰撞，送料轴转动时与腔体内壁的间隙均匀，刀组转动时与出肉板的贴合度符合食品加工器具的安全要求，所有棱角位置都做了R2以上的圆角处理，避免操作过程中划伤手部，夹装螺杆的端部设置了防滑转动手柄，无需借助扳手即可手动拧紧固定设备，操作门槛极低，没有相关设备使用经验的用户也可以快速上手完成安装、操作、拆解清洗的全流程。
