角型接骨固定多孔金属骨板结构

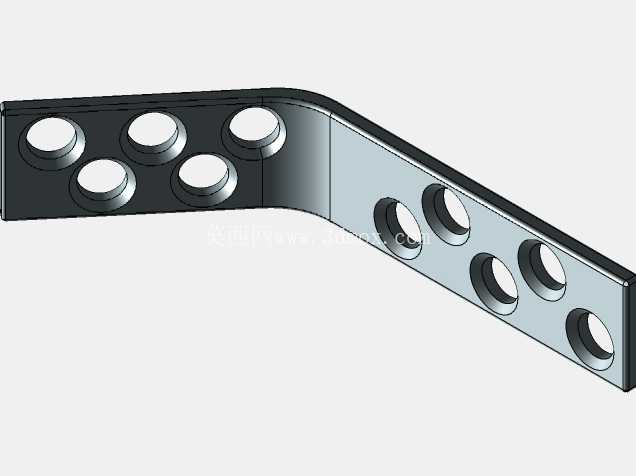

　　这款角型多孔骨板的结构设计，核心适配骨科创伤修复场景中骨断端成角移位后的固定需求，区别于直型接骨板的平面固定逻辑，其弯折段的角度经过临床力学验证，可匹配人体长骨干骺端或不规则骨段的自然解剖弧度，避免植入后对骨面造成过度压迫影响血运。从结构细节来看，板体整体采用等厚金属基材加工，弯折处做了大圆角过渡处理，既消除了折弯位置的应力集中风险，也能避免植入后棱角对周边软组织产生摩擦刺激。

　　板体上分布的多组沉头通孔，沿两段板身的中轴线均匀排布，孔位的沉头深度与临床常用的接骨螺钉头部尺寸完全匹配，螺钉锁紧后头部可完全没入板体表面，不会出现凸起剐蹭软组织的问题；孔间距经过力学测算，既保证每颗螺钉的固定力不会出现应力叠加导致骨切割，也能让板体覆盖的骨段获得均匀的加压固定力，避免单段固定力不足导致骨断端移位。在安装边界层面，板体的两段长度比例经过优化，短边段对应骨块较小的一侧，长边段对应骨干部位，不同长度的板段可适配不同大小的骨块固定需求，安装时无需对板体进行术中二次折弯，减少手术操作时间的同时，也避免了手工折弯导致的板体金属晶相破坏、力学性能下降的问题。

　　板体的边缘全部做了圆弧钝化处理，表面粗糙度达到医用植入件的要求，植入后可减少与骨膜、软组织的摩擦，降低术后炎症反应的概率。从功能特性上看，这种多孔角型结构的骨板，既可以作为加压板使用，通过螺钉的偏心置入实现骨断端的轴向加压，促进骨愈合；也可以作为中和板使用，抵消骨断端受到的剪切力、旋转力，为骨愈合提供稳定的力学环境。设计过程中，针对弯折位置的力学强度做了多轮仿真验证，在模拟人体日常活动的载荷工况下，弯折位置的最大应力远低于金属材料的疲劳极限，可避免长期植入后出现板体断裂的风险；孔位的排布也避开了骨板的应力集中线，不会因为开孔导致板体整体强度出现大幅下降。

　　在实际临床应用中，这类角型骨板多用于肘部、踝部等存在自然成角的骨关节周围骨折固定，板体的贴合度直接影响术后固定的稳定性，这款结构的弯折角度参考了国人骨骼的解剖数据统计值，相比通用进口骨板更适配东亚人群的骨骼形态，可减少术中塑形的操作量，降低手术难度。板体的整体宽度控制在合理范围内，既保证足够的力学支撑强度，也不会过宽导致骨膜剥离范围过大，影响骨段的血液供应；厚度方面也做了平衡优化，过薄会导致强度不足，过厚则会导致植入后局部凸起明显，影响患者术后的外观与活动舒适度。从建模逻辑来看，整个结构采用参数化设计思路，孔位间距、弯折角度、板体宽厚参数都可根据不同的临床固定需求快速调整，衍生出适配不同部位、不同骨骼尺寸的系列化骨板模型，大幅提升后续衍生设计的效率。建模过程中对沉头孔的同轴度、弯折处的圆角连续性都做了严格的几何公差约束，确保模型导出的加工图纸可直接用于数控加工生产，不会出现几何特征断层导致的加工误差。
