带VI控制的步进电机直线运动执行机构

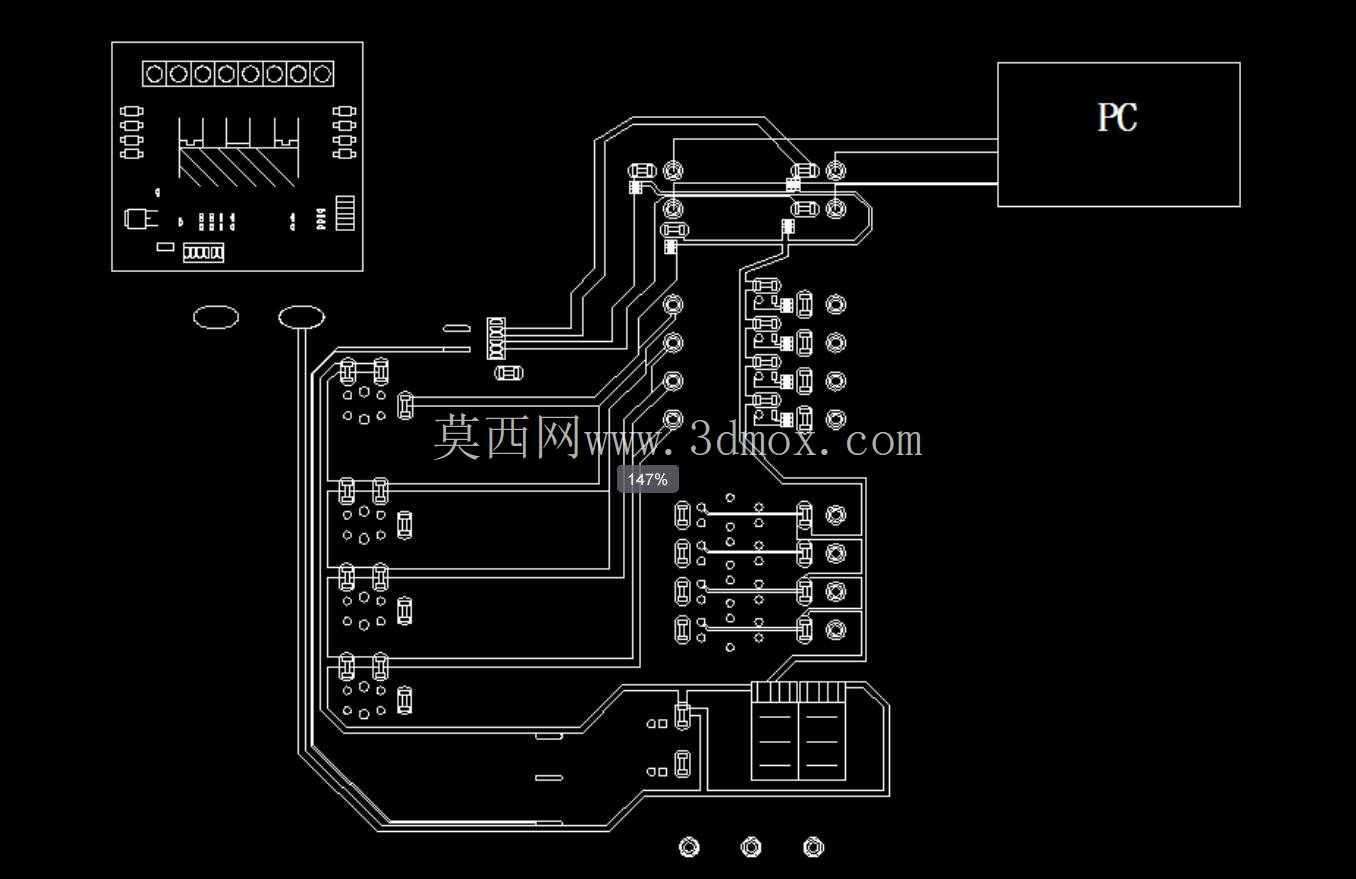

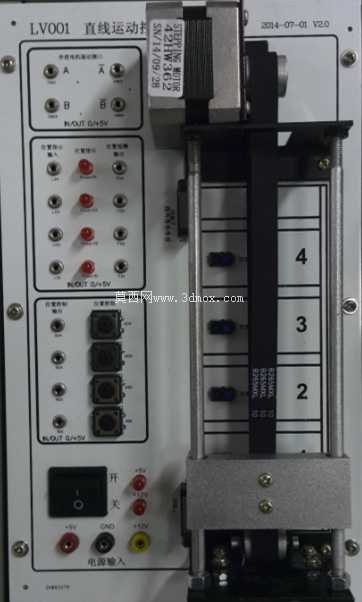

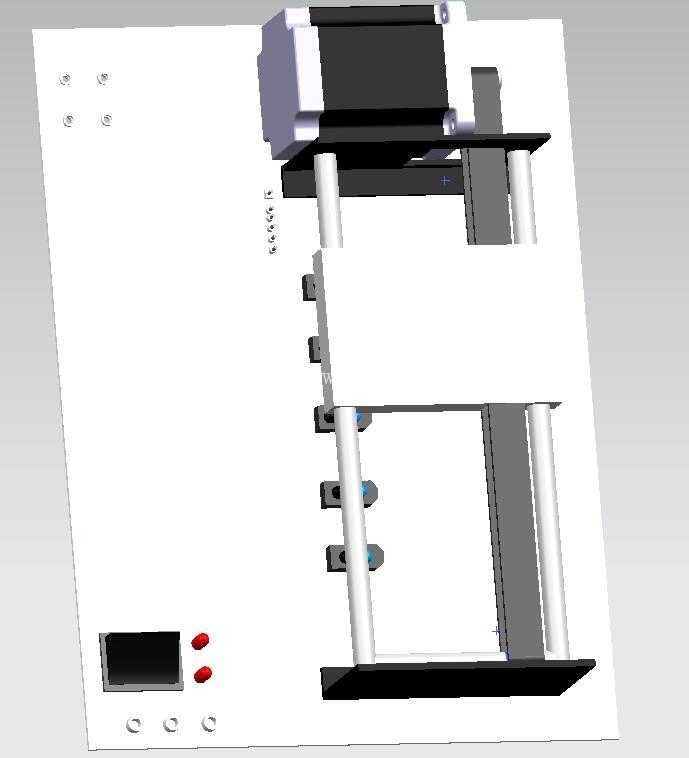

　　这套直线运动执行结构，核心是步进电机搭配直线传动副搭建的可控位移单元，在小型自动化设备的点位送料、工位切换、检测探头进给场景里应用十分普遍，很多桌面级实验装置、小型装配工位的直线动作单元，都会采用这类结构来实现精准的位置控制。整套结构的传动逻辑是步进电机输出旋转扭矩，通过直连或者同步带转接的方式带动传动组件，将旋转运动转化为滑台的直线往复动作，配套的VI交互界面可以直接对接控制端口，实现位移参数设置、运行状态反馈、启停动作触发的可视化操作，不需要额外搭配复杂的上位机组态，就能完成基础的运动控制调试，对于教学演示、小批量试制场景来说，能大幅缩短前期调试的周期。从结构设计的思路来看，这套模组采用了双光轴作为导向支撑，光轴两端通过立式支撑座固定在安装底板上，滑台部分通过直线轴承与光轴配合，相比单轴导向的结构，双光轴的抗偏载能力更强，滑台运行过程中不会出现绕轴偏转的问题，即使滑台侧面挂载小型负载，也能保证运动的平顺性。传动部分的布局没有采用额外的减速结构，适合短行程、低负载、需要较高响应速度的应用场景，步进电机的安装座直接与端部支撑结构整合，减少了额外的连接零件，整体装配的累积误差更容易控制。

　　安装边界方面，整套结构的底板预留了对称分布的安装孔位，孔位间距按照常用的工业铝型材槽距设置，可以直接固定在欧标2020或者3030型材的机架上，不需要额外加工转接板；滑台的台面也预留了多组螺纹安装孔，能够直接固定小型夹具、检测传感器、点胶阀这类末端执行件，安装时只需要保证底板的平面度公差在0.1mm以内，就能避免光轴受力变形导致的运行卡滞问题。滑台的行程范围由两端的机械限位位置决定，两端都预留了缓冲件的安装位置，可以加装聚氨酯缓冲垫来降低硬限位碰撞产生的冲击，同时结构上预留了光电限位开关的安装槽位，用户可以根据实际的行程需求加装原点、正负限位传感器，实现软限位保护，避免超程运行导致的结构损坏。

　　在实际选型适配的时候，这类结构的负载能力主要受光轴直径、直线轴承规格以及步进电机扭矩的影响，这套结构采用的光轴直径适配常规小型负载场景，水平安装时的有效负载可以满足多数小型工位的使用需求，如果是垂直安装使用，需要额外考虑滑台和负载的自重，搭配带抱闸的步进电机或者增加配重结构，避免断电时滑台下坠造成设备损坏。结构上的走线空间也做了预留，电机的动力线、限位开关的信号线可以沿着光轴支撑座的侧边布置，不会与运动的滑台产生干涉，整体的布线整洁度更容易保证，不会出现线缆拖拽磨损的问题。

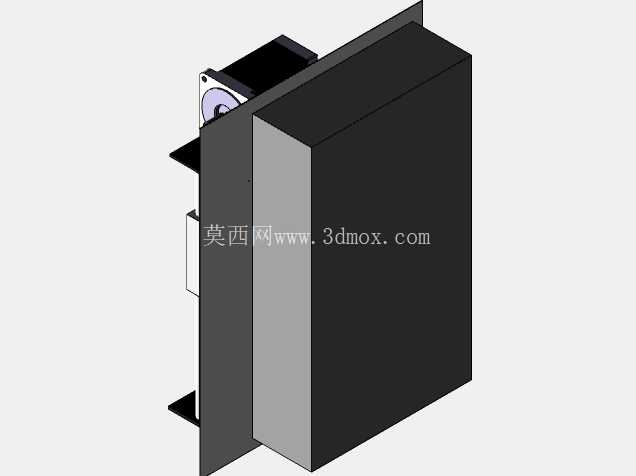

　　从建模细节来看，所有的连接孔位都按照实际加工的公差要求做了适配，螺纹孔的深度、光孔的避让尺寸都符合机械设计的规范，装配关系完全按照实际的装配顺序搭建，干涉检查已经全部完成，不管是用来做方案演示的结构展示，还是直接导出工程图做加工参考，都能满足常规的设计需求，对于刚接触直线模组设计的工程师来说，这套结构的导向、传动、安装、限位的布局逻辑，也能作为小型直线运动单元设计的参考范本，理解这类模组在设计时需要兼顾的安装便利性、运行稳定性、维护便捷性等实际工程问题。
