带偏心振头微型有刷直流振动电机

项目分类:电机 发布时间:2024-12-29 ID:873861
  • 带偏心振头微型有刷直流振动电机
  • 带偏心振头微型有刷直流振动电机
  • 带偏心振头微型有刷直流振动电机

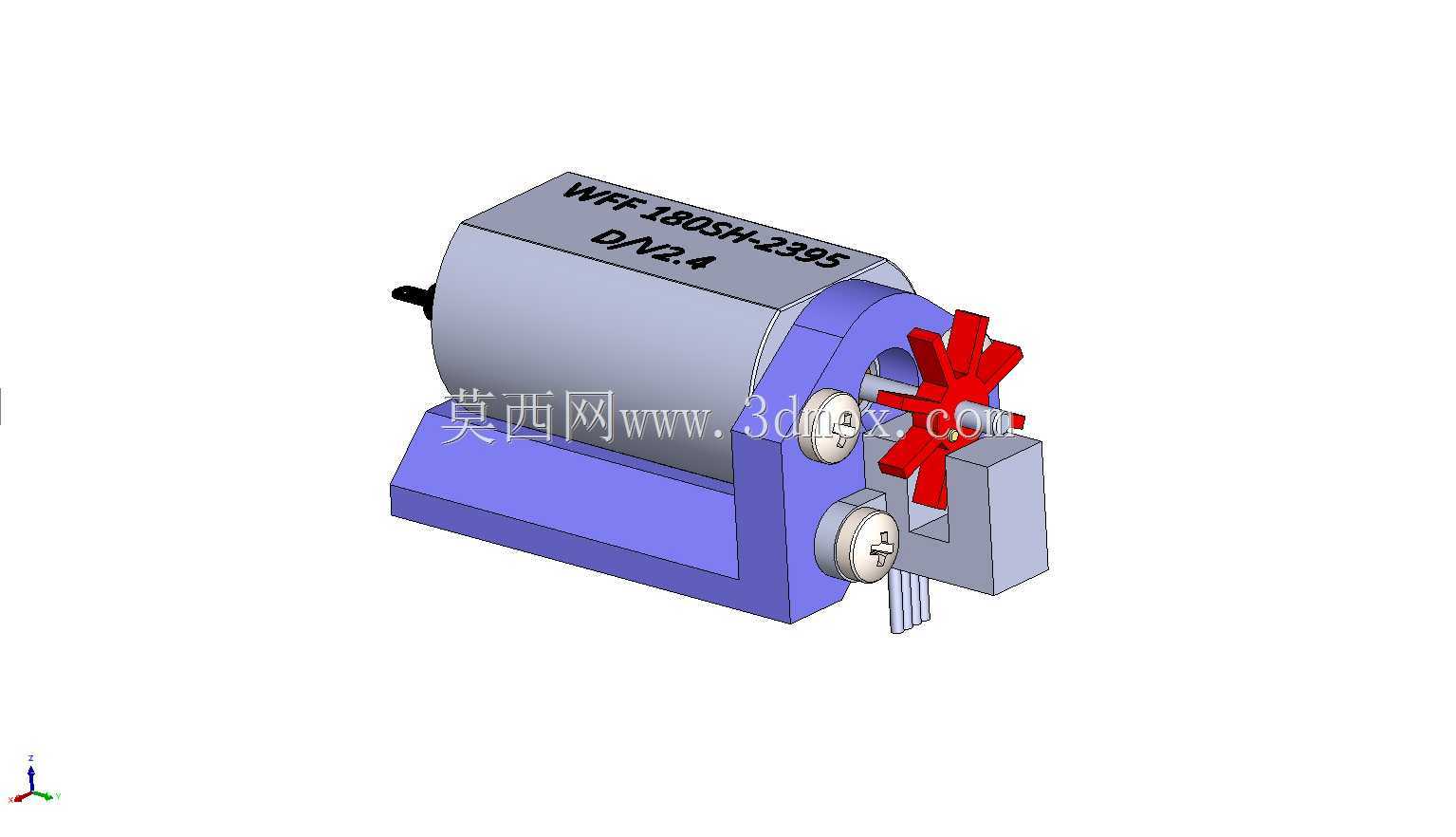

  这款微型振动电机的三维建模,完全围绕小型便携设备的振动反馈需求展开,在做结构适配的时候,最先要明确的就是它的应用边界——这类带端部偏心红色振头的电机,最常出现在小型按摩器具、智能穿戴设备的触觉反馈模块、手持便携检测仪器的振动提示单元,甚至是小型玩具的动力振动端,和普通驱动用微型直流电机不同,它的核心输出不是持续的旋转扭矩,而是通过偏心块旋转产生的周期性离心力,带动安装基体产生可控振幅的振动,这也是建模时最先要抓的核心功能点。

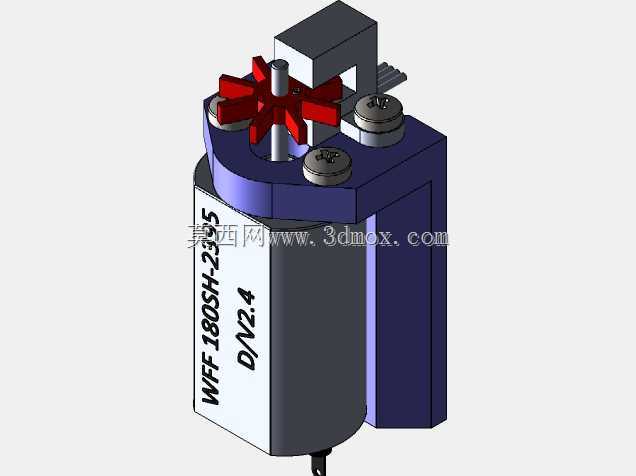

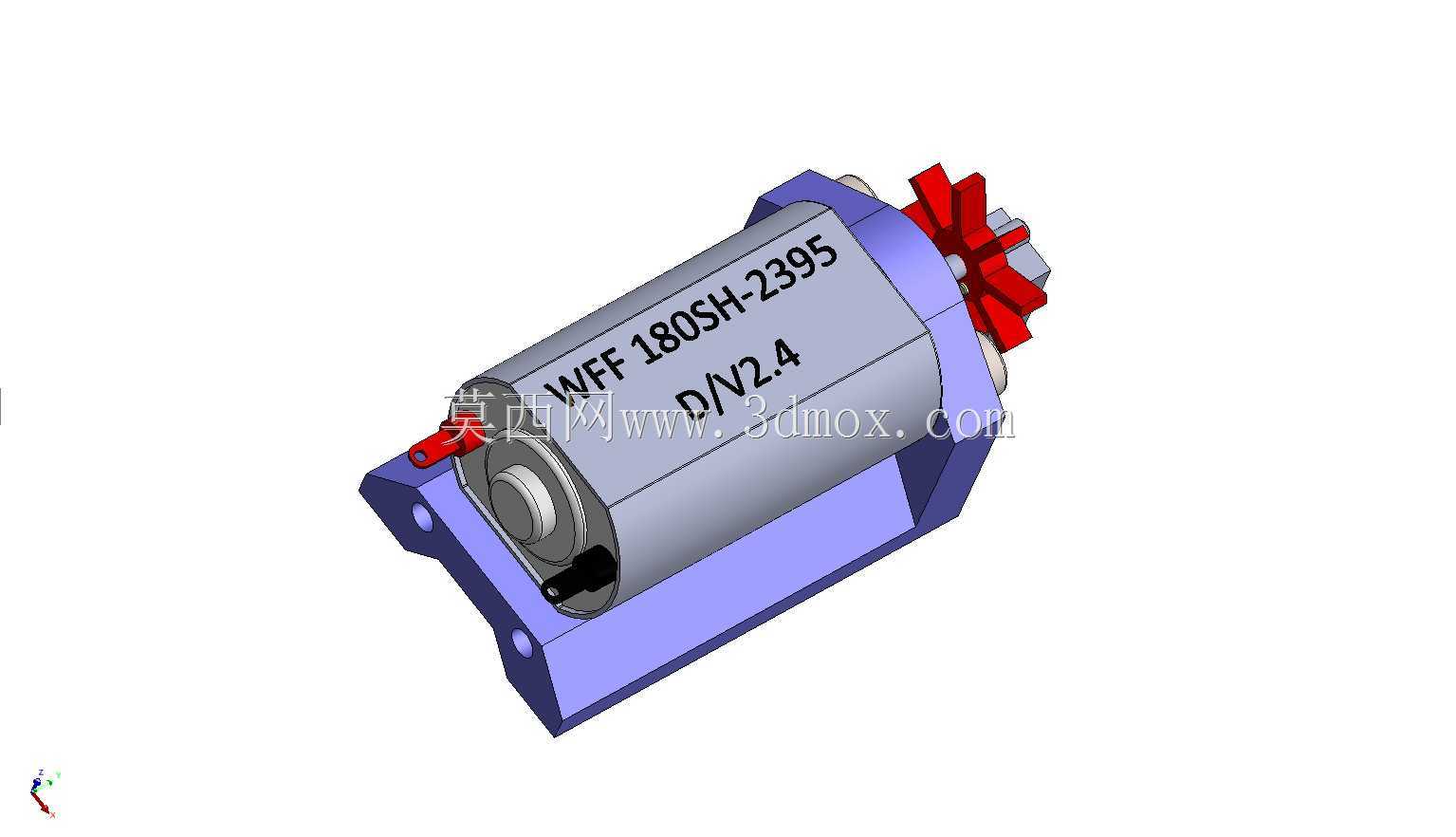

  从结构设计思路来看,整个模型还原了实际量产电机的装配逻辑:主体采用圆柱型定子机壳,表面做了标识区域的结构预留,对应实际产品的参数丝印位置,机壳端部集成了两个带安装孔的紫色固定支架,这部分是安装适配的核心,两个安装孔的中心距、孔径大小、支架与机壳的相对位置,直接决定了电机能不能顺利卡进目标设备的安装位,建模时特意保留了支架与机壳的过渡圆角,避免应力集中的结构缺陷,和实际冲压成型的支架工艺特征完全匹配。机壳的输出端伸出转轴,轴端固定的红色偏心振块是整个结构的功能核心,偏心块做了非对称的扇型结构,重心偏离转轴中心,旋转时就能产生稳定的离心振动,振块的重量、偏心距直接决定了振动幅值的大小,建模时还原了振块与转轴的过盈配合装配关系,没有多余的连接结构,符合这类微型电机的实际装配工艺。机壳尾部预留了接线引脚的位置,对应实际产品的电源接入端,引脚的伸出长度、间距都符合常规微型电机的接线规范,方便后续做线束布置的结构干涉检查。

  做这类电机的三维建模,最容易忽略的是安装边界的尺寸校验:很多工程师选型时只看电机本体的直径和长度,忽略了偏心振块旋转时的扫掠空间,实际装配时如果振块周边的结构间隙留得不够,就会出现振块刮碰周边壳体、零件的问题,导致电机卡滞、振动失效。这个模型里特意把偏心振块的最大旋转外径做了明确的结构表达,安装时除了要保证两个固定支架的安装孔位对齐,还要在振块旋转的圆周方向预留至少0.5mm的安全间隙,避免运行干涉。另外电机本体的固定支架是和机壳压装为一体的,安装时不能对支架施加过大的锁紧力,否则会导致支架变形,挤压内部的定子磁瓦,造成电机转动阻力变大、电流超差甚至堵转。

  从功能特性上来说,这类微型振动电机的工作电压区间通常覆盖低压直流范围,启动扭矩小,响应速度快,只要接通额定电压就能快速起振,断电后在偏心块的阻尼作用下快速停振,非常适合需要短脉冲振动提示的场景。和线性振动马达相比,它的结构更简单,成本更低,对驱动电路的要求也不高,不需要复杂的驱动算法,只要通断控制就能实现振动输出,在对成本敏感、振动精度要求不是极高的消费电子、小型家电、按摩保健产品里应用非常广泛。建模时还原了电机内部的转子、轴承的装配位置关系,虽然外观上看不到内部结构,但在做整机的重量核算、质心位置计算的时候,内部结构的质量分布会直接影响整个设备的振动手感,不能因为是外观件就忽略内部的质量参数设置。

  在实际的设备结构设计里,这类振动电机的安装方式通常有两种:一种是通过支架上的两个安装孔用螺丝锁附在设备的壳体筋位上,这种固定方式的振动传递效率高,振动幅值大,但要注意在螺丝和支架之间加弹性垫圈,避免长期振动导致螺丝松动;另一种是直接把电机机壳用泡棉胶粘接在壳体内壁,这种方式安装方便,还能通过泡棉的阻尼调整振动的传递手感,适合对振动噪音要求较高的场景。不管采用哪种安装方式,都要注意电机的接线方向要和整机的线束走向匹配,避免接线弯折过大导致引线断裂,这个模型里把尾部接线端的位置做了明确的标识,方便布线时做空间预留。

  很多刚接触结构设计的工程师在选这类振动电机的时候,容易盲目追求大振幅,其实振幅过大不仅会导致设备的整机震动噪音变大,还会加速电机轴承的磨损,缩短使用寿命,选型时要根据实际需要的振动反馈强度,匹配对应偏心距、对应转速的电机,三维建模阶段就要把电机的质心位置、偏心块的离心力参数做初步核算,提前评估安装位置的结构强度,避免长期振动导致安装位的塑料筋位出现疲劳断裂。这个模型的结构细节完全贴合量产实物的特征,不管是做结构干涉检查、安装位适配,还是做整机的装配仿真,都能提供准确的结构参考,避免出现建模尺寸和实物不符导致的开模后装配问题。
