相交布尔运算演示环形网格管结构

　　做结构设计这么多年，碰到过不少需要用到环形镂空管路结构的场景，最开始接触这类结构是在流体换热设备的布流组件设计上，当时要做一个环形的均流腔，要求腔壁带均匀网格开孔，既要保证流体在环腔内的压力分布均匀，又要让各个方向流出的介质流量偏差控制在允许范围内，最开始用普通的环形管加阵列开孔的方式做，结果在环面曲率变化的位置，开孔的法向很难统一，加工出来的孔边毛刺很难处理，而且流体经过的时候会在孔位产生不必要的紊流，影响整个换热回路的效率。后来尝试用相交布尔运算的思路来构建这个网格环管结构，才解决了之前的问题。

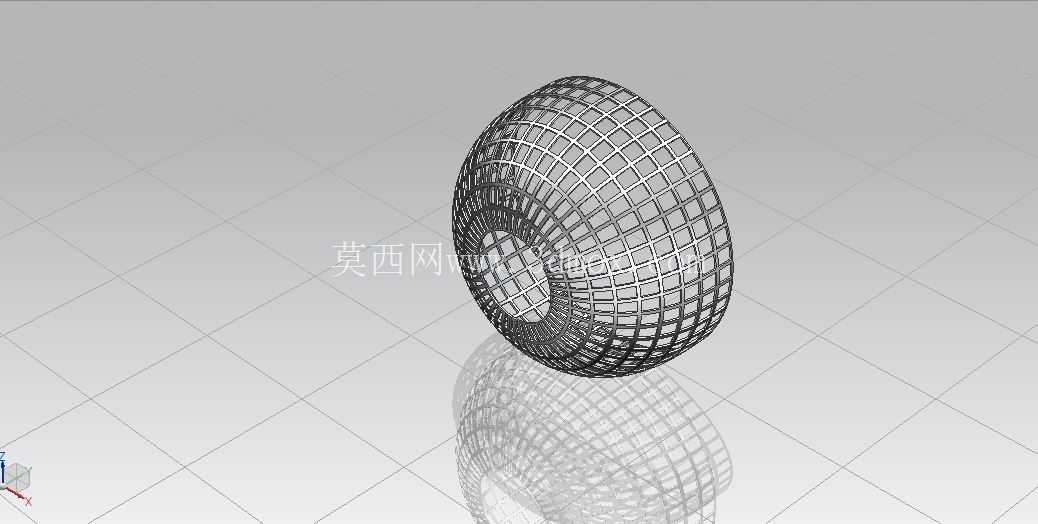

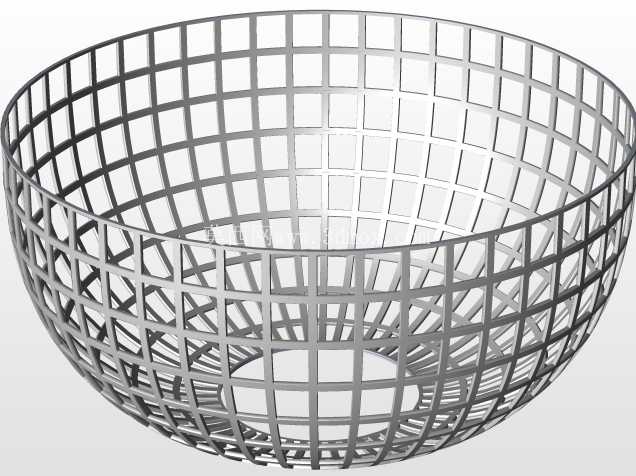

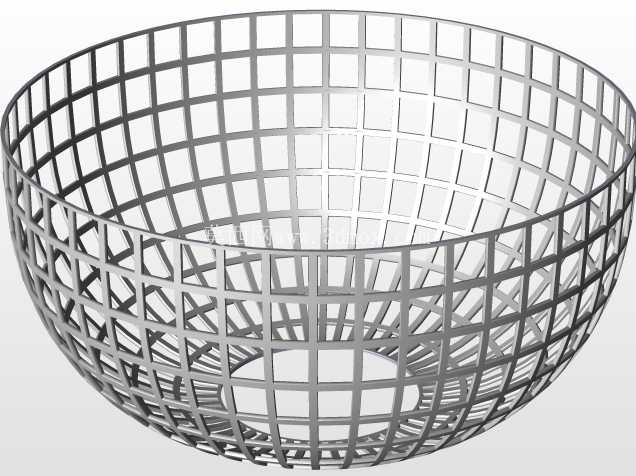

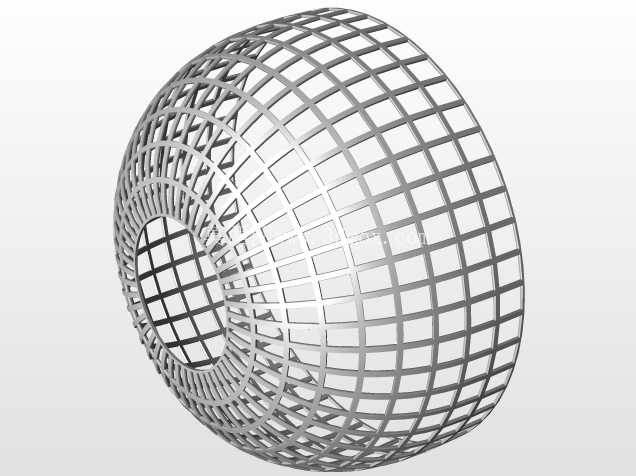

　　这个环形网格管的核心设计逻辑，是先构建基础的环形回转基体，也就是我们常说的圆环体作为基础母型，之后按照预设的网格密度，在环体的周向和径向分别构建等距的切割曲面组，通过曲面与实体的相交布尔运算，一次性切除多余的实体部分，形成均匀的网格镂空结构。这种设计方式和传统的阵列切除有本质区别，传统阵列是在平直基准面上做特征之后沿环向阵列，很容易在曲率收敛的位置出现特征变形，甚至出现特征丢失的情况，而基于相交布尔运算的构建方式，所有的切割面都是和环体曲面做实时求交计算，每一处网格筋条的宽度都能保持一致，不会出现局部筋条过窄或者过宽的问题，结构的力学性能也更均匀。

　　从实际应用的角度来说，这类环形网格管结构的适用场景比想象中更广，除了之前提到的换热设备均流腔，在物料筛分设备的环形筛网支撑结构、通风系统的环形整流格栅、甚至是部分轻工设备的防护网罩上都能用到。做这类结构设计的时候，首先要明确安装边界的尺寸约束，通常这类环形结构都是嵌套在其他筒状构件内部，所以环体的外径必须和安装筒的内径保持合适的配合公差，一般选间隙配合的话单边间隙留0.2到0.5毫米就足够，既方便安装，又不会出现安装后晃动的问题。环体的截面直径也就是管的粗细，要根据实际承受的载荷来定，如果是作为流体通道使用，截面内径要满足流量要求，计算的时候要把网格镂空部分的通流面积算进去，不能只按基础环管的通流面积核算，不然实际通流能力会达不到设计要求。

　　在结构强度方面，这种网格状的环形管和实心环管不一样，不能直接套用圆环的强度计算公式，要考虑网格筋条的受力传递路径。周向的筋条是主要的承力部分，承担环体受到的径向挤压力和周向扭矩，而轴向的连接筋主要是维持网格形状，防止周向筋条出现失稳变形。设计的时候要注意筋条的宽度不能小于壁厚的1.2倍，不然在承受冲击载荷的时候，筋条交接的位置很容易出现应力集中，长期使用会产生疲劳裂纹。如果是用在有腐蚀介质的场景，还要在筋条的交接位置做小圆角过渡，避免介质残留造成缝隙腐蚀，圆角半径一般取筋条宽度的0.2倍就合适，太大的话会占用过多的通流空间，太小又起不到缓解应力集中和避免介质残留的作用。

　　之前给一个食品加工设备做过类似的环形通风整流管，当时要求环管出风均匀，而且要方便日常清洗，不能有清洁死角，最开始的设计网格交接位置是直角，后来做样机测试的时候发现清洗之后会有清洗液残留在直角缝隙里，达不到食品行业的卫生要求，后来把所有交接位置都改成了R2的小圆角，不仅解决了清洁残留的问题，做风压测试的时候还发现，圆角过渡的结构让气流经过网格的时候阻力更小，出风的均匀度比直角结构提升了将近15%，这也是做结构设计很有意思的地方，一个小小的细节调整，往往能带来超出预期的效果。

　　做这类相交结构的三维建模的时候，很多新手容易犯的错误就是先把所有的切割特征都做好再做布尔运算，结果经常出现运算报错，生成很多碎面，甚至出现实体丢失的情况。正确的思路应该是先做单方向的一组切割运算，检查生成的实体没有碎面、没有特征畸变之后，再做另一方向的切割，每一步运算之后都要检查实体的完整性，尤其是环体内侧曲率比较大的位置，很容易因为曲面求交的公差问题出现微小的破孔，如果不及时修补，后续做工程图或者导出加工模型的时候就会出问题。另外建模的时候要统一全局的公差值，不要中途切换公差，不然不同特征之间的求交计算会出现公差不匹配的问题，后续改模型的时候会非常麻烦。

　　从安装适配的角度来说，这类环形网格管通常不需要额外做复杂的安装结构，一般在环体的外侧均匀布置3到4个定位凸台就可以满足安装要求，凸台的位置要避开网格筋条的交接位置，最好是选在周向筋条的中点位置，这样安装的时候的压紧力可以顺着周向筋条传递，不会把网格结构压变形。如果是需要经常拆卸清洗的场景，凸台上的安装孔可以做成长圆孔，方便安装的时候调整位置，降低对安装位加工精度的要求。
