Gazebo仿真测试用被动动态步行机构

　　在移动机器人仿真测试领域，被动动态步行机构是验证步态算法、动力学仿真精度的核心测试载体，这类无需主动驱动关节、仅依靠自身结构动力学特性实现稳定行走的装置，能够在Gazebo等物理仿真环境中复现真实足式运动的动力学响应，为步态规划、姿态控制算法的迭代提供低干扰的测试基准。不同于主动驱动的足式机器人，该步行机构完全依靠结构件的重心分布、腿长比例以及接触地面时的重力分力实现周期性迈步动作，没有额外的电机、减速器等驱动部件，结构本身的几何参数直接决定了行走的稳定性、步幅与步频特性。

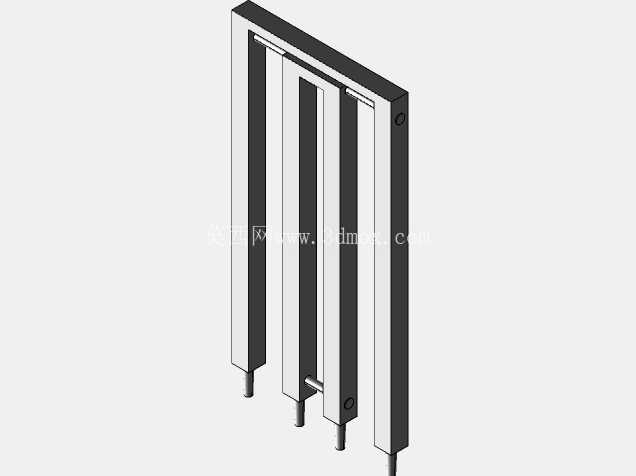

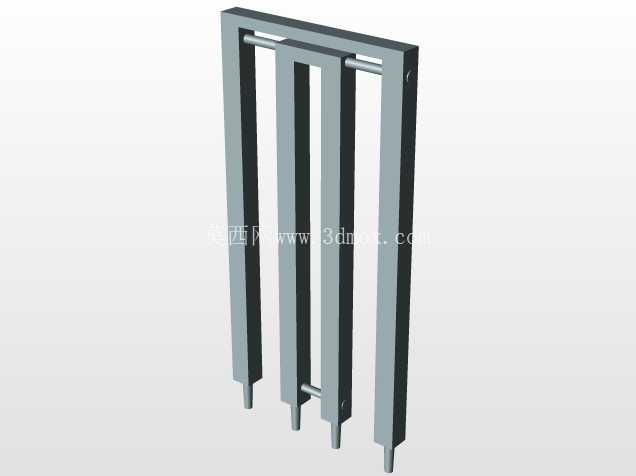

　　从结构设计逻辑来看，该机构采用平行排布的多组竖向支撑腿结构，外侧设置两块平行的竖向安装板作为整体承载框架，所有支撑腿通过顶部的铰接轴与框架连接，铰接位置的公差控制在0.02mm以内，避免铰接间隙带来的运动卡滞或步态偏移，支撑腿的下端设置圆弧过渡的接触端，替代传统足式结构的平面足底，能够在接触仿真地面时实现平滑的重心转移，减少接触冲击带来的仿真计算误差。支撑腿之间设置有限位联动结构，相邻腿的摆动角度被限制在预设范围内，保证迈步过程中不会出现腿间干涉，同时让各腿的摆动相位保持固定差值，形成连续稳定的行走步态。

　　在安装边界方面，整体框架的厚度方向尺寸控制在较小范围内，适配仿真环境中狭窄测试通道的通过性要求，框架侧面预留的标准安装孔位，可根据测试需求加装配重块、姿态传感器或者小型驱动模块，拓展不同的测试场景，比如在加装微小驱动单元后可验证半被动行走的控制算法，在加装传感器后可采集行走过程中的姿态、接触力数据。这类被动步行机构的应用场景并不局限于仿真环境测试，在物理样机验证阶段，同结构的实体装置可用于验证被动行走的动力学理论，为低成本足式移动装置的开发提供结构参考，比如应用在小型巡检机器人、教学演示装置的结构设计中，依靠被动行走特性降低装置的驱动能耗与控制复杂度。设计过程中需要反复调整支撑腿的长度比例、铰接点的位置以及整体重心高度，重心位置需要落在支撑腿摆动形成的支撑多边形动态变化范围内，才能保证行走过程中不会出现侧翻或者步态停滞，同时支撑腿的摆动惯量需要匹配整体重量，避免迈步过程中出现过大的冲击振荡。在仿真环境搭建时，该机构的各部件材质参数设置为常规铝合金属性，铰接副的摩擦系数设置为0.01，尽可能降低结构阻尼对被动行走动态特性的影响，接触参数设置为与硬质地面匹配的刚度与阻尼值，保证接触力计算的准确性。

　　不同于常规的工业传动部件，这类步行机构的设计核心不在于传递扭矩或者承载载荷，而在于通过结构参数的匹配实现稳定的自激振动步态，每一处几何尺寸的微调都会直接影响行走效果，比如支撑腿下端接触圆弧的半径增大时，步幅会相应减小但行走稳定性会提升，铰接点位置向重心方向偏移时，行走的初始启动难度会降低但步态周期会变短。在实际测试应用中，可通过调整框架的倾斜角度来改变行走的驱动力，倾斜角度越大重力沿行进方向的分力越大，步行速度越快，但角度超过临界值后会出现步态失稳，因此在仿真测试中通常将倾斜角度设置在2度到5度的区间内，保证步态稳定的同时获得合适的行进速度。该结构的模块化设计特性，也支持根据不同的测试需求调整支撑腿的数量，比如将四腿结构调整为六腿结构，可验证多足被动行走的步态特性，适配不同的研究场景。
