异形连续弯折多排组合弹簧结构

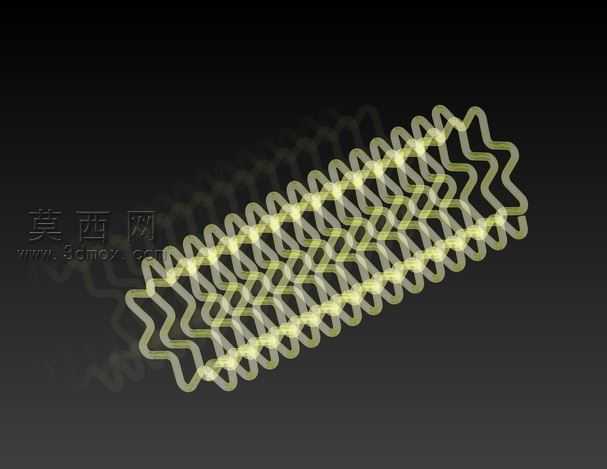

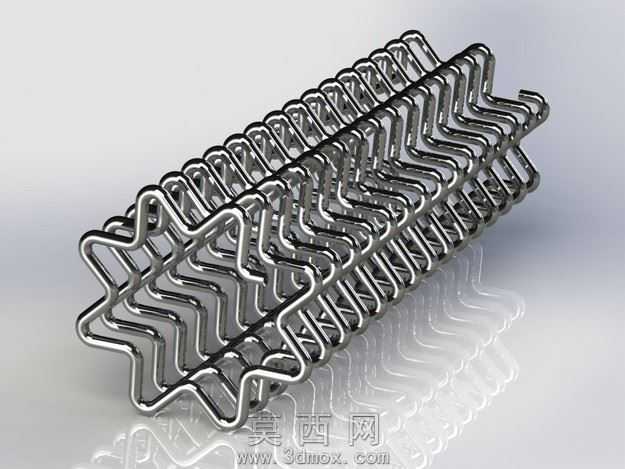

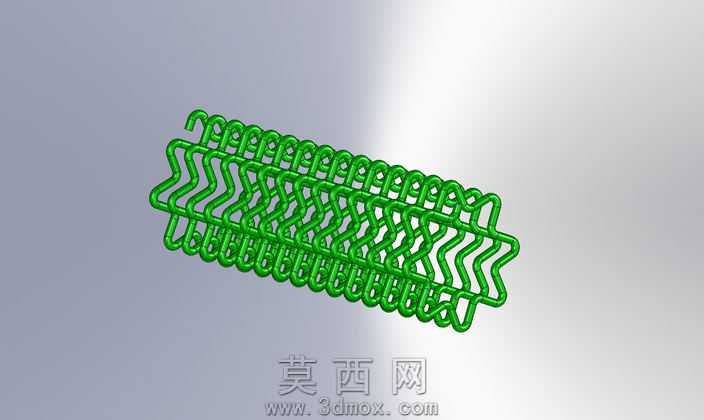

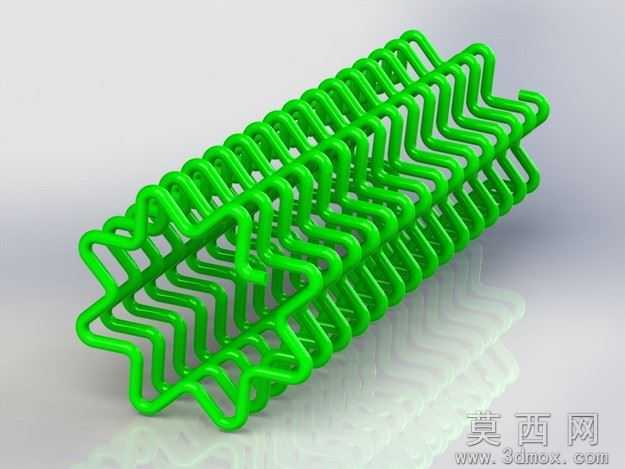

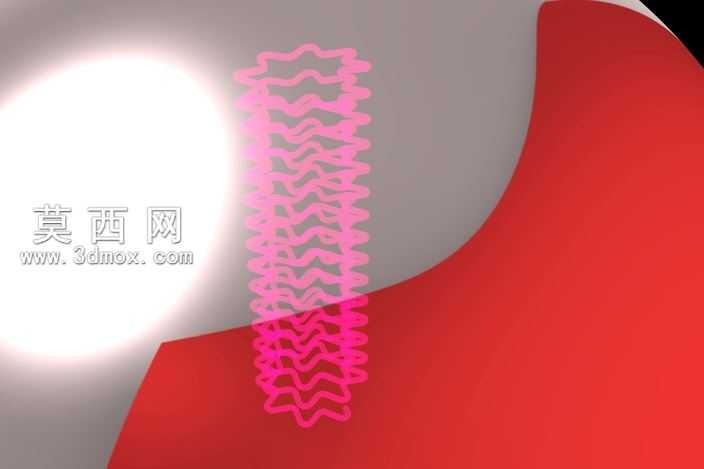

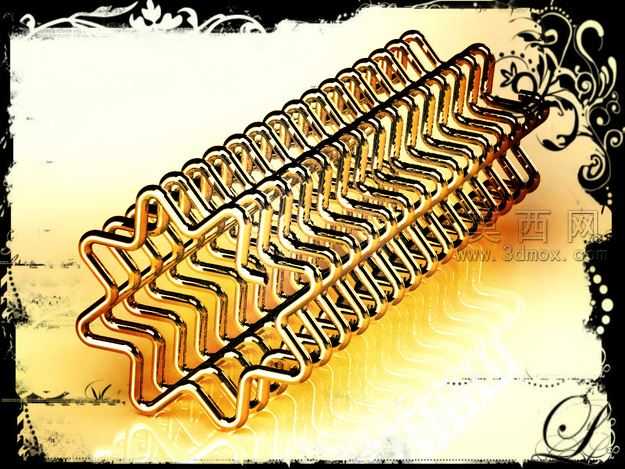

本作品为异形多排组合弹簧的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用全参数化草图驱动的建模逻辑，首先在基准平面上绘制单组弹簧的弯折路径轮廓，精准控制每一段圆弧的曲率半径、直线段的长度以及弯折拐点的过渡圆角，确保单组簧丝的弯折形态符合弹性形变的力学设计要求，避免应力集中的结构缺陷。完成单组簧丝的路径绘制后，采用扫描特征生成单根簧丝的实体结构，扫描过程中严格控制簧丝的截面直径保持一致，同时对弯折处的截面进行法向约束，保证簧丝各个位置的截面始终垂直于路径走向，避免出现截面畸变影响后续结构强度仿真的准确性。完成单组弹簧结构后，通过线性阵列特征生成多排平行排布的组合结构，阵列过程中精准控制每一排弹簧之间的间距，同时对相邻排弹簧的连接部位进行合并特征处理，确保多排弹簧形成一个整体的连续弹性结构，不存在断开或干涉的部位。材质设置上选用弹簧钢材质参数，在渲染环节调整材质的金属粗糙度、反光度参数，还原弹簧钢表面的亮面金属质感，同时添加柔和的环境光与定向光源，突出弹簧弯折结构的立体层次，清晰展现每一处弯折的轮廓走向与结构衔接关系。设计思路上，这款异形组合弹簧区别于传统圆柱螺旋弹簧，采用连续弯折的多排连体结构，能够在有限的安装空间内提供更大范围的弹性形变行程，同时多排连体的结构可以让受力分布更加均匀，避免单根弹簧受力不均出现歪斜或过度形变的问题，适用于需要大行程弹性支撑、且安装空间为扁平状的装配场景，建模过程中反复校验每一处弯折的过渡参数，确保结构既符合弹性零件的力学性能要求，又具备流畅规整的外观形态，整体模型无多余碎面、无几何错误，可直接用于后续的装配干涉检查、结构力学仿真以及工程图纸导出。
