带加强筋双法兰90度弯头结构设计

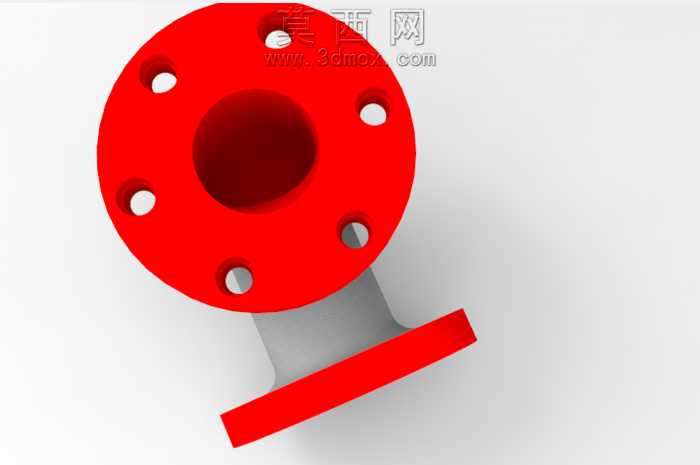

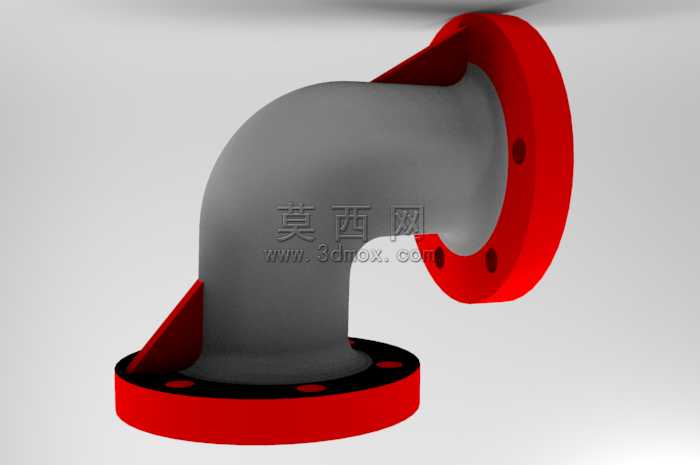

本作品为带加强筋结构的双法兰90度弯头三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循管路连接件的通用设计规范，先通过草图绘制弯头的中心曲率路径，以等径圆形轮廓沿路径扫描生成弯管主体结构，保证弯管内壁光滑过渡、流道无突变，符合流体输送场景的阻力控制要求。两端法兰结构采用拉伸凸台命令生成基体，按照法兰通用连接标准均匀布置螺栓过孔，孔位与法兰端面保持垂直，确保安装时螺栓可顺利穿入实现可靠密封连接。在弯管外侧转角处设计三角形加强筋结构，通过筋特征命令生成，筋板分别与弯管外壁、两端法兰端面牢固结合，可有效提升弯头整体结构强度，降低管路承压时转角处的应力集中风险，避免长期使用出现变形开裂问题。材质设置上，弯管主体采用哑光灰色金属材质模拟铸铁或碳钢基材，法兰端面采用醒目的红色防锈漆材质，还原工业管路配件的真实表面处理效果，渲染阶段添加柔和环境光与定向光源，清晰展现模型的轮廓细节、法兰孔位结构与加强筋的形态，模型各部分结构比例协调，连接过渡自然，无多余几何特征，可直接用于管路系统装配模拟、工程方案展示、结构受力分析等场景，建模过程保留完整特征树，支持后续根据实际使用需求调整管径、法兰规格、弯曲半径、加强筋厚度等参数，适配不同压力等级、不同管径的管路连接使用需求。
