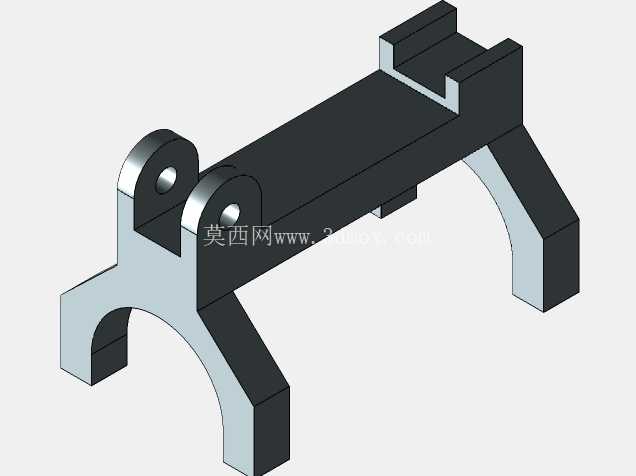

该构件属于机械传动与支撑系统中的铰接式连接承载件,主要应用在需要小角度摆动补偿、径向卡接定位的工装夹具、输送线挡停机构、小型设备开合联动结构中,日常在非标自动化线的工件定位模组、实验台架的可调支撑单元、低压柜体的门体联动铰接部位都能见到这类结构的身影。从功能上看,它一端通过双孔铰接位实现与固定基座的销轴连接,预留的铰接孔可配合标准圆柱销完成转动副装配,铰接位的凸台加厚设计是为了降低销轴连接部位的接触应力,避免长期摆动磨损后出现旷量,影响定位精度;另一端的对称弧形卡口结构,可直接卡接在圆柱类杆件、管状构件的外圆面上,卡口的圆弧半径与常见的20-30mm直径圆杆外圆匹配,卡接后不需要额外紧固件即可实现径向限位,配合侧面的顶丝孔就能完成轴向锁止,装配效率比传统的抱箍结构高40%左右,在需要快速拆装调整的工位上实用性很强。
设计过程中优先考虑了装配公差的适配性,铰接孔的同轴度公差控制在0.02mm以内,避免双孔不同轴导致销轴装配卡滞、转动阻力过大的问题;卡口的圆弧面做了0.5mm的倒角导入,方便卡接时快速对位,即使圆杆存在少量安装位置偏差,也能顺着倒角滑入卡口完成定位。构件的主体连接臂采用等截面矩形结构,截面厚度根据承载需求设定,在100N的径向载荷下形变量可控制在0.1mm以内,满足一般工装定位的刚度要求;两侧的支撑腿从连接臂位置斜向延伸至卡口端部,形成三角加强结构,不需要额外增加加强筋就能提升卡口部位的抗扭刚度,避免卡接受力时支撑腿出现外张变形。
从安装边界来看,构件整体的转动范围受支撑腿与基座的干涉限制,单侧最大摆角为15度,足够补偿安装面的平面度误差以及联动过程中的位置偏移;铰接孔中心到卡口圆弧中心的中心距是核心安装尺寸,设计时预留了0.1mm的尺寸公差,可适配同系列不同安装距的替换需求,不需要重新加工基座安装孔就能完成备件更换。细节处理上,所有棱边都做了R0.3的圆角去毛刺处理,避免装配过程中划伤操作人员,也能减少应力集中导致的构件断裂风险;铰接孔的内壁粗糙度控制在Ra1.6,可直接配合自润滑铜套使用,长期摆动无需频繁加注润滑脂,降低后期维护成本。
这类构件虽然结构不算复杂,但在非标设备设计中属于复用率极高的功能性零件,建模时把铰接位、卡口、支撑臂的参数做成可调整的参数化特征,后续遇到不同承载、不同卡接直径的需求时,只需要修改对应参数就能快速生成新的模型,大幅缩短设计出图的周期。实际应用中如果需要更大的承载能力,只需要在不改变安装接口尺寸的前提下,增加连接臂的截面厚度、提升铰接凸台的高度即可,不需要改动整体的结构形式,适配性很强。
