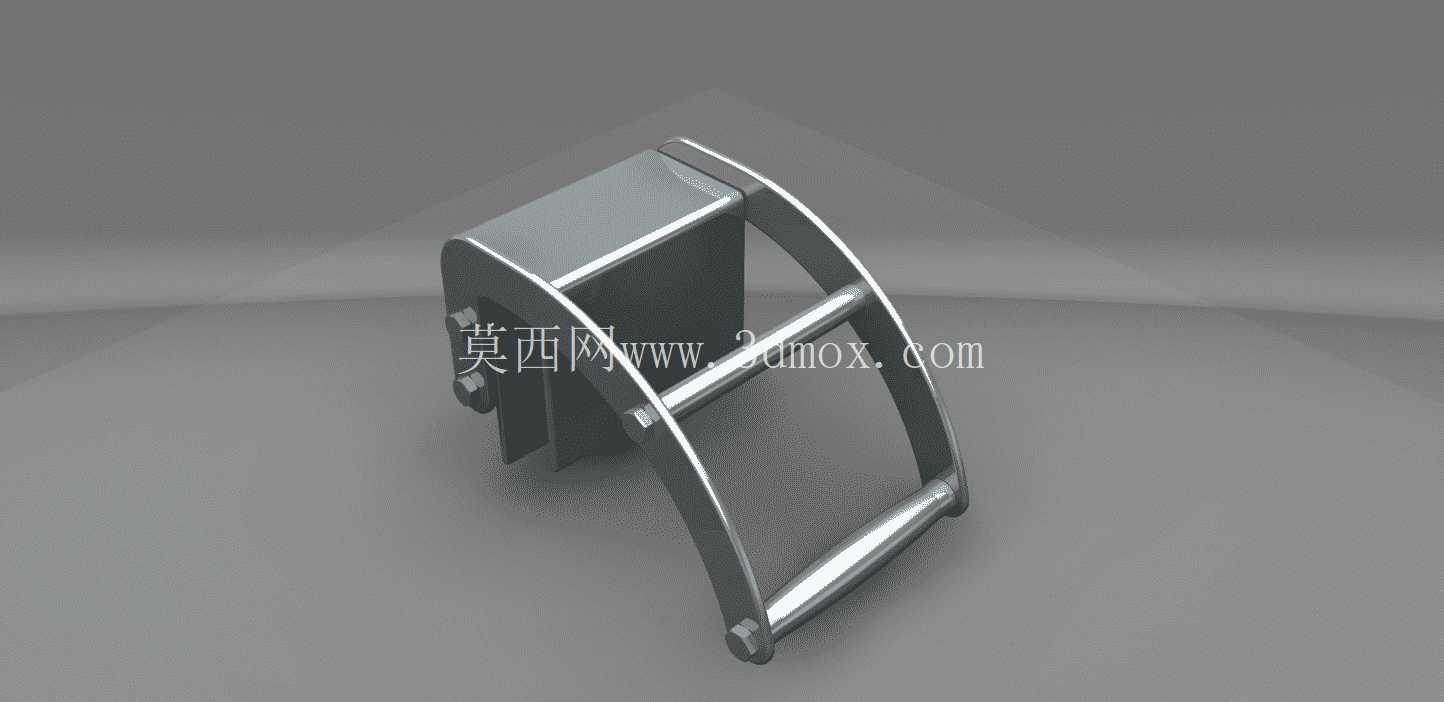

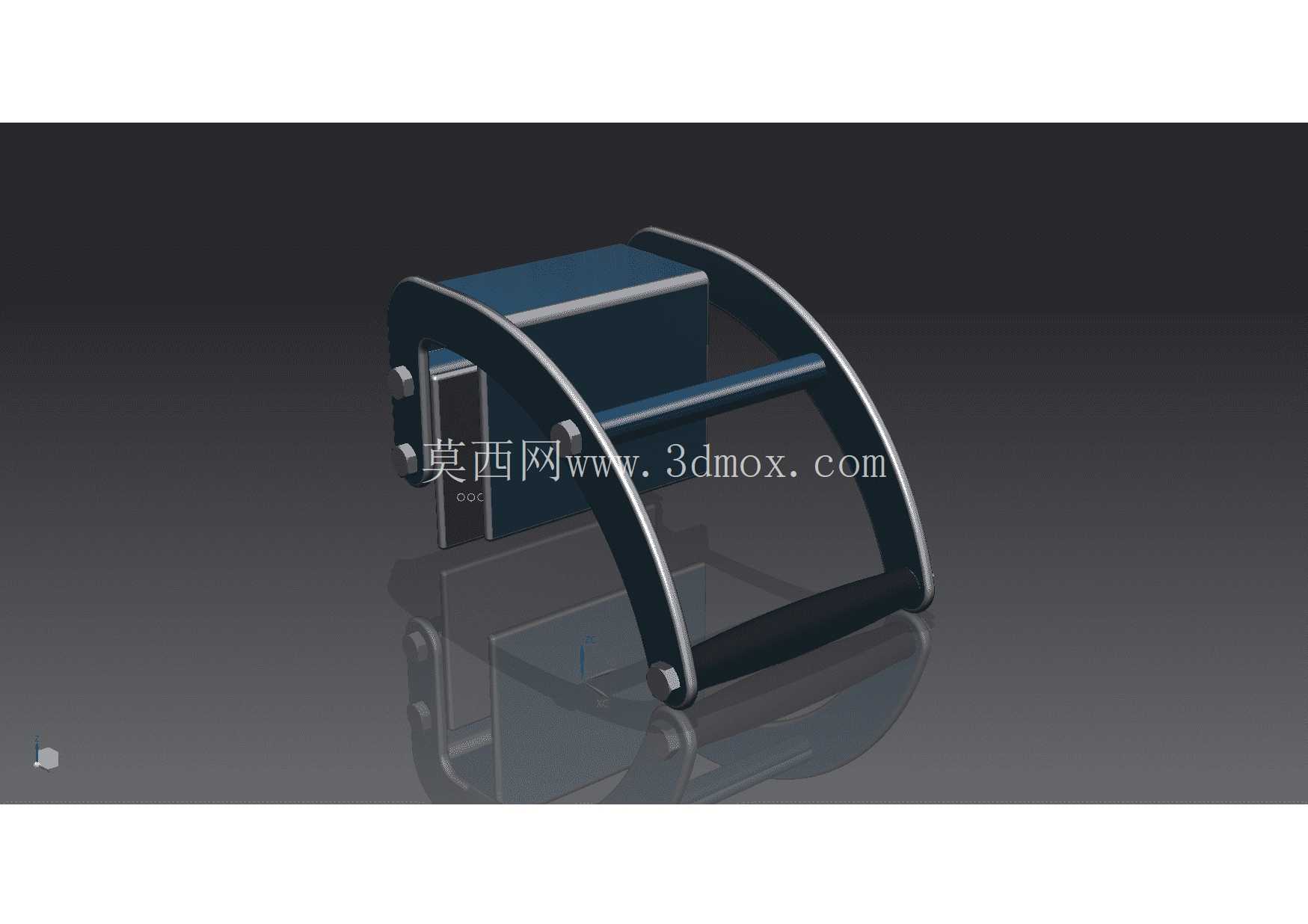

工业夹持用面板托架抓手结构设计

　　在自动化生产线的面板类工件转运、装配工位中，这类夹持面板托架的抓手是衔接上下工序的核心执行部件，常见于钣金加工线的面板上料、电子设备组装线的面板定位夹持、仓储分拣环节的规整面板类物料抓取场景，替代人工完成重复性的夹持搬运动作，降低人工操作的磕碰损伤概率，同时保证夹持位置的一致性，适配连续化生产的节拍要求。从实际使用场景来看，这类抓手需要适配不同厚度的平板类工件，尤其是表面带有涂层、易刮花的面板材质，夹持过程中既要保证足够的握持力避免工件滑落，又要控制夹持面的压强不会在工件表面留下压痕，这也是结构设计阶段需要重点平衡的核心矛盾。

　　从功能特性上看，该抓手采用对称式的夹持臂布局，夹持接触面做了加宽处理，相比窄边夹持结构，能够分散夹持力，对于面积较大、刚性一般的薄面板工件，能有效减少夹持变形量。托架部分的承托结构设置在夹持臂的下端，在夹持工件侧边的同时，底部承托结构可以托住工件的下边缘，即使遇到表面光滑、摩擦系数较低的面板材质，也不会因为夹持力不足出现工件下坠脱落的问题，双重限位的结构设计大幅提升了抓取动作的可靠性。夹持动作的驱动端预留了标准的安装接口，可以适配气动手指、伺服电动夹爪等不同类型的驱动元件，用户可以根据现场的气源条件、控制精度要求灵活选配驱动单元，不需要对抓手主体结构做二次修改。

　　设计思路上，整个结构优先考虑了易加工性和装配调试的便捷性，主体承载部分采用板材拼接式结构，没有复杂的异形曲面加工特征，常规的铣削、钻孔设备即可完成所有零件的加工，不需要特殊的工装夹具辅助生产，能够有效降低零件的加工成本和生产周期。各个铰接位置都设计了可调的间隙补偿结构，长期使用出现磨损后，可以通过调整锁紧螺母的预紧力消除铰接间隙，避免夹持动作出现卡顿、定位精度下降的问题，不需要整体更换铰接部件，降低了后期的维护成本。夹持臂的行程范围做了冗余设计，可夹持的面板宽度覆盖常规工业面板的常用尺寸区间，针对小尺寸面板不需要更换夹爪，只需要调整夹持臂的初始位置即可适配，减少了生产线换型时的工装调整时间。

　　外形尺寸与安装边界方面，该抓手的整体轮廓在满足夹持行程要求的前提下做了紧凑化处理，横向宽度控制在适配常规工业机器人法兰盘安装的尺寸范围内，不会因为抓手本体过宽导致在狭窄的装配空间内出现运动干涉。上端的安装法兰采用标准的工业连接尺寸，孔位布局与主流的六轴机器人、直线模组滑台的输出端匹配，安装时不需要额外制作过渡连接板，直接通过螺栓锁紧即可完成装配。夹持臂的开合角度经过校核，在最大张开位置时，夹爪末端不会超出安装法兰的投影范围，设备回零运动时不会与周边的机架、防护栏发生碰撞。底部的承托托架突出夹持面的距离经过反复验证，既能够保证足够的承托深度，承托住不同厚度的面板下边缘，又不会因为突出量过大，在工件放置到工装台时与台面发生干涉，不需要额外设置抬升避让动作，简化了运动控制的编程逻辑。

　　从实际工况适配的角度，整个结构的棱角位置都做了倒钝处理，没有尖锐的凸起结构，避免调试过程中划伤操作人员，也不会刮碰到工件表面的防护层。所有的受力连接位置都设置了防松垫圈，在设备长期高频往复运动的工况下，不会因为振动出现螺栓松动的问题，保证结构的长期稳定性。夹持面预留了防滑贴的安装槽位，用户可以根据所抓取工件的表面材质特性，选配橡胶、聚氨酯等不同材质的防滑垫层，进一步提升夹持摩擦力，同时保护工件表面不受损伤。
