立式弹簧阻尼减振器结构设计模型

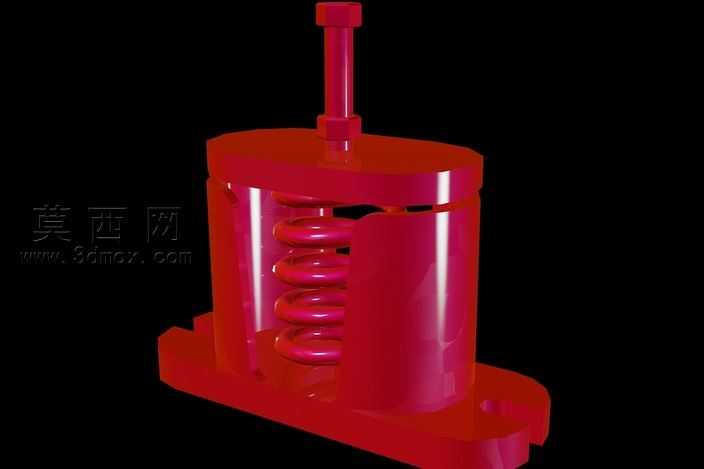

本模型为立式弹簧阻尼减振器三维设计成果，建模阶段采用参数化特征构建方式，首先完成底部带安装孔的法兰底座建模，通过拉伸凸台命令生成带圆角过渡的底座基体，在底座对应位置绘制安装通孔的草图，采用切除拉伸命令生成螺栓过孔，保证安装定位的尺寸精度。随后构建两侧的立式支承套筒结构，两个对称的半围合套筒通过凸台拉伸与底座合并为一体，套筒内壁预留弹簧的安装导向空间，避免弹簧受压时出现侧向偏移失稳的问题。中部核心的螺旋弹簧部分，通过螺旋线扫描命令生成，精准设定弹簧的节距、中径、丝径参数，还原弹簧的有效圈数与支承圈结构，弹簧上下端分别与顶部压块、底座定位面贴合，保证受力传递路径清晰。顶部的调节螺杆结构，通过螺纹特征建模生成，配合顶部的锁紧螺母结构，可实现对弹簧预紧力的调节，适配不同载荷工况下的隔振需求。渲染阶段采用高光亮面金属漆材质，整体赋予正红色金属质感材质，调整材质的反射率与粗糙度参数，模拟工业减振器常用的喷涂防锈漆面效果，在黑色背景下通过三点布光方式，突出模型的结构轮廓与曲面光泽，清晰展现套筒内壁与弹簧的嵌套结构。设计思路上围绕被动式隔振的核心原理，采用弹簧作为弹性元件提供刚度，套筒结构提供侧向限位，顶部螺杆实现预压量可调，整体结构紧凑，安装方式为底部法兰螺栓固定，顶部可连接需要隔振的设备端，能够有效过滤设备运行产生的高频振动，降低振动传递率，适用于中小型工业设备、管道支架等场景的振动隔离需求，建模过程中对各部件的装配间隙进行了合理设定，保证虚拟装配下无干涉问题，各零件的尺寸比例符合常规减振器的设计规范，可作为同类减振产品结构设计的参考模型，直观展现弹簧减振器的内部构造与工作原理。
