迷你弹簧半开加工专用自动化设备

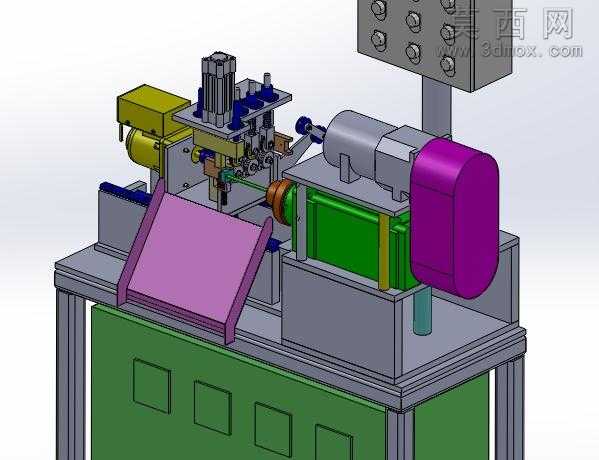

本作品为针对迷你弹簧半开工序设计的专用加工设备三维模型，整体采用立式机架布局，通过三维建模软件完成全参数化结构搭建，建模过程中对每一处装配关系做了严谨的干涉检查，确保各运动机构在模拟运行时无碰撞、无行程冲突。模型材质分配贴合实际工业设备的用料特征：底部柜体采用哑光绿色冷轧钢板材质，模拟钣金焊接机架的表面喷塑效果；上部安装平台采用灰铸铁质感材质，还原机加工安装基准面的平整厚重特性；动力端的电机护罩采用亮面紫色工程塑料材质，传动部位的轴类、紧固件采用金属镀铬、发黑等差异化材质表现，操作侧的接料导板采用紫色硬质塑料材质，各气动元件、控制按钮盒分别对应铝合金、工程塑料等真实材质属性，渲染后整体视觉层次分明，各功能部件辨识度高。结构设计上，设备集成了弹簧上料定位、夹紧固定、半开切削加工、成品出料的完整工序流程：左侧设置弹簧料仓与分料送进机构，通过气动滑台实现待加工弹簧的精准送料；中部设置多工位夹紧模组，采用弹簧夹头结构保证迷你弹簧装夹的同轴度，避免加工过程中工件偏移；右侧搭载主轴加工单元，通过电机驱动加工刀具完成弹簧端部的半开成型加工，主轴进给采用导轨滑块导向，保证进给精度稳定；上部设置独立的气动控制回路与操作按钮盒，集成了启动、停止、急停等操作控件，方便操作人员调试与日常作业；操作侧倾斜设置的导料板可将加工完成的弹簧顺畅导入收料区域，避免成品磕碰损伤。设计思路围绕迷你弹簧尺寸小、装夹定位难度大、半开特征加工精度要求高的痛点展开，将多道工序整合到单台设备上，减少人工装夹的辅助时间，提升小尺寸弹簧加工的一致性与生产效率，整体结构紧凑，功能分区清晰，各模组采用模块化设计思路，方便后续根据不同规格弹簧的加工需求做快速换型调整，模型完整还原了设备的内外装配关系，可作为同类小型弹簧加工设备的设计参考方案。
