木龙骨立柱墙与屋顶连接构造节点设计

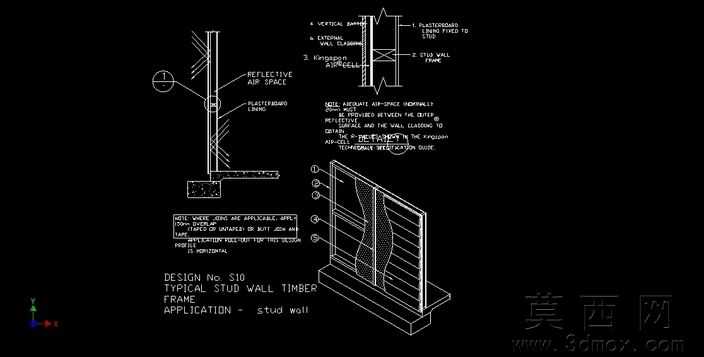

本构造节点模型采用三维建模软件完成搭建，建模过程严格遵循民用建筑木构墙体的施工规范逻辑，首先以1:1真实尺寸比例搭建基准坐标系，先完成竖向木立柱的基础建模，按照常规木龙骨墙体的规格设置立柱截面尺寸，沿竖向均匀排布定位，确保立柱间距符合常规墙体的受力要求。随后搭建底部的基础固定结构，还原立柱与地面基层的连接固定方式，明确底部防潮、固定的构造层次。在墙体与屋顶的连接区域，模型逐层还原了各构造层的排布逻辑：从室内侧的反射空气层开始，依次设置抹灰层、保温层、结构固定层、外侧围护层，每一层的厚度、材质都对应真实施工的材料参数，建模时通过分层拉伸、布尔运算精准处理各层之间的搭接关系，避免出现构造层错位、穿模的问题。针对屋顶与墙体交接的泛水构造，模型单独细化了防水卷材的上翻固定结构，还原了压条固定、密封处理的细节，清晰展示防水构造的收头处理方式，避免雨水渗入墙体内部的构造逻辑。模型同时采用轴测爆炸视角与剖面视角结合的展示方式，轴测视角完整呈现整个墙体框架的立体形态，包括横向龙骨与竖向立柱的钉接位置、外侧饰面板的安装固定方式；剖面视角则清晰剖开墙体厚度方向，将内部隐藏的空气层、保温层、固定件等构造细节完整展现，方便查看内部的层次排布。材质设置上，针对不同构造层赋予对应材质：木龙骨部分赋予实木纹理材质，还原木材的肌理质感；保温层赋予多孔轻质材料的哑光材质；抹灰层赋予细腻的水泥砂浆质感；防水卷材赋予深色柔性卷材的半哑光质感，不同材质的区分度清晰，能够快速识别各构造部分的材料属性。设计思路上，本模型聚焦于木龙骨立柱墙与屋顶交接的易渗漏、易出现热桥的关键节点，将二维施工图纸中难以直观理解的分层构造转化为可多角度查看的三维模型，还原了构造中空气间层的设置位置、固定件的安装点位、各层材料的搭接顺序，能够帮助施工人员、设计人员快速理解节点的构造逻辑，避免施工过程中出现构造层次错漏、防水处理不到位的问题，同时也可作为建筑构造教学的直观演示模型，清晰展示轻型木构墙体与屋顶连接的标准做法，明确各部分的受力传递路径与防水、保温的功能实现逻辑。
