标准聚氨酯包胶轴承滚轮三维结构设计

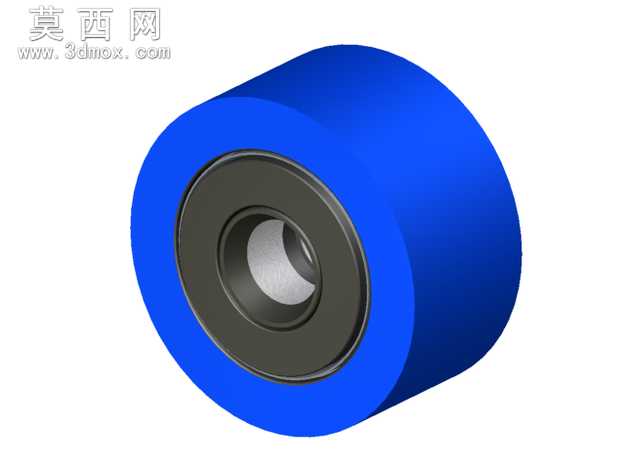

本作品为标准聚氨酯包胶轴承滚轮的三维建模设计，整体采用同轴回转体结构布局，建模过程以回转类零件的参数化设计为核心逻辑，首先通过草图绘制截面轮廓，依托旋转特征生成整体基础基体，再通过布尔运算拆分内部金属轴承嵌件与外部聚氨酯包胶层的独立结构域。建模阶段严格遵循1/4标准规格的尺寸公差要求，对内部轴承的内圈、滚动体容纳腔、外圈配合面做了精准的尺寸约束，保证金属嵌件与外包胶层的配合过盈量符合实际工业使用标准，避免出现装配干涉问题。材质渲染环节针对不同部件做了差异化的材质参数调配，外部聚氨酯包胶层采用哑光深蓝色橡胶材质，调整粗糙度参数至0.75、反射率0.12，还原聚氨酯材料耐磨、微弹性的哑光质感；内部金属轴承部件采用深灰色轴承钢材质，设置金属度0.85、粗糙度0.2，对轴承内圈的通孔位置做了轻微的金属反光处理，模拟机加工金属表面的细腻光泽，同时在轴承与包胶层的衔接位置做了细微的倒角处理，还原实际产品的工艺细节。结构设计上充分考虑该类滚轮的实际使用场景，外部聚氨酯层厚度均匀，既保证足够的缓冲耐磨性能，又避免包胶过厚导致的滚动偏摆问题；内部轴承采用标准深沟球轴承的内嵌结构，无需额外装配即可实现低阻力转动功能，中心通孔为标准安装轴径，可直接适配对应规格的安装销轴。设计过程中对滚轮的端面做了平面度约束，保证滚轮安装后端面与安装支架的间隙均匀，转动过程无偏磨问题，同时在包胶层与金属外圈的结合面做了细微的滚花纹理建模，模拟实际生产中为提升包胶附着力做的表面处理工艺，让模型的结构还原度更贴近真实工业产品。整体模型布线规整，无多余碎面与几何错误，可直接用于装配模拟、工程出图或3D打印验证，完整还原了该类聚氨酯包胶滚轮的全部结构特征与工艺细节。
