电力变压器配套弧形支撑轭架结构

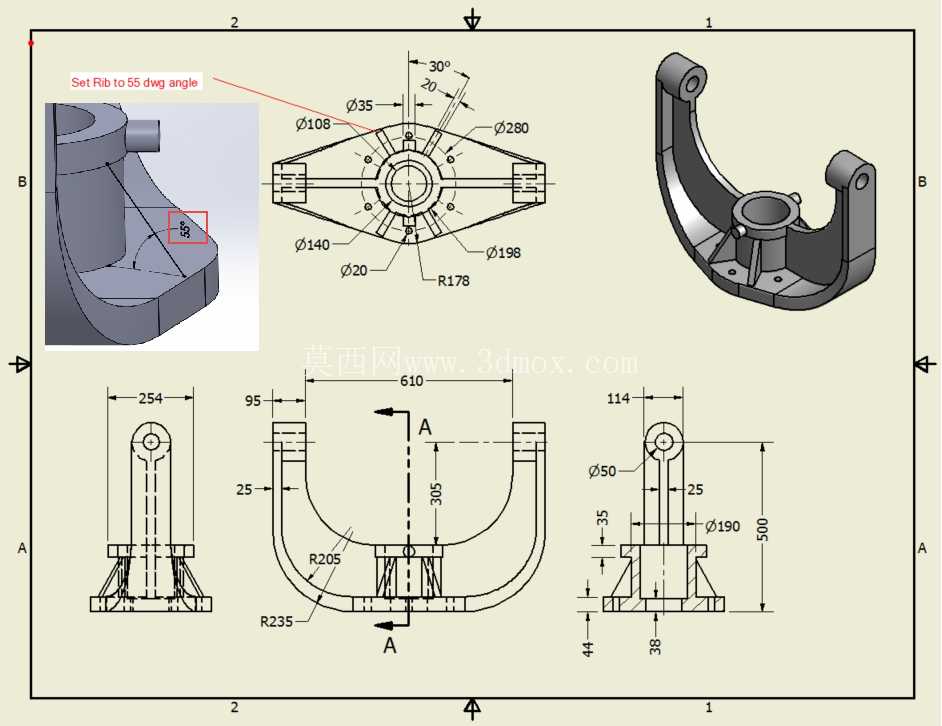

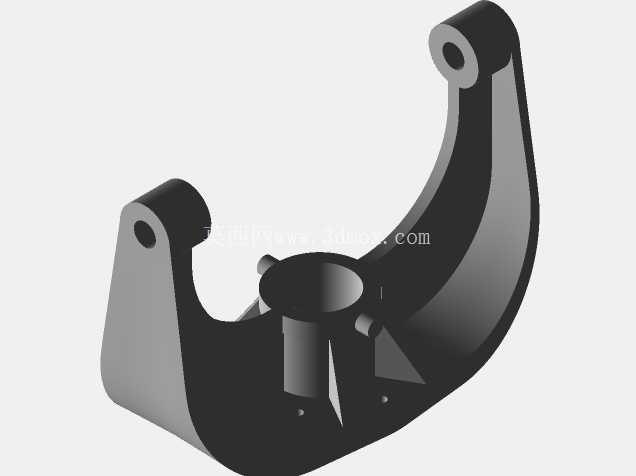

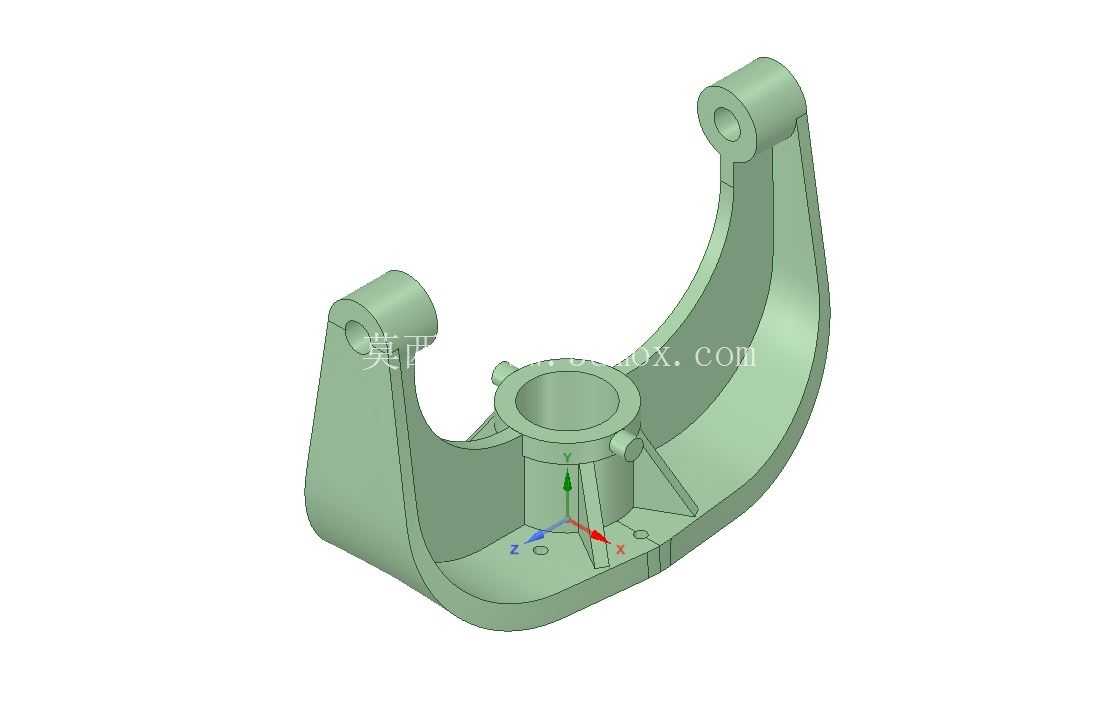

　　在电力输配系统的电源变压器装配环节，轭架是承担线圈组定位、铁芯夹持与外部载荷传递的核心结构件，日常运维中能见到不少因轭架刚性不足导致的铁芯位移、线圈松动故障，直接影响变压器运行稳定性，甚至引发绝缘破损、局部过热等问题。这款轭架采用对称弧形臂结构设计，主体为一体化铸造成型后做机加工处理，两个上端带同轴通孔的铰接耳，用于和变压器上部的夹件横梁做铰接连接，下端的环形基座则直接套接在铁芯下轭的定位柱上，中间增设的三角加强筋从基座侧壁延伸至弧形臂内侧，在不额外增加整体壁厚的前提下，大幅提升了弧形臂受侧向载荷时的抗形变能力，避免变压器运输过程中受颠簸震动时弧形臂出现塑性变形。

　　从安装边界来看，两个上端铰接耳的同轴度公差控制在0.02mm以内，保证安装后铰接销轴不会出现卡滞，下端环形基座的内孔与定位柱采用H7/h6间隙配合，既满足装配时的便捷对位需求，也能限制铁芯在水平方向的窜动，弧形臂的内凹曲面完全贴合线圈组外侧的圆弧轮廓，装配后不会与线圈外层的绝缘纸产生硬摩擦，避免绝缘层破损。设计过程中优先考虑了载荷传递路径的合理性，变压器运行时铁芯产生的振动、线圈受电动力产生的侧向推力，都会通过下端基座传递到弧形臂，再通过上端铰接耳分散到上部夹件结构上，整个传力路径没有应力集中的锐角转角，所有转角位置都做了R3-R5的圆角过渡，从根源上降低了长期交变载荷下的疲劳断裂风险。

　　不同于传统平板式轭架的结构，这款弧形结构的轭架在同等重量下的抗扭刚度提升了近40%，在户外柱上变压器这类对安装重量有严格限制的场景中，既能满足结构强度要求，也能降低整体设备的吊装负重。实际装配时，上端铰接耳的通孔内会加装绝缘衬套，避免轭架与上部夹件之间形成导磁回路产生额外涡流损耗，下端基座侧面的顶丝孔用于装配锁紧顶丝，将基座与铁芯定位柱完全锁死，防止长期运行中出现配合松动。结构设计时还预留了足够的绝缘距离，弧形臂内侧与线圈端部的距离满足10kV电压等级的空气绝缘间隙要求，不需要额外加装绝缘挡板就能满足安全规范，减少了装配时的零件数量。

　　在做结构校核时，重点验证了短路工况下的结构强度，当变压器出口发生短路时，线圈会产生数倍于正常运行的电动力，此时轭架的最大应力出现在加强筋与弧形臂的连接位置，数值远低于铸钢材料的屈服强度，不会出现结构失效，同时弧形结构的固有频率避开了变压器的正常运行振动频率，不会运行过程中产生共振放大振动幅值，降低了运行时的结构噪音。
