高压直流输电塔桁架结构仿真模型

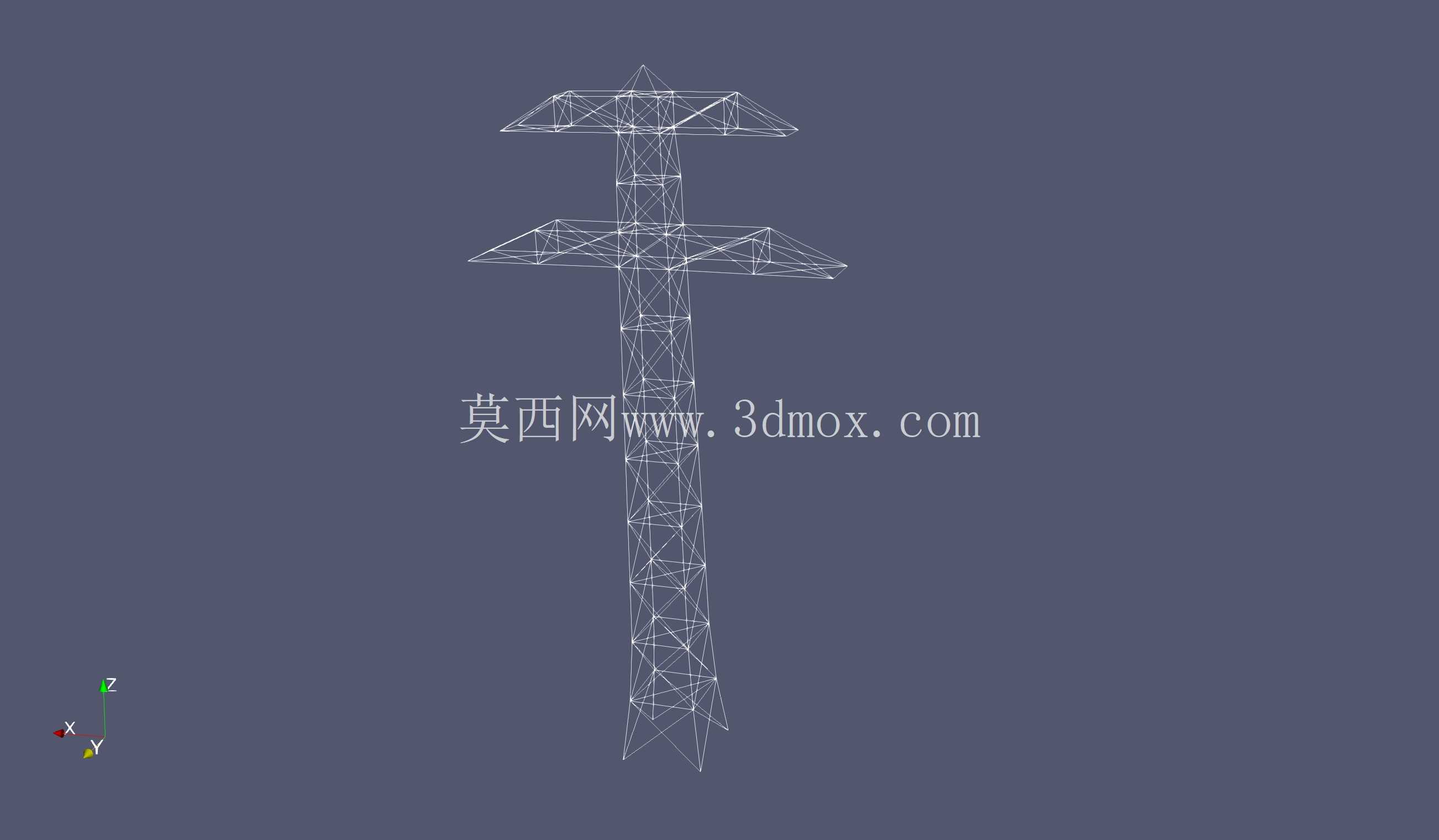

　　在长距离跨区域电力输送场景中，高压直流输电塔是支撑架空输电线路、保障电能稳定传输的核心地面构筑物，这类塔架普遍应用于±500kV及以上电压等级的直流输电工程中，承担着挂载大截面分裂导线、抵御极端风载与覆冰荷载、维持导线对地安全距离的关键作用。不同于常规交流输电塔，直流输电线路的极线布置、荷载分布特性存在明显差异，对应的塔架结构在横担悬挑长度、主材受力分配上都需要做针对性设计，本次呈现的塔架模型采用空间桁架结构形式，所有杆件均采用二力杆单元逻辑构建，完全匹配实际工程中输电塔的受力传递路径。

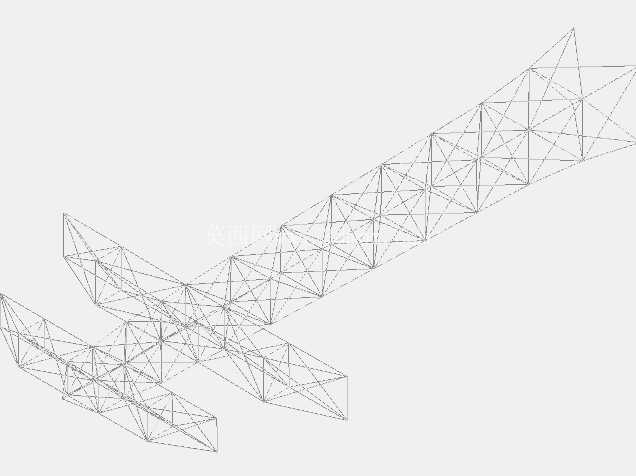

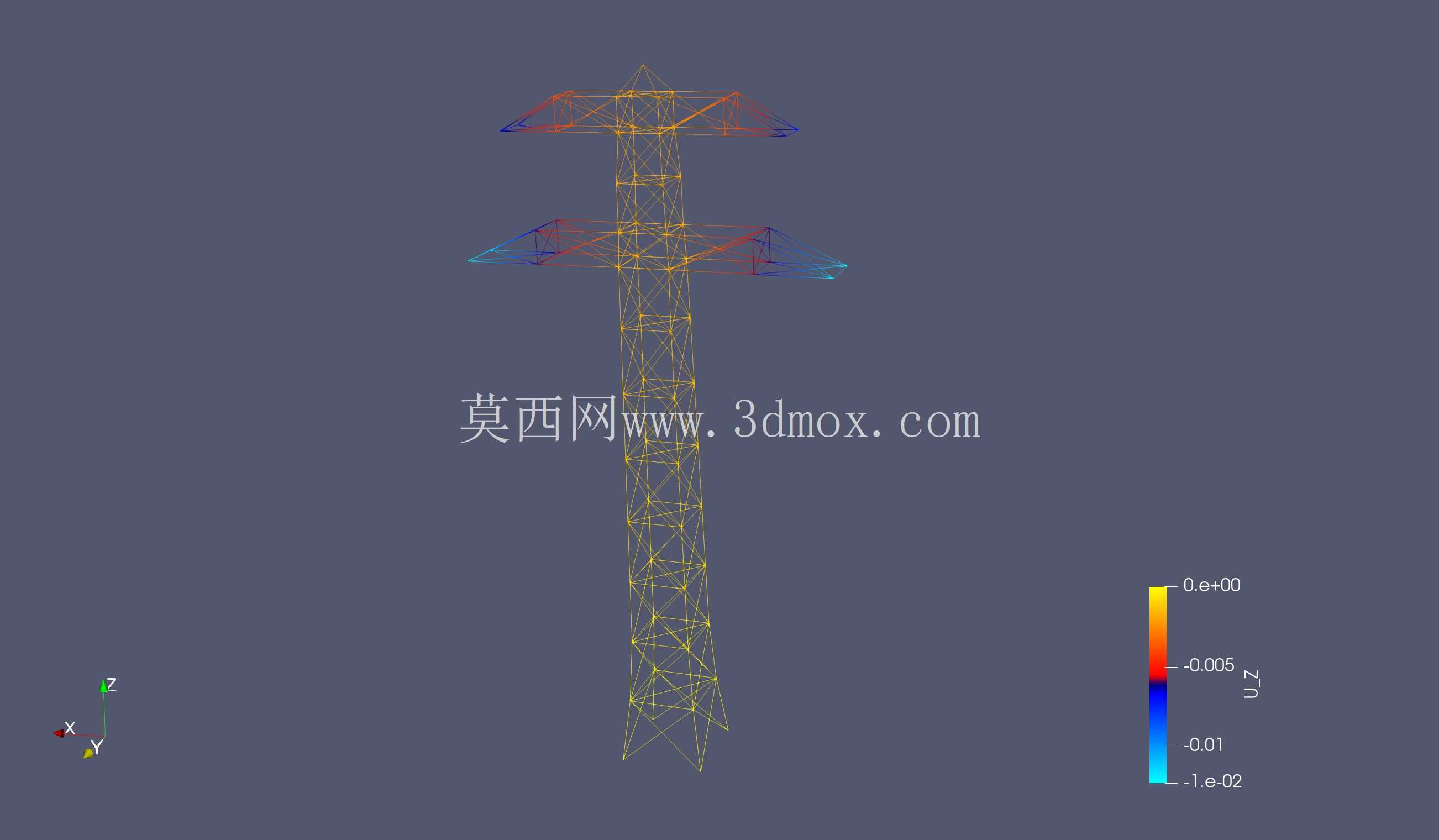

　　从结构设计逻辑来看，该塔架采用典型的格构式钢塔构型，塔身沿高度方向设置多道横隔面，每间隔一定高度通过交叉斜材形成稳定的空间受力体系，避免单根主材发生局部失稳；上下两层横担分别对应直流线路的正负极挂载点，横担端部设置挂线点结构，可匹配绝缘子串的安装连接需求，横担与塔身连接位置做了节点加强处理，通过增加辅助杆件分散挂线点的集中荷载，避免节点位置出现应力集中。模型构建阶段采用网格自动生成逻辑完成所有杆件的拓扑连接，所有杆件的连接节点均按刚接节点做简化处理，可直接导入有限元分析软件开展力学仿真计算，能够快速模拟不同风攻角、不同覆冰厚度、不同导线张力工况下的塔架整体变形、杆件应力分布情况，为塔架的结构优化、杆件截面选型提供数据支撑。从安装边界条件来看，塔架底部采用四个独立的塔脚结构，对应实际工程中的混凝土基础预埋螺栓连接位置，建模时已预留足够的安装操作空间，塔脚底板的尺寸、螺栓孔位排布均参考常规直流输电塔的通用设计规范设置，可直接对接基础施工的预埋件定位参数；塔架整体沿高度方向的截面呈渐变收窄趋势，从底部根开最大位置向上逐步缩小截面尺寸，既能够降低塔架上部的风阻面积，也能优化整塔的自重分布，降低基础的承压荷载。

　　在实际工程应用中，这类格构式输电塔的杆件全部采用等边角钢或者钢管型材，模型中所有杆件的截面参数均可根据实际工程的受力计算结果做快速替换，不需要调整整体拓扑结构；横担位置的导线挂点可根据实际工程的分裂导线数量、绝缘子串长度调整悬挑长度，适配不同电压等级、不同回路数的直流输电线路建设需求。针对高海拔、重覆冰区域的输电线路建设需求，该模型可通过调整斜材的布置密度、增大主材的截面规格，提升塔架的整体抗覆冰能力；针对沿海强风区域的应用场景，可通过优化塔身的风阻系数、调整横隔面的设置间距，提升塔架的抗风振性能，避免长期风致振动导致的杆件疲劳损伤。

　　模型的网格划分逻辑完全匹配结构力学仿真的计算要求，所有杆件单元的节点耦合完整，不存在自由节点或者悬空杆件，导入仿真软件后不需要做额外的几何清理即可直接划分单元、施加边界条件开展计算，能够大幅缩短输电塔结构设计阶段的建模周期，帮助结构设计人员快速完成不同设计方案的受力比对，筛选出兼顾结构安全性与建设经济性的最优塔架构型。在输电线路的运维阶段，该模型也可作为数字孪生底座，对接现场的应力监测、变形监测数据，实时模拟塔架的实际受力状态，提前识别杆件变形、螺栓松动等潜在安全隐患，为输电线路的状态运维提供可视化的模型支撑。
