六缸二冲程发动机曲柄连杆机构

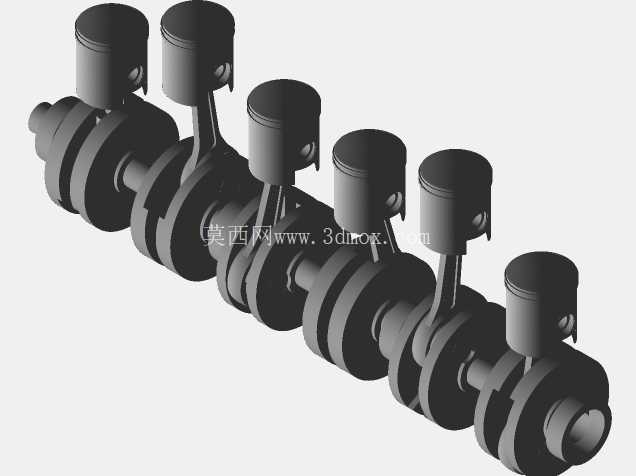

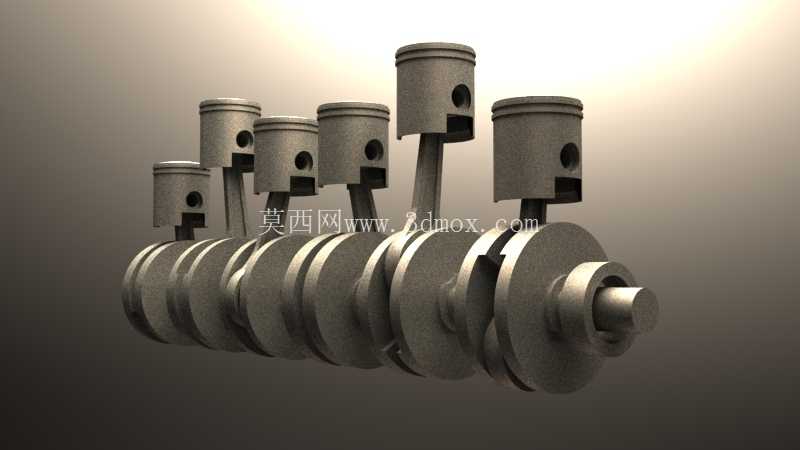

　　这套曲柄连杆机构是六缸二冲程动力装置的核心做功传递组件，在小型通用动力、摩托艇动力、轻型通航动力等对功率密度要求较高的场景中应用广泛，这类二冲程结构因为做功行程间隔短，同排量下动力输出的连续性比四冲程结构更具优势，尤其适合需要瞬时扭矩响应的动力配套场景。从结构设计逻辑来看，整套组件采用直列六缸布局，曲轴为全支撑锻钢材质，六个曲柄销按照120度夹角均匀分布，保证每旋转120度就有一个气缸进入做功行程，从根源上抵消一阶和二阶往复惯性力，让整机运行时的振动幅度控制在较低区间，不需要额外加装大体积平衡轴就能满足平稳运行要求。每个曲柄臂上都集成了平衡重结构，平衡重的扇形轮廓经过反复迭代，在抵消活塞连杆组往复惯性力的同时，尽可能减少自身旋转带来的风阻和额外转动惯量，避免曲轴加速响应滞后。活塞采用筒形设计，裙部预留了热膨胀余量，避免工作温度升高后活塞在气缸内出现卡滞，活塞销采用全浮式设计，工作状态下可以在连杆小头衬套和活塞销座孔内自由转动，让磨损均匀分布在接触表面，延长部件使用寿命。

　　连杆采用工字形截面，在保证足够抗弯抗扭强度的前提下，尽可能降低自身重量，减少往复运动产生的惯性载荷，连杆大头采用斜切口设计，方便装配时从气缸上方穿过缸套完成与曲轴的连接，大头轴瓦采用薄壁钢背铜铅合金材质，表面预留了合理的油膜间隙，保证压力润滑状态下能形成稳定的油膜，避免金属直接接触出现干磨。从安装边界来看，曲轴两端的主轴颈直径按照通用六缸动力的配套尺寸设计，前端预留了正时驱动齿轮、皮带轮的安装键槽和定位轴肩，后端预留了飞轮连接法兰和油封安装位，整套机构的轴向总长度、各缸中心距都匹配常规直列六缸二冲程动力的缸体安装空间，不需要对缸体进行额外改造就能完成装配。

　　在实际工作过程中，活塞在气缸内完成上下往复运动时，通过连杆将直线运动转化为曲轴的旋转运动，二冲程结构下活塞上行时完成曲轴箱进气预压缩和气缸内混合气压缩，活塞下行时先打开排气口排出废气，再打开扫气口完成新鲜混合气充入，整个工作循环在曲轴旋转一圈内完成，相比四冲程结构减少了气门配气机构的复杂结构，整体零件数量更少，维护成本更低。设计过程中需要重点关注各运动部件的运动干涉校验，尤其是曲轴旋转到不同角度时，连杆与曲轴平衡重、气缸壁下部的间隙要预留足够安全余量，避免高转速运行时部件碰撞；活塞在上止点位置时，活塞顶面与气缸盖的压缩余隙要控制在合理范围，既保证足够的压缩比满足燃烧要求，又避免活塞在上止点时碰撞气门或者气缸盖。

　　另外活塞环的槽位设计要匹配二冲程动力的气口位置，避免活塞环开口在运行过程中卡入气口造成断裂，活塞环的弹力参数要兼顾密封性能和摩擦阻力，既保证气缸压缩压力不泄漏，又不会因为活塞环与缸壁摩擦力过大造成功率损失和过度磨损。曲轴的油道设计采用斜向贯通结构，从主轴颈到曲柄销的油道经过圆滑过渡处理，保证润滑油能在机油泵压力作用下顺利到达连杆大头轴承位置，为高速旋转的摩擦副提供持续润滑和散热，油道入口处设置了滤网结构，避免润滑油中的杂质进入轴承间隙造成轴瓦划伤。整套机构的重量分配经过严格动平衡校验，每个活塞连杆组的重量差控制在工程允许的极小范围内，曲轴组装后经过动平衡测试，在不平衡量超出阈值的位置通过钻孔去重的方式调整，保证高转速运行时不会因为不平衡量产生额外振动，影响整机的运行稳定性和使用寿命。
