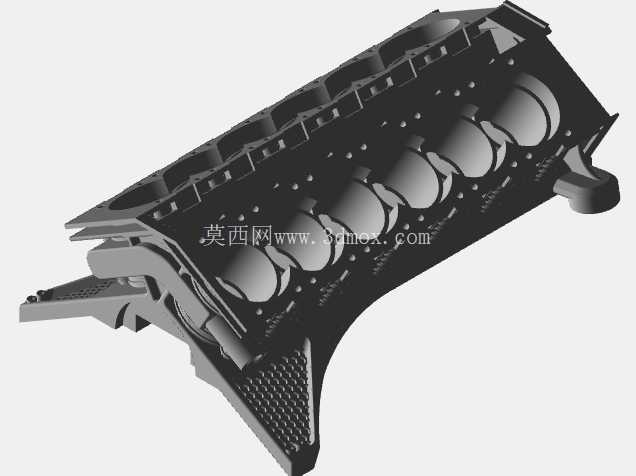

V12发动机缸体精密结构三维数模

　　在大排量高性能动力总成的开发流程中，缸体作为整台内燃机的承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装点位都要集成在这一个单体构件上，V12布局的缸体因为两列气缸呈V型夹角排布，相比直列机型对结构刚度、壁厚分布、载荷传递路径的设计要求要严苛得多。做这个数模的时候最先敲定的是两列气缸的夹角参数，这个角度直接决定了整机的宽度尺寸、重心高度还有点火间隔的均匀性，夹角选得不对，后续平衡轴布置、进气歧管走向甚至机舱安装都会出连锁问题，数模里严格还原了量产机型的夹角设定，保证两列气缸的中心距、缸筒壁厚、水套夹层的空间都和实际工程要求一致。

　　从实际装车场景来看，这类V12缸体多用于大马力豪华乘用车、高性能特种车辆以及固定动力机组，运行时每个缸筒都要承受活塞往复运动的侧推力、燃烧爆发的高压冲击，还有曲轴高速旋转带来的交变载荷，所以建模的时候特意把主轴承座的加强筋结构、缸筒外壁的支撑肋条都做了完整还原，这些结构不是为了造型好看，是实际生产中用来分散应力、避免缸筒变形失圆的关键设计——要是主轴承座刚度不足，高转速下曲轴挠曲变形会直接导致轴瓦偏磨，整台发动机的寿命会大幅缩短。

　　水套的结构是这个缸体建模里最费精力的部分，两列气缸的冷却水道要在缸体内部形成连通的回路，既要保证每个缸筒周围的冷却液流速均匀，避免出现局部过热导致的爆震、拉缸问题，还要避开主油道的布置空间，不能出现油水干涉的情况。数模里把缸体顶面的水套开孔、缸体侧面的水泵安装接口、回水通道的走向都做了精准还原，甚至水套内壁的导流凸起结构都没有省略，这些细节是做冷却水套CFD分析、流阻仿真的基础，如果省略了这些结构，仿真出来的冷却效率数据和实际情况会差很多，完全没法用于前期开发验证。

　　安装边界的处理上，数模完整保留了缸体底面的油底壳安装法兰、端面的正时链罩安装点位、两侧的发动机悬置安装凸台，还有附件驱动轮系的安装基面。做动力总成总装的时候，这些安装面的平面度、螺栓孔的位置度都是有严格公差要求的，比如缸体顶面的平面度公差一般要控制在0.05mm以内，不然装气缸垫的时候会出现密封不严，导致漏水漏气冲缸垫的故障，建模的时候所有安装孔的位置、法兰的厚度都按照实际工程尺寸设定，直接导出就能用于总装干涉检查、安装工装的设计验证。

　　另外缸体内部的主油道、分油道结构也做了完整呈现，主油道沿缸体长度方向布置，通过分油道向每个主轴承座、凸轮轴轴承位输送压力润滑油，油道的孔径、转角位置都和实际设计一致，这些结构直接影响润滑系统的机油压力、流量分配，要是油道设计不合理，高转速下远端轴承会出现供油不足，导致烧瓦抱轴的严重故障。还有两列气缸之间的夹角区域，特意还原了加强筋的交叉排布结构，这个区域是缸体刚度最薄弱的位置，交叉加强筋既能提升整体抗弯抗扭刚度，还能在不增加过多重量的前提下，降低缸体的振动噪声，提升整机的NVH表现。

　　从建模逻辑来说，整个缸体采用实体建模方式，所有倒角、拔模斜度、铸造圆角都按照实际铸造工艺要求做了处理，没有出现工艺上无法实现的尖锐棱角或者壁厚突变的结构——毕竟量产缸体都是铸造毛坯再经过机加工成型，壁厚突变会导致铸造的时候出现缩孔、砂眼等缺陷，机加工面的余量设定也符合实际生产要求，比如缸筒内壁、主轴承孔、安装法兰面都预留了合理的机加工余量，和真实的生产工艺逻辑完全匹配。不管是用于新机型开发的结构验证、教学场景下的内燃机结构拆解演示，还是维修环节的工装设计参考，这个数模的结构完整度都能满足使用需求，不需要再做额外的结构补全就能直接导入仿真软件或者装配环境使用。
