创意镂空造型果汁收纳盒结构设计

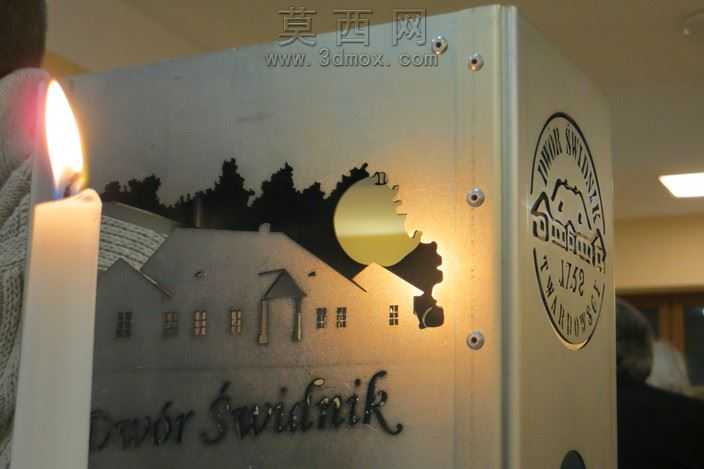

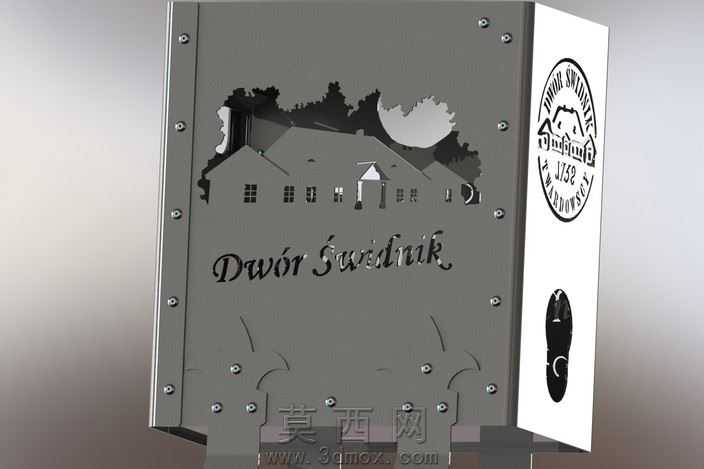

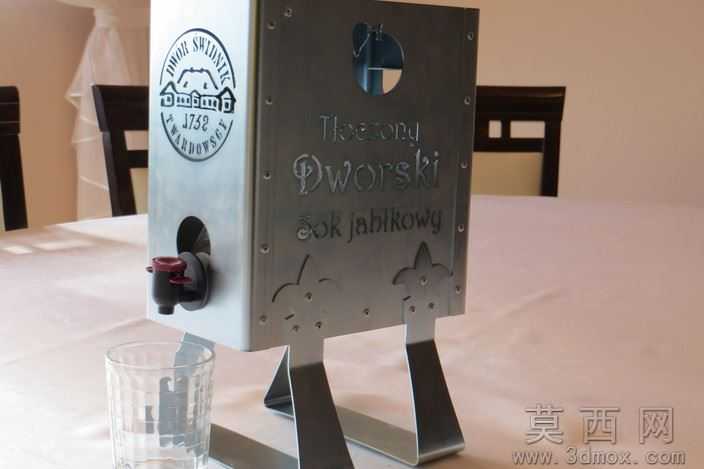

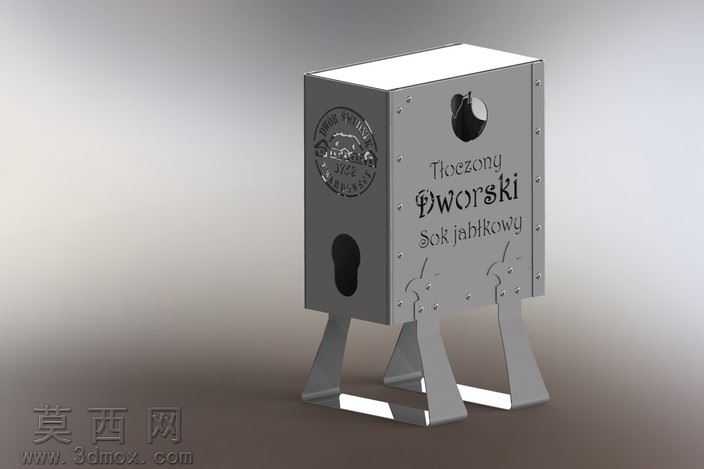

本作品为创意造型果汁收纳盒三维设计，整体建模过程依托参数化三维设计环境完成，首先从使用场景需求出发梳理核心功能逻辑：该产品核心定位为日常场景下的果汁盛装、取用收纳载体，需要兼顾实用功能与装饰展示属性，因此在建模初期先完成整体轮廓的草绘布局，确定盒体的基础长宽高比例，预留出内部储液腔体的合理容积，同时在盒体侧部规划出水龙头组件的安装位，保证出液位置符合日常取用的人体工学高度，避免接取果汁时出现液体飞溅、容器磕碰的问题。建模过程中采用多实体建模思路拆分部件，将整体结构拆分为盒身主体、装饰面板、出液龙头、连接铆钉四个核心模块，分别完成各部件的细节建模后再进行虚拟装配，装配环节严格校验各部件的配合公差，对铆钉连接位做沉孔处理，保证装配后铆钉端面与面板表面齐平，既提升连接结构的稳固性，也保证外观的平整流畅。材质与渲染环节针对不同部件做差异化材质参数调试：盒身主体采用哑光食品级塑料材质，调整材质的粗糙度、漫反射参数模拟安全接触食品的材质质感；表面装饰面板做金属蚀刻效果处理，还原金属板材镂空雕刻后的光影层次，针对镂空的房屋、树木、月亮造型做边缘倒角处理，避免尖锐棱角带来的使用安全隐患，同时调整金属材质的反射率参数，模拟暖光透过镂空缝隙投射出柔和光影的氛围感；出液龙头采用亮面镀铬金属材质，调试高光反射参数还原五金配件的光洁质感，同时对龙头的开关拨片做活动结构的运动仿真校验，保证拨片转动角度范围内无结构干涉，能够顺畅控制液体的流出与截止。设计过程中重点优化了盒体的密封结构，在龙头与盒身的连接位预留密封垫圈的安装槽，避免储液状态下出现渗漏问题，同时对盒体内壁做微小的倾斜角度设计，让剩余果汁能够自然向出液口位置汇聚，减少液体残留。整体外观的装饰图案经过多轮比例调整，让镂空图案在盒身表面的布局协调美观，兼顾日常使用的实用性与桌面陈设的装饰性，完成建模后对整体结构做壁厚校验，保证盒体各位置壁厚均匀，避免后续生产环节出现缩痕、变形等问题，所有连接结构都做了圆角过渡处理，提升日常使用的触感舒适度。
