浴缸排水口不锈钢防堵过滤网格

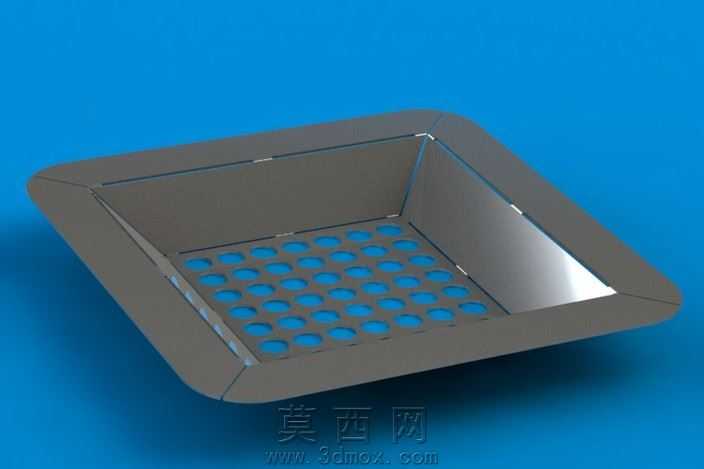

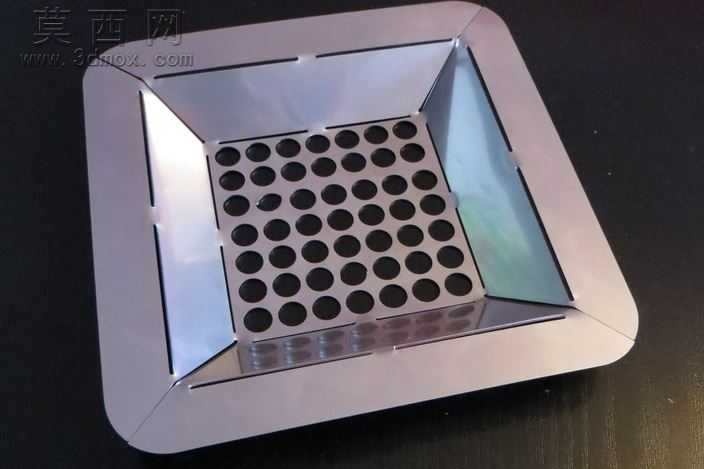

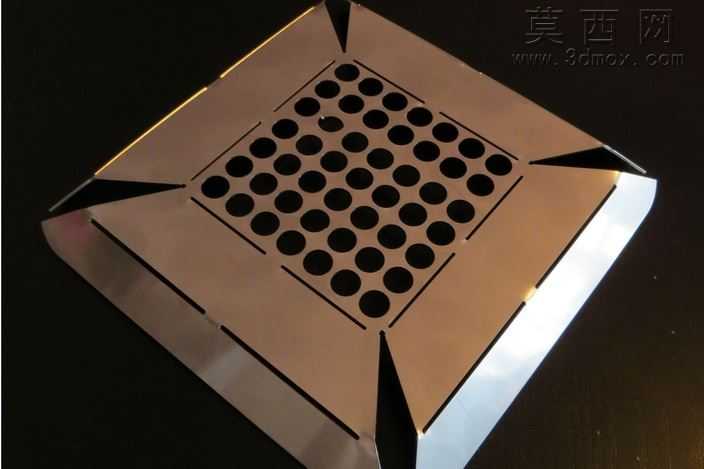

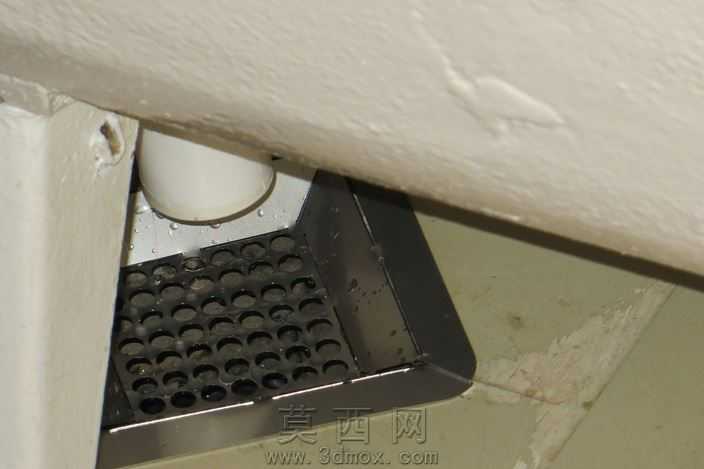

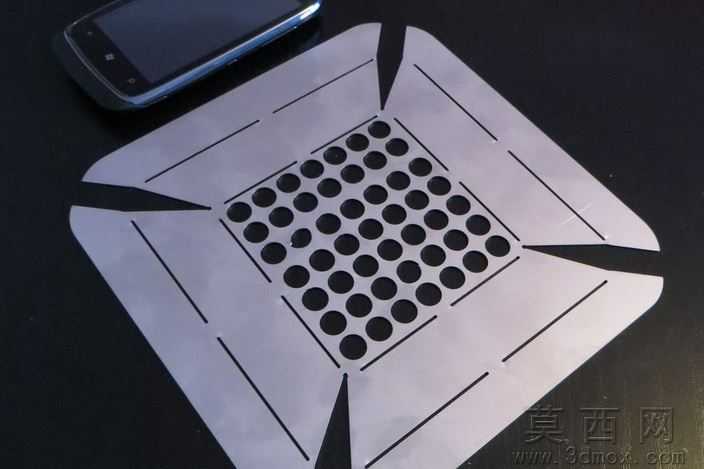

该作品为适配浴缸排水口设计的不锈钢防堵过滤网格，整体采用三维参数化建模完成全结构搭建，建模阶段先依据家用浴缸排水口的常规嵌入尺寸确定基准轮廓，将整体造型设计为带外翻安装边的方斗形结构，外翻边做了圆角过渡处理，既能够平稳搭放在排水口台阶位置避免安装后移位，也能消除尖锐边角提升使用安全性。斗状主体的侧壁设置为向内微收的倾斜角度，既可以引导水流快速向底部汇流，也能让拦截下来的毛发、小杂物集中在网格底部区域，避免散落在边缘位置增加清理难度。底部过滤区域采用规则阵列的圆形通孔设计，建模时通过线性阵列命令均匀排布滤孔，精准控制每个滤孔的孔径与孔间距，在保证排水通畅性的同时，能够有效拦截戒指、耳钉、玩具小零件等易掉落的小型物件，避免异物落入排水管道造成堵塞。材质渲染阶段选用哑光不锈钢材质，还原激光切割加工后的金属质感，表面设置细微的磨砂纹理，既符合卫浴配件的防水防锈使用需求，也能减少水渍残留带来的清洁负担。结构设计上充分考虑加工可行性，整体构件可通过激光切割不锈钢板材后，沿预设折弯线进行弯折加工成型，无需额外焊接工序，加工难度低且成型后结构强度稳定，弯折处做了微小的工艺缺口处理，避免折弯过程中板材出现开裂变形的问题。设计初衷是解决日常使用浴缸时小物件易掉落排水孔的痛点，在不影响正常排水效率的前提下，实现对排水口的防护作用，安装拆卸便捷，日常清理时只需将网格取出倒掉拦截的杂物即可，兼顾实用性与加工经济性，整体造型简洁规整，没有多余的装饰结构，完全围绕卫浴场景的实际使用需求完成结构优化。
