老式钟表日内瓦间歇停动限位机构

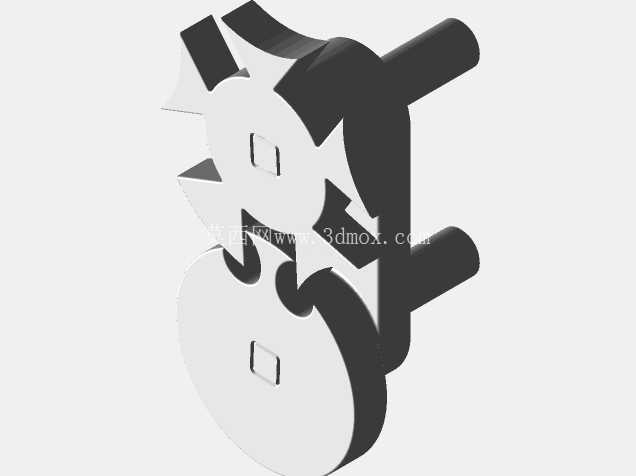

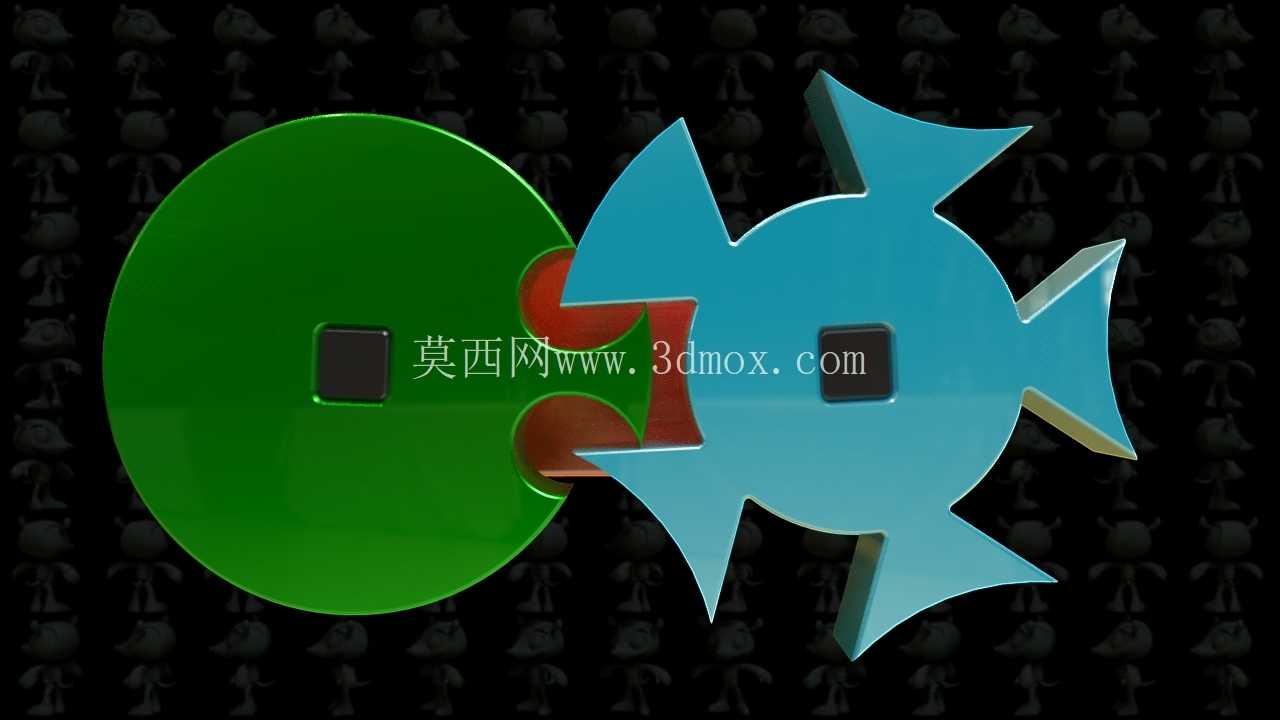

　　这套间歇停动机构最早应用于传统机械钟表的发条张紧控制回路，核心作用是在发条上链过程中限制弹簧的最大张紧行程，避免过度上链导致发条金属疲劳断裂或是齿轮啮合错位。从结构组成来看，整套机构由两个核心回转构件组成，一侧为带缺口的主动星轮，另一侧为带凸榫的从动槽轮，二者通过轴孔固定在机芯夹板的对应安装位上，安装时需要严格控制两个回转中心的中心距，保证凸榫与星轮缺口的啮合间隙控制在0.02-0.05mm区间，间隙过大会导致停动位置出现窜动，间隙过小则会在传动过程中出现卡滞磨损。

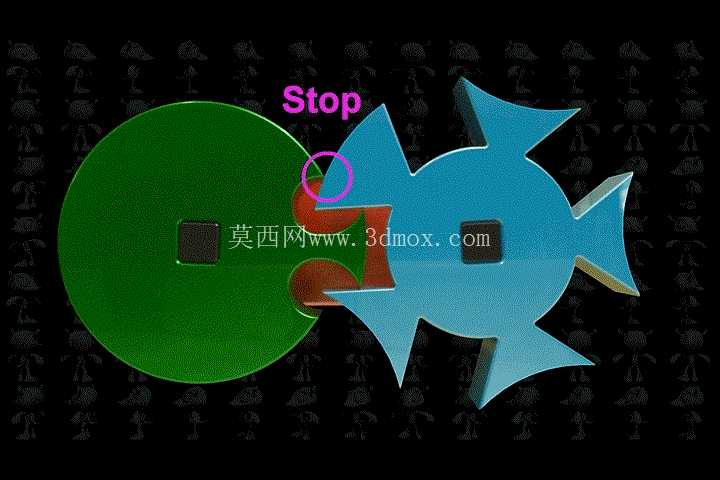

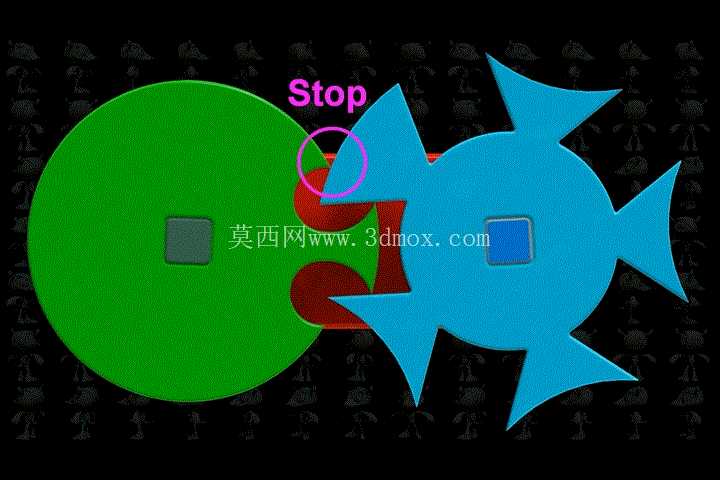

　　在实际钟表运行场景中，主动星轮随上链轴同步回转，当回转到设定的最大张紧位置时，星轮外缘的圆弧面会与从动槽轮的锁止弧面完全贴合，此时从动槽轮被完全锁止无法继续转动，连带限制上链轴的继续回转，实现上链行程的硬限位；当星轮继续回转到缺口位置时，凸榫会嵌入缺口带动槽轮转过一个固定分度角，解除锁止状态让传动链恢复正常走时的动力传递。这种间歇锁止的特性，除了钟表领域之外，也可以移植到小型自动化设备的间歇送料工位、计数分度机构中，替代传统的槽轮机构实现更小体积的分度停动控制。

　　设计这套结构时，首先要根据应用场景的最大限位行程确定星轮的分度角，常规钟表用的停动机构星轮多为4齿或6齿结构，对应每次锁止转过90度或60度，齿形的轮廓曲线需要采用渐开线修正设计，减少啮合切入时的冲击，避免长期运行后齿面出现点蚀磨损。两个构件的轴孔位置需要设计同轴的凸台结构，与夹板上的定位轴采用间隙配合，配合面的表面粗糙度需要控制在Ra1.6以下，降低回转过程中的摩擦阻力；锁止弧面的同轴度公差需要控制在0.01mm以内，保证锁止状态下不会出现滑位脱开的问题。

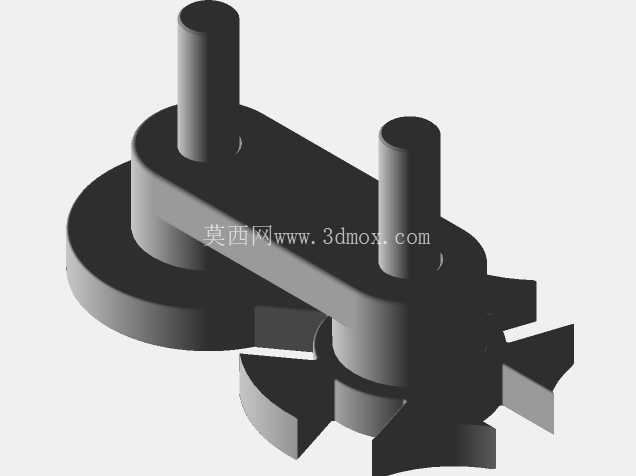

　　从安装边界来看，整套机构的整体厚度不超过8mm，适配常规机械机芯的夹板层间距，两个安装轴孔的中心距根据星轮直径不同通常在15-25mm区间，安装时需要在轴孔处添加微量的钟表油进行润滑，减少长期回转的磨损。构件的材质通常选用黄铜或是不锈钢材质，黄铜材质的自润滑性能更好，适合长期无维护的钟表运行场景，不锈钢材质的强度更高，适合移植到工业设备的间歇工位时使用。需要注意的是，这套机构属于无实体柔性接触的传动结构，传动过程中没有额外的缓冲部件，因此不适合高速重载的传动场景，仅适用于低转速、小扭矩的分度限位场景，运行转速建议控制在每分钟30转以内，避免高速下的啮合冲击导致构件崩齿。

　　在做三维结构校验时，需要重点做运动仿真干涉检查，确认凸榫在切入和切出星轮缺口的全过程中，不会与星轮的齿面发生剐蹭，锁止状态下两个弧面的贴合长度不小于3mm，保证锁止的可靠性；同时要校验轴孔的受力情况，在最大限位扭矩下轴孔的剪切应力要低于材质的许用应力，避免长期受力后轴孔开裂。对于需要移植到其他设备的场景，可以根据实际的扭矩需求按比例缩放构件尺寸，调整星轮的齿数来改变分度角，适配不同的停动行程需求，比如在小型输送带的间歇送料场景中，可以将星轮齿数调整为8齿，实现每次45度的分度回转，配合输送带的辊筒实现定距送料，相比传统的槽轮机构，这种日内瓦停动机构的结构更紧凑，占用的安装空间更小，不需要额外的锁止部件就能实现可靠的停动定位。
