卡姆林按动式自动铅笔精细三维结构

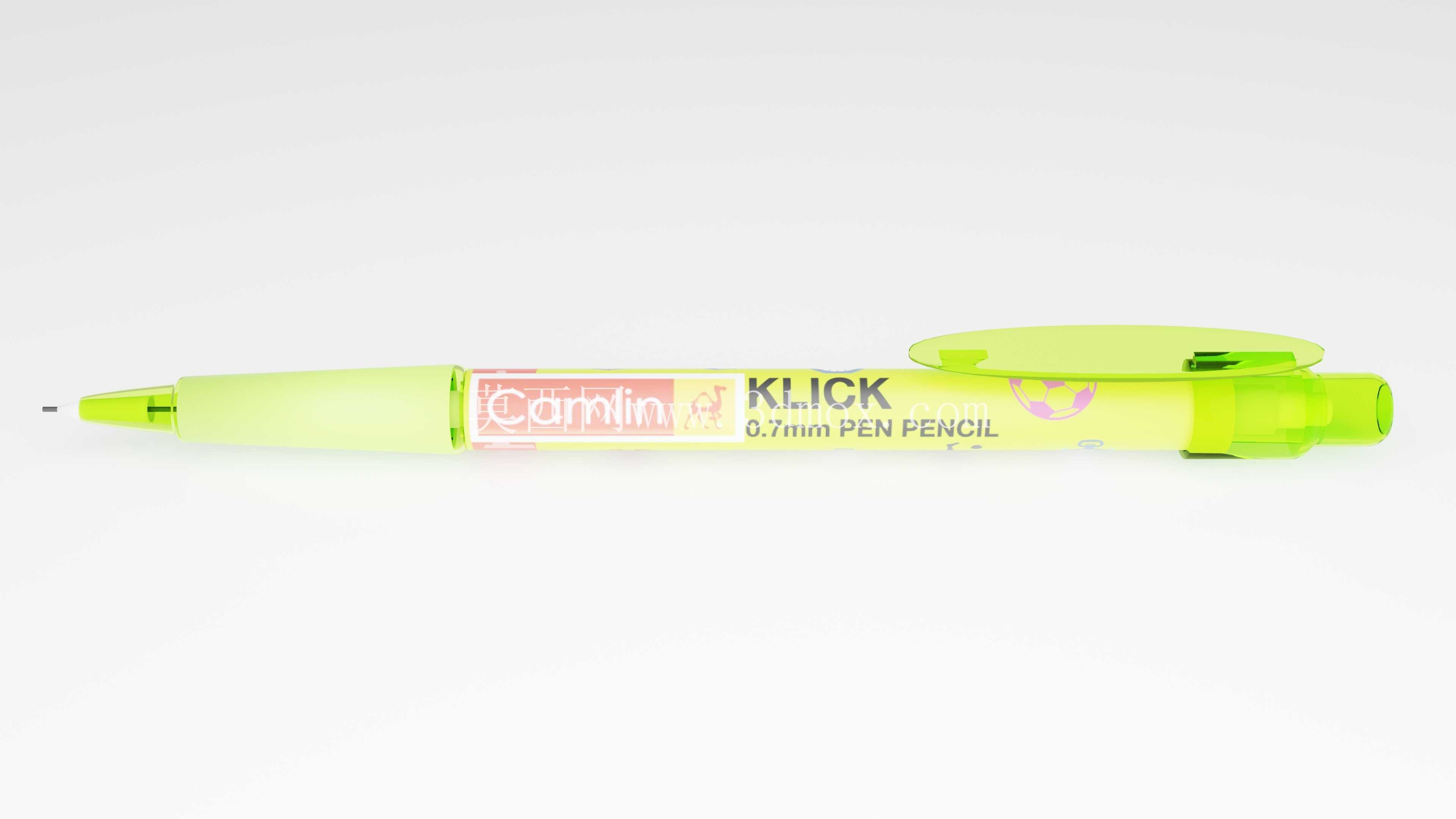

　　日常办公与学生场景中，自动铅笔是高频使用的书写工具，这款按动式自动铅笔的三维建模，完全还原了实物的装配逻辑与细节特征，可用于文具产品的结构验证、外观迭代以及教学演示场景。从结构拆解来看，整笔采用模块化设计思路，笔身主体为薄壁注塑结构，握持区域做了微弧收腰处理，匹配日常书写时的手指握持姿态，避免长时间书写产生的硌手感，笔夹部分采用半透明绿色塑料材质，与笔身的浅绿色调形成视觉层次，笔夹内侧做了倒扣结构，可稳定夹持在笔记本、口袋等位置，不会轻易脱落。

　　按动机构位于笔尾位置，内部集成了弹簧、铅芯存储仓、出芯卡扣三个核心部件，按动行程控制在4mm左右，每一次按动可稳定送出0.7mm规格的铅芯，出芯长度控制在0.3-0.5mm区间，既保证书写时铅芯不易折断，也避免出芯过长导致的铅芯晃动问题。笔嘴部分采用锥形收窄设计，金属材质的出芯导管内嵌在塑料笔嘴内，导管内径与铅芯直径做了0.05mm的间隙配合，保证铅芯送出过程顺滑无卡顿，同时锥形笔嘴可以在书写时提供清晰的视线，方便用户精准控制书写轨迹。

　　建模过程中，所有零件的配合公差都按照注塑件的常规公差标准设置，笔身前后段的螺纹配合采用M8×0.75的细牙螺纹，旋合长度为8mm，保证装配后笔身无松动、无错位，笔夹与笔身的装配采用卡扣式连接，卡扣的过盈量设置为0.2mm，既保证装配后笔夹不会松脱，也能让笔夹保持一定的弹性夹持空间。铅芯存储仓的内径设置为6mm，可容纳15根左右的0.7mm铅芯，仓壁厚度均匀控制在1.2mm，避免注塑过程中出现缩痕、缺胶等缺陷。外观设计上，笔身表面做了细晒纹处理，模拟实物的磨砂触感，避免握持时打滑，笔身中部的标识区域做了凹刻处理，可清晰呈现品牌与规格信息，笔帽部分的透明件做了透光率设置，还原半透明塑料的视觉效果。

　　从安装边界来看，整笔装配完成后的总长度为145mm，笔身最大直径为11mm，笔夹突出笔身的高度为3mm，整体尺寸符合常规自动铅笔的便携要求，可轻松放入常规笔袋、文具盒内，不会占用过多空间。在实际产品开发场景中，该三维模型可直接用于结构干涉检查，验证按动机构的运动行程是否合理，弹簧的压缩量是否匹配按动力度需求，也可用于快速制作手板样件，验证外观手感与装配可行性，对于文具设计从业者来说，模型的细节还原度足够支撑前期的方案评审与迭代优化，不需要再从零开始搭建基础结构，可直接在现有模型基础上调整外观曲面、更换材质配色，大幅缩短产品开发周期。建模时还考虑了零件的注塑工艺可行性，所有塑料零件的拔模斜度都设置为1.5度，避免脱模时出现刮伤，筋位厚度控制在壁厚的0.6倍，防止注塑时出现表面缩印，笔身的分型面设置在笔身中线位置，保证外观面无明显合模线痕迹。
