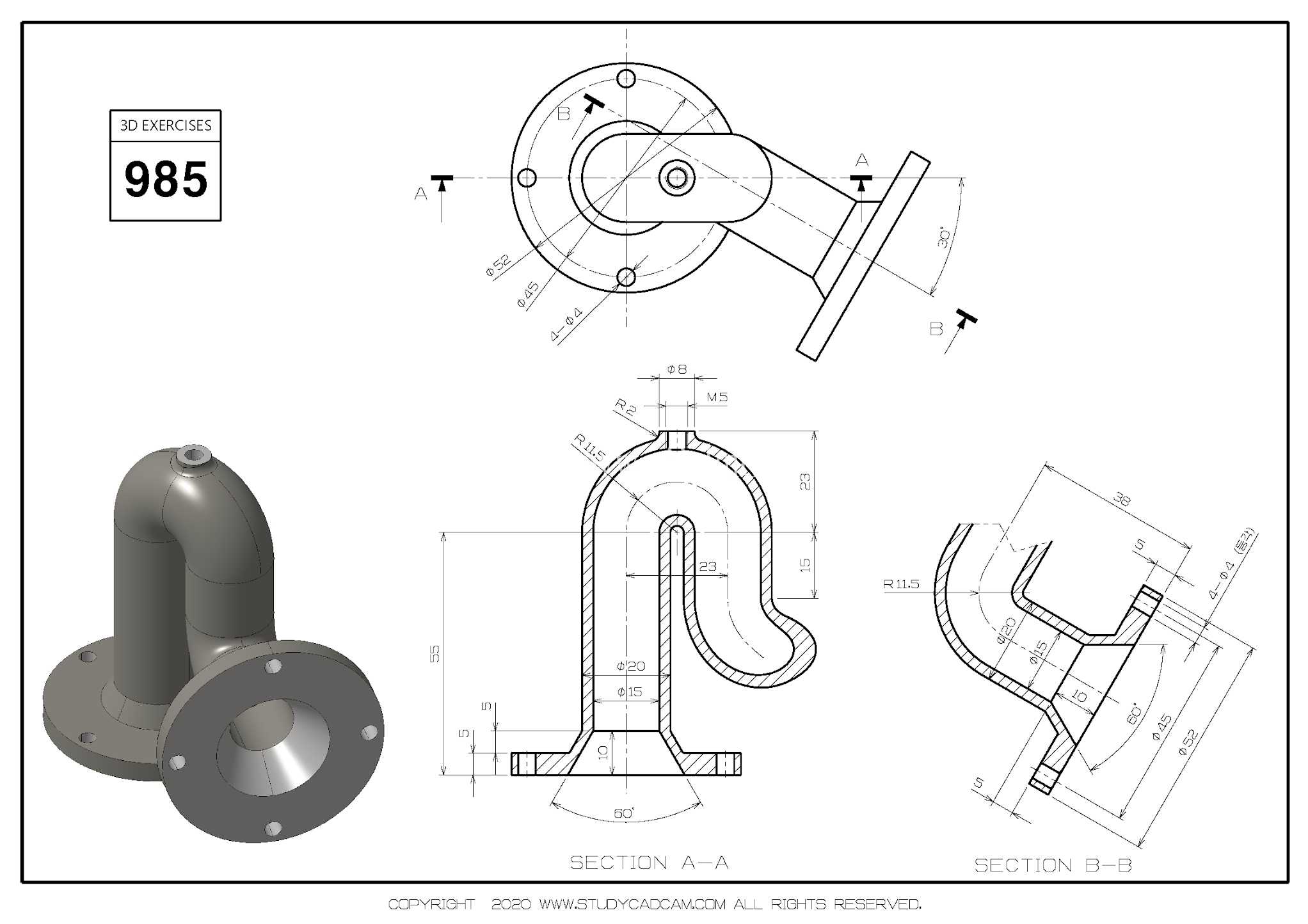

带双侧法兰连接的90度弯通管路构件

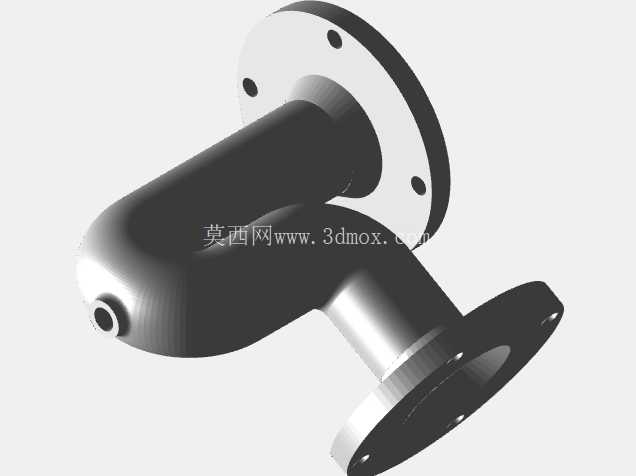

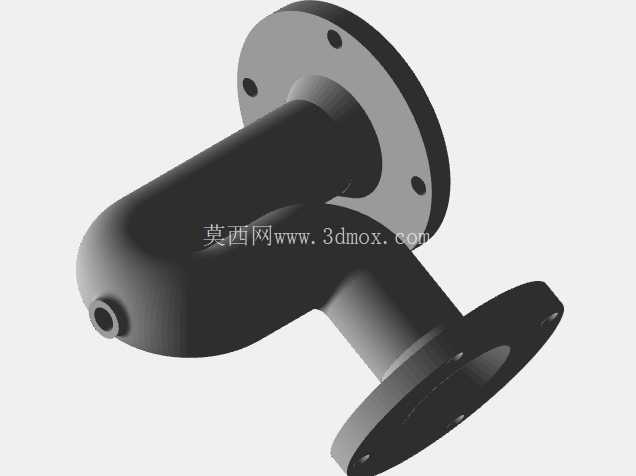

　　在工业流体输送系统的布局搭建中，受安装空间、设备接口朝向、管路走向规划的限制，经常需要用到转向类管路构件来完成管路方向的切换，这款带双侧法兰的弯通管路就是针对这类场景设计的结构件。不同于普通的直角弯头，这款构件采用一体成型的弯腔结构，两个连接端分别配置标准圆形法兰盘，法兰盘上预留均匀分布的螺栓过孔，可直接与对应通径的管路、设备端法兰完成对接，无需额外焊接转接头，能有效减少管路连接点的泄漏风险。

　　从实际应用场景来看，这类弯通管路可适配低压流体输送工况，涵盖工业循环水系统、普通化工介质输送、气动系统管路布局、小型设备的外接管路连接等场景，尤其适合安装空间局促、无法通过多段直管加弯头拼接完成转向的位置，一体结构的刚性更好，长期运行下不会出现拼接段错位、密封失效的问题。在设计思路上，这款构件优先考虑了流道的平顺性，弯管段的转弯处采用大圆弧过渡设计，而非直角折角结构，能大幅降低流体经过转向位置时的阻力损失，减少湍流产生的概率，避免管路运行过程中因流体冲击产生额外振动。法兰端的密封面采用平面结构，可适配橡胶垫片、四氟垫片等常规密封件，安装时只需按照对角顺序紧固法兰螺栓，就能保证连接面的密封压力均匀，降低后期运维的密封更换难度。

　　从安装边界来看，两个法兰端的轴线呈90度垂直分布，法兰盘的外径、螺栓孔中心距、螺栓孔直径均匹配对应通径的通用法兰标准，安装前只需确认两端对接接口的法兰规格一致，预留出法兰螺栓的操作空间即可完成装配，不需要额外制作安装支架，构件本身的刚性可支撑自身重量，小通径工况下甚至无需额外做管路支撑。弯管主体的壁厚经过受力校核，可承受常规低压管路的工作压力，侧壁预留的小通径接口可作为测压口、排气口或者排空口使用，无需在管路上额外开孔焊接接头，减少现场施工的工作量。在结构细节处理上，法兰盘与弯管主体的连接位置做了圆弧过渡加强，避免应力集中导致的连接位置开裂，即使管路存在轻微的安装错位，过渡段的结构也能分散局部应力，不会出现焊缝断裂的问题。

　　流道内壁做了顺滑处理，没有明显的凸起或者台阶，流体经过时不会出现积留死角，对于输送含有少量固体颗粒的介质时，也不容易出现沉积堵塞的问题。这类弯通构件在设备改造项目中实用性很强，很多老旧设备的管路升级时，原有接口位置固定，重新铺设直管的成本高、施工难度大，采用这种一体弯通法兰件，可以快速完成管路转向对接，大幅缩短施工周期。同时在新设备的管路设计中，采用这类标准件可以减少非标焊接件的使用量，降低加工成本，也方便后期的备件更换，不需要专门测绘定制配件，直接按照法兰通径选型即可替换。需要注意的是，这类构件的安装要避免承受额外的轴向拉力，法兰对接时要保证两端管路的同轴度偏差在允许范围内，不能强行靠螺栓拉力拉拢错位的法兰，否则会导致法兰面密封失效，甚至造成弯管段的变形。日常运维中，只需定期检查法兰连接位置的密封情况，检查螺栓是否存在松动，不需要做额外的维护，整体结构的可靠性很高，适合长期连续运行的管路系统使用。
