双孔连接吊耳式传动连杆结构

　　这类双孔长圆形连杆构件，在轻载传动、工位联动、工装夹具的力传递场景中应用十分广泛，常见于小型自动化设备的行程联动结构、工装夹具的锁紧联动单元、轻工机械的执行端传动链路里，核心作用是在两个定距安装点之间传递往复摆动力，或是作为铰接连接件补偿小范围的安装同轴度误差，避免硬连接带来的装配应力集中。

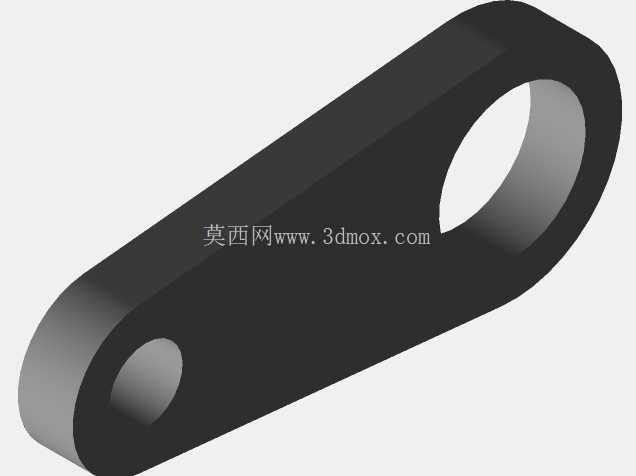

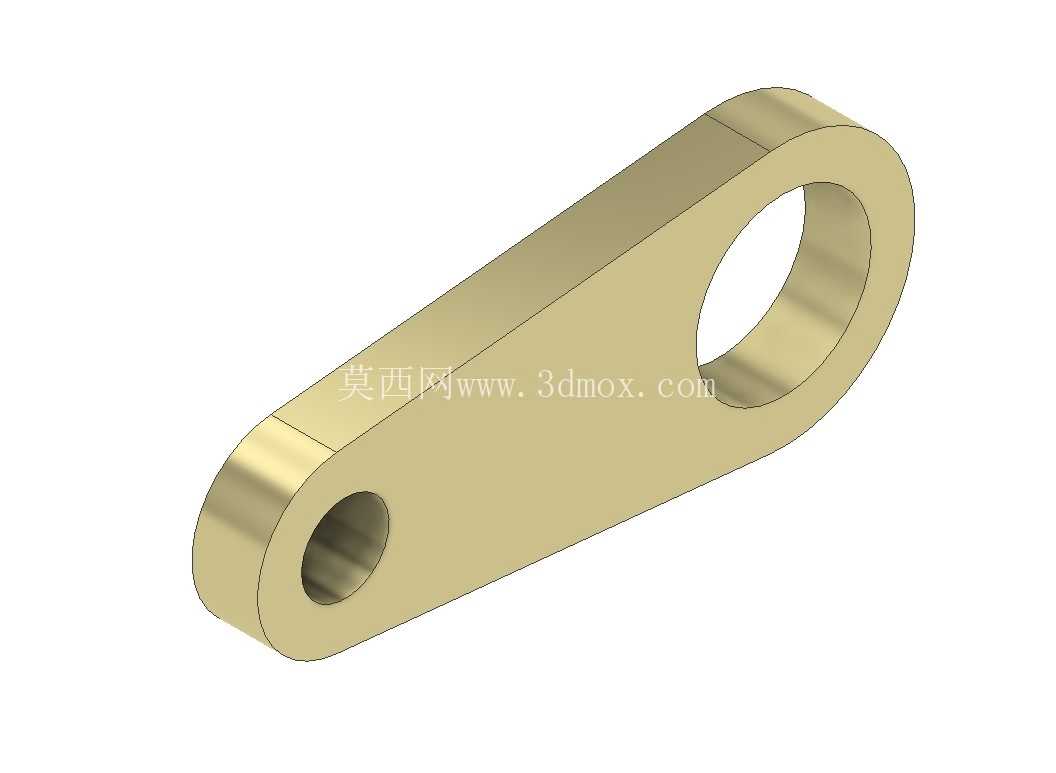

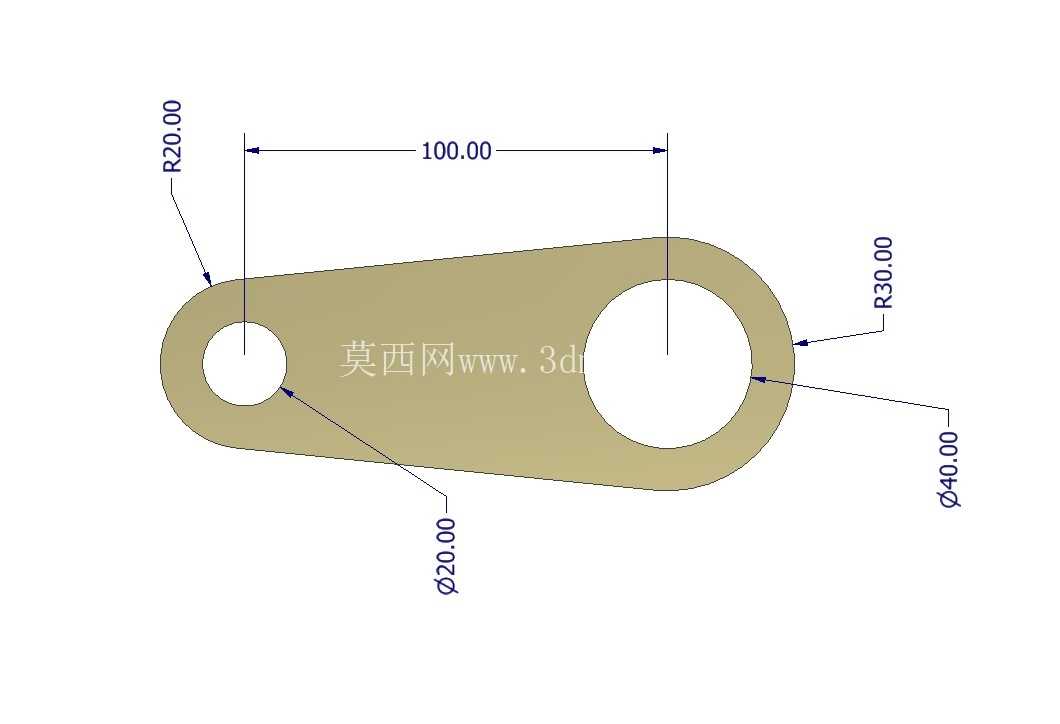

　　从结构设计逻辑来看，整体采用长圆形的一体式板状结构，没有多余的冗余设计，两个端部的圆孔分别对应铰接安装位，其中一端圆孔直径为20mm，适配M18规格的铰接销轴或者带肩衬套，外轮廓做R20的圆弧过渡，刚好和内孔形成等宽的环形受力边，保证销轴压装或者铰接转动时，孔壁的受力均匀，不会出现局部应力集中导致的孔口开裂问题；另一端的圆孔直径为40mm，适配M36规格的铰接销轴，外轮廓做R30的圆弧过渡，同样保证孔周的壁厚均匀，两个孔的中心距严格控制在100mm，这个尺寸直接决定了联动结构的行程摆幅，在做机构运动仿真的时候，这个中心距是核心的运动参数，一旦偏差超过0.1mm，就会导致联动工位的位置精度超差，甚至出现运动卡滞。

　　构件的整体外轮廓在两个圆孔之间采用直线段平滑连接两端的圆弧，板件的厚度可以根据实际负载需求选配，轻载场景下选用6-8mm厚的Q235钢板冲压或者线切割加工即可，中载场景下可以选用45号钢调质处理后加工，孔位需要做铰孔工艺保证表面粗糙度达到Ra1.6，和销轴配合的时候选用H7/h6的间隙配合，保证铰接转动灵活无卡滞，同时不会有过大的旷量。在安装边界上，需要注意构件摆动过程中的外轮廓扫掠空间，因为大端外圆半径为30mm，小端外圆半径为20mm，安装时要保证周边35mm范围内没有其他结构干涉，避免摆动过程中出现磕碰。

　　这类连杆结构在设计的时候特意做了等强度优化，两个孔位周边的壁厚保持一致，杆身部分的宽度和孔边的受力宽度匹配，不会出现局部强度过剩或者薄弱的问题，在实际使用中，通常会在两个孔位内加装自润滑铜套，减少铰接转动的磨损，延长构件的使用寿命，不需要频繁做润滑维护，适合在长期往复摆动的工况下使用。很多小型输送线的挡料机构、工装夹具的同步锁紧结构、非标设备的门体联动结构里，都会用到这类结构，相比定制的异形连杆，这种对称式的长圆双孔结构加工难度低，不需要复杂的工装，普通的线切割或者激光切割设备就可以完成外形加工，后续只需要做孔位的精加工即可，加工成本低，互换性好，一旦出现磨损可以快速替换，不需要对整套机构做调整。在建模的时候，需要重点标注两个孔的中心距、孔位直径、外轮廓圆弧半径这些核心参数，所有的过渡位置都要避免尖角，防止热处理或者受力的时候出现应力开裂，孔口位置可以做0.5mm的倒角，既方便销轴装配，也可以去除加工毛刺，避免安装的时候划伤操作人员。
