Microchip SOIC28封装MPU三维结构模型

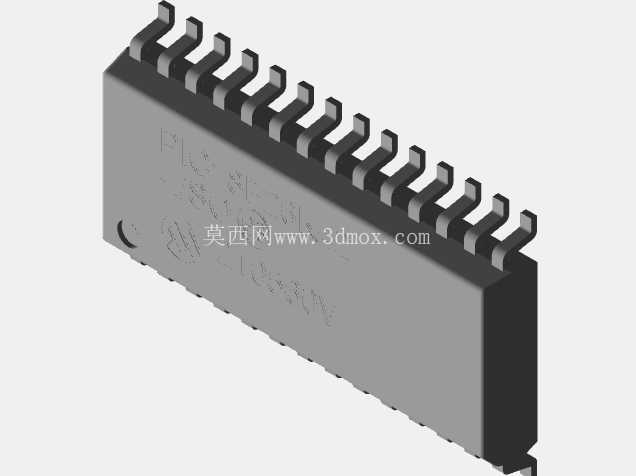

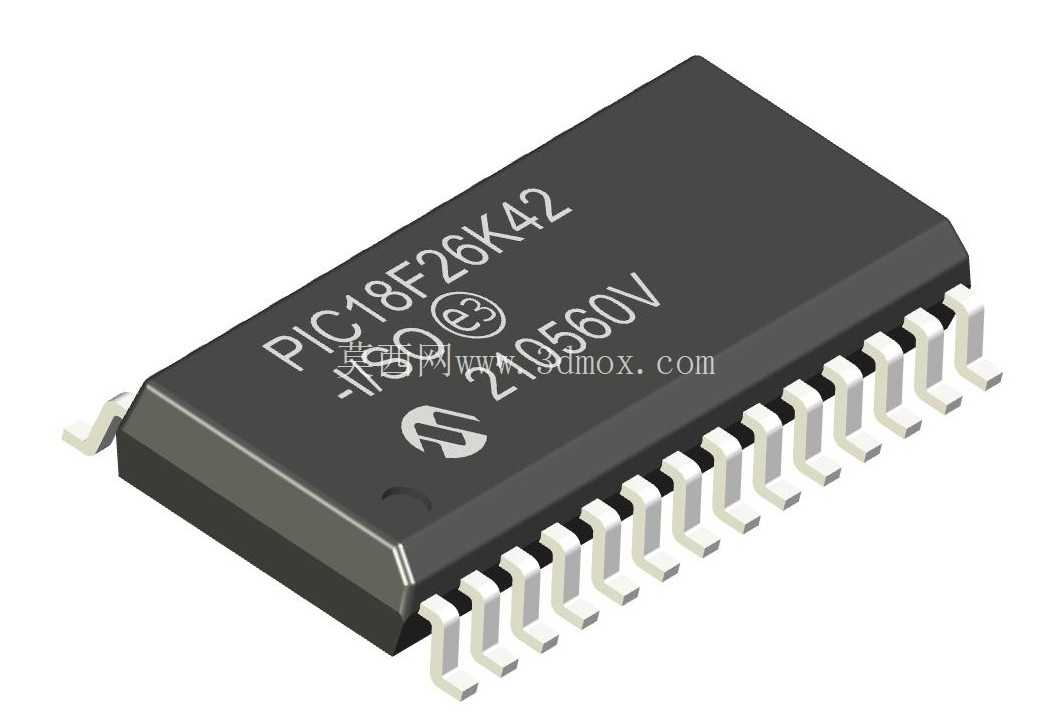

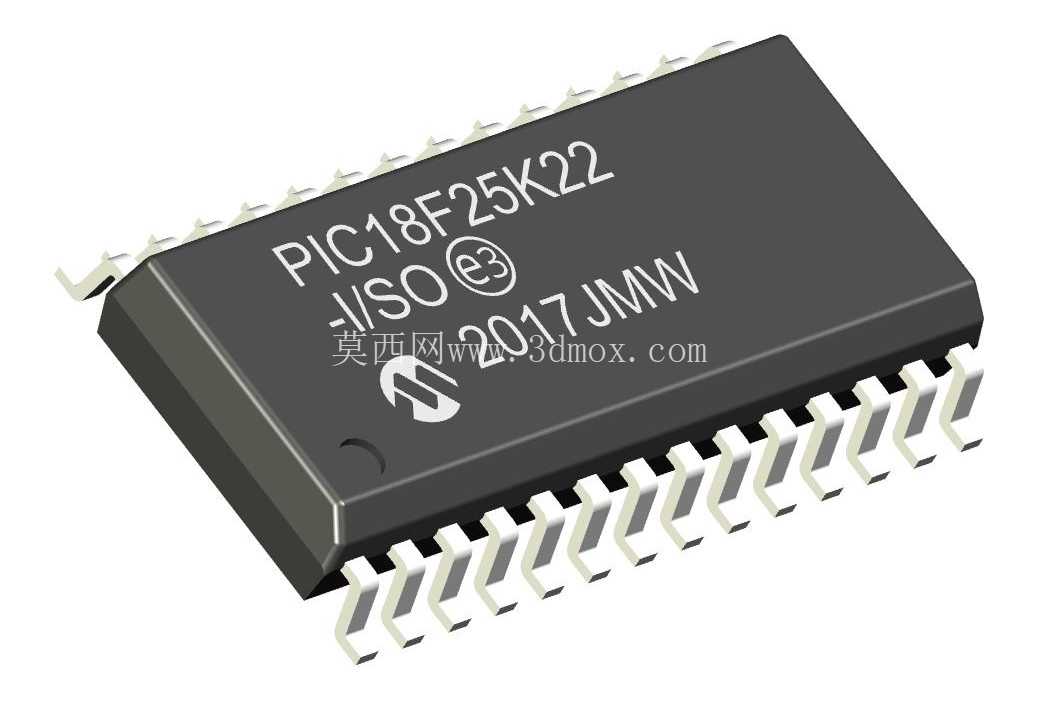

　　在工业控制板卡开发、嵌入式教学演示、电子产品结构预研的场景中，SOIC封装的微处理器是板级设计里出镜率极高的核心器件，很多结构工程师在做PCB布局适配、整机内部空间校核、产品演示素材制作时，都需要精准还原这类贴片芯片的三维形态，避免出现结构干涉、装配间隙不足的问题。这个模型还原的是Microchip旗下SOIC28封装的MPU器件，完全贴合实际量产器件的外形特征，引脚的排布间距、塑封本体的倒角弧度、引脚的弯折角度都和实物保持一致，能直接导入结构设计场景完成板卡堆叠的空间校验。

　　从实际工程使用的角度看，这类贴片芯片的三维模型最核心的作用，是在结构设计阶段提前预判装配风险：很多工程师在做板卡布局时，容易忽略芯片塑封本体的高度、引脚伸出本体的长度，导致后期装配时芯片和上方的屏蔽罩、结构件产生干涉，或是引脚和周边贴片元件的安全距离不足，引发焊接连锡、绝缘间距不够的问题。这个模型严格遵循SOIC28封装的机械尺寸规范，塑封本体的长度、宽度、厚度都按照器件手册的标称尺寸做了还原，两侧鸥翼型引脚的节距、引脚宽度、引脚伸出塑封的长度、引脚弯折后的共面度都做了精准复刻，能直接用于PCB结构的干涉检查，不需要设计师再手动测量器件尺寸搭建简化模型。

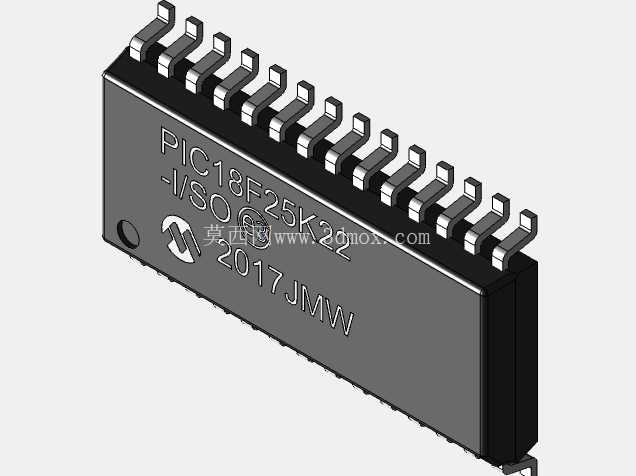

　　设计这类电子元器件三维模型的时候，首先要区分不同封装的细节差异：SOIC封装和同引脚数的TSSOP封装在本体宽度、引脚节距上有明显区别，不能通用模型替代，否则会直接导致结构校核出错。这个模型在塑封本体的表面做了标识区域的结构还原，对应实物芯片表面的丝印位置，在做产品演示动画、教学课件素材的时候，可以直接替换丝印内容匹配不同的演示场景，不需要额外做表面贴图的调整。引脚部分的模型做了细节处理，还原了鸥翼引脚弯折处的圆弧过渡，而不是简单的直角弯折，更贴近实际冲压成型的引脚形态，在做装配仿真、焊接工艺模拟的时候，引脚形态的准确性会直接影响仿真结果的参考价值。

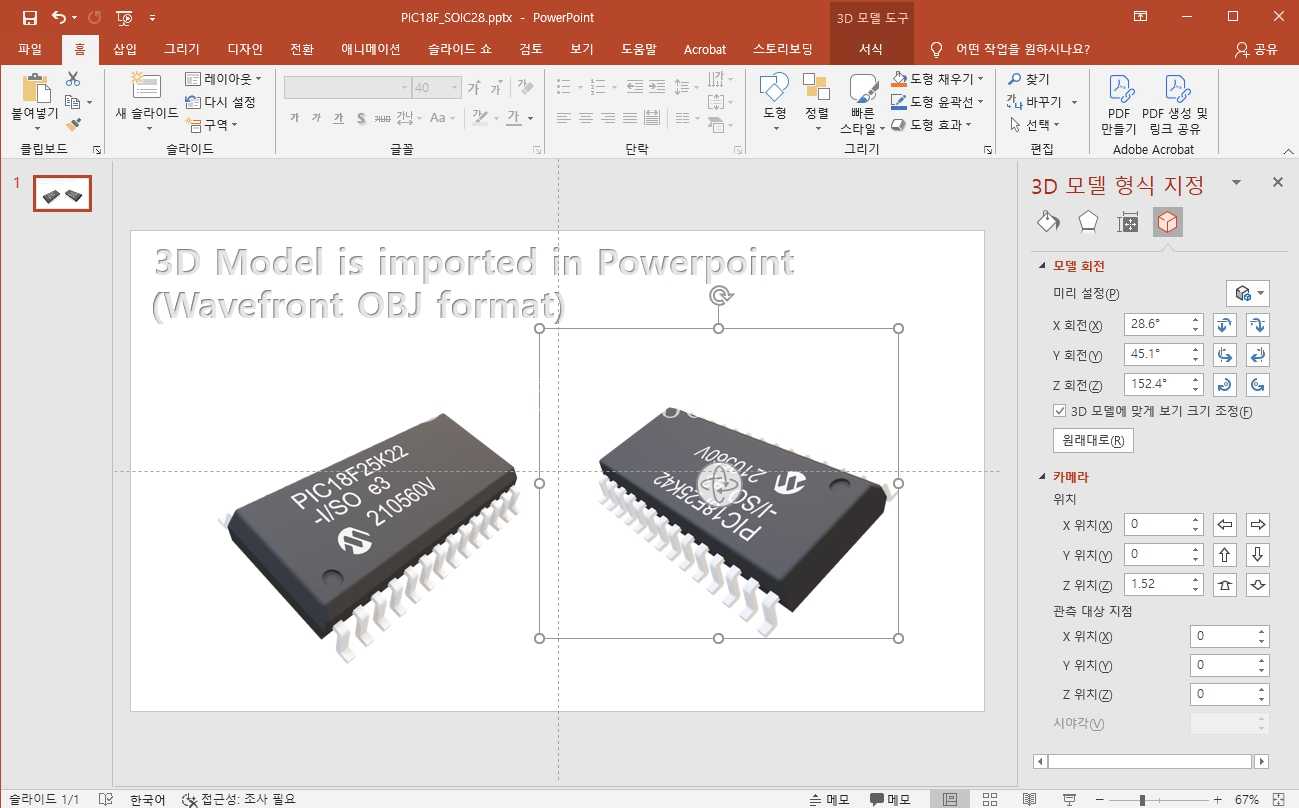

　　从安装边界的维度看，这个模型预留了标准SMT焊接所需的引脚焊盘空间参考，导入PCB设计软件时，可以直接匹配对应封装的焊盘位置，不需要额外调整坐标对齐。塑封本体底部的悬空高度也按照实际器件的成型特征做了还原，能准确反映芯片焊接后和PCB板面之间的间隙，方便工程师评估底部 underfill 填充空间、或是板上走线的安全距离。对于需要做产品演示文稿的场景，这个模型的面数做了合理优化，既保留了足够的细节辨识度，又不会因为模型面数过高导致演示文件卡顿，在做产品拆解动画、板卡结构展示的时候，能清晰呈现芯片在整板上的安装位置和周边器件的空间关系。

　　在嵌入式开发的教学场景里，这类精准的芯片模型可以用来搭建实训用的虚拟板卡，让学员在三维环境里熟悉贴片元器件的封装形态、焊接位置，比单纯看二维封装图更有空间感。在做整机产品的热仿真前置评估时，准确的芯片外形尺寸也能帮助工程师计算器件的散热表面积，评估芯片和周边散热结构的距离，提前规划散热路径，避免后期样机测试时出现芯片过热的问题。很多工程师在做方案汇报的时候，也会用这类三维模型搭建产品的内部结构示意图，比平面示意图更直观，能清晰向非技术背景的决策层展示核心器件的布局和空间占用情况。

　　需要注意的是，这类封装的微处理器在实际应用中，不同厂商的同封装器件可能会在塑封厚度、引脚共面度上有微小差异，这个模型采用的是行业通用的SOIC28封装标称尺寸，能覆盖绝大多数同封装器件的结构校核需求，如果是对尺寸精度要求极高的高密度板卡设计，可以在导入模型后根据具体选用的器件手册参数做微小的尺寸微调，就能满足高精度设计的要求。模型的坐标原点设置在器件本体的中心位置，和绝大多数EDA软件的封装坐标原点规则一致，导入后不需要重新调整坐标就能直接对齐焊盘位置，能减少设计师的重复调整工作，提升结构设计的效率。
