EE3026S铁氧体磁芯电源变压器结构

　　在小功率开关电源、低压工控控制板、消费类电子适配器这类对安装空间、转换效率有明确要求的电路场景里，磁芯结构的合理性直接决定了电源模块的温升、漏感与长期运行稳定性。EE型铁氧体磁芯是目前小功率电源领域应用最广泛的磁芯结构之一，EE3026S规格的磁芯，其窗口空间、有效截面积的匹配度，刚好覆盖5W到15W功率段的电源转换需求，不管是板载直插安装的辅助电源，还是小型适配器内置的隔离变压单元，都能看到这类结构的实际应用。

　　从实际功能来看，这类磁芯搭配绕组构成的变压器，核心作用是实现输入输出侧的电气隔离，同时通过绕组匝数比的匹配，将前端整流后的高压直流转换为后端电路需要的低压交流，再经整流滤波给控制芯片、功率回路、信号采集单元提供稳定的供电。铁氧体材质本身的高频损耗低的特性，刚好适配几十kHz到上百kHz的开关电源工作频率，相比传统硅钢片磁芯，在高频工况下的铁损能降低一个数量级，能有效控制电源模块的空载损耗与满载温升，满足现在电子设备对能效的硬性要求。

　　设计这类磁芯配套的绕组结构时，首先要核算磁芯的有效导磁截面积，结合工作频率、最大磁通密度来确定原边绕组的最少匝数，避免出现磁饱和导致的原边电流尖峰，烧坏前端开关管。窗口内的绕组排布要兼顾绝缘距离与漏感控制，原副边绕组之间要预留足够的安规距离，满足爬电距离与电气间隙的强制要求，大电流的副边绕组因为线径较粗，要尽量靠近磁芯中柱排布，减少绕组的平均匝长，降低铜损，同时绕组的出线端要做规整的折弯处理，匹配PCB板上的焊盘孔位，避免安装时出现引脚错位、应力拉扯导致的绕组绝缘破损。

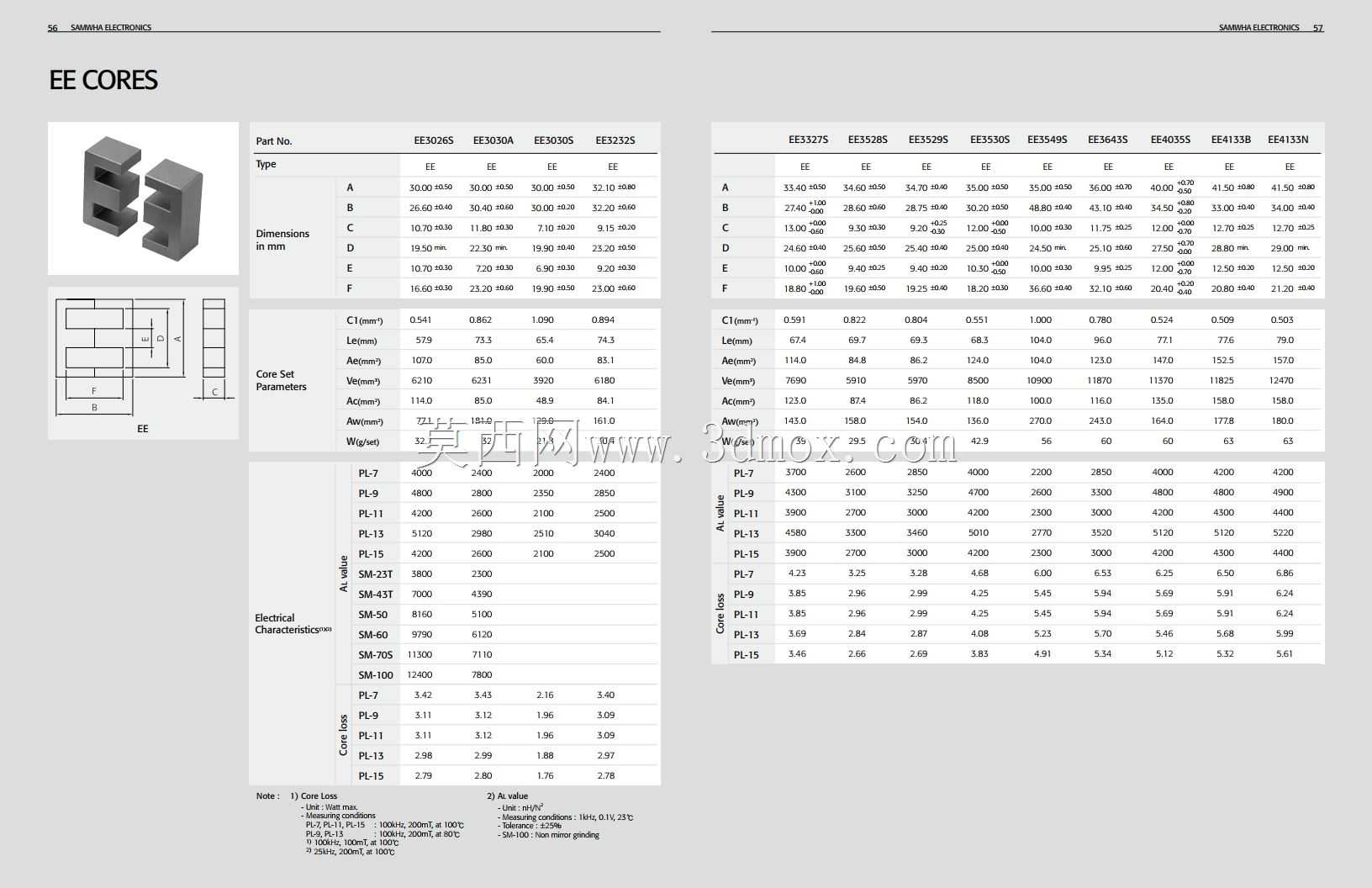

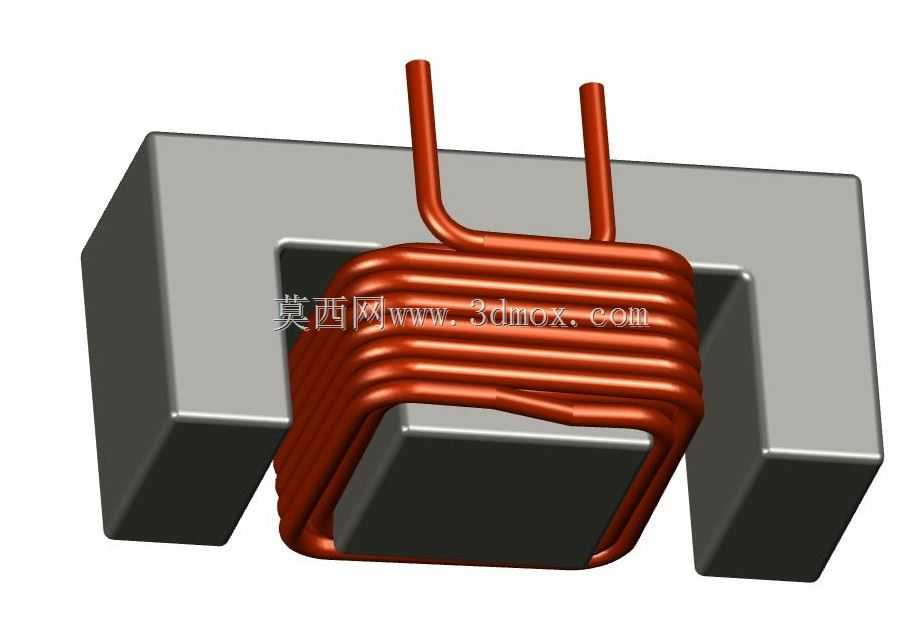

　　外形尺寸上，EE3026S磁芯的配对安装后整体轮廓方正，磁芯中柱为圆形截面，绕制绕组时能更好地利用骨架的绕线空间，不会出现方型中柱边角处的绕组应力集中问题。安装边界方面，这类磁芯配套的骨架一般采用直插式引脚，引脚间距符合常规PCB板的网格设计规范，磁芯配对后通过外围的固定卡箍或者浸渍绝缘漆实现紧固，避免长期工作在振动环境下出现磁芯松动、产生异响的问题。磁芯的接合面要做平整处理，保证配对时的气隙均匀，避免局部气隙过大导致的漏感增加、绕组涡流损耗上升的问题。

　　实际选型应用时，还要结合具体的工作环境温度调整绕组的线径与匝数设计，比如在密闭外壳内的高温工况下，要适当降低绕组的电流密度，避免长期高温运行导致的绝缘层老化；如果是对EMC要求较高的应用场景，还可以在磁芯外侧增加屏蔽铜箔，减少绕组向外的电磁辐射，降低对周边敏感信号电路的干扰。这类磁芯结构的通用性很强，只要调整绕组的线径、匝数以及气隙大小，就能适配不同输入电压、不同输出功率的电路需求，不需要重新开模制作磁芯，能有效缩短产品的开发周期，降低小批量生产的物料成本。

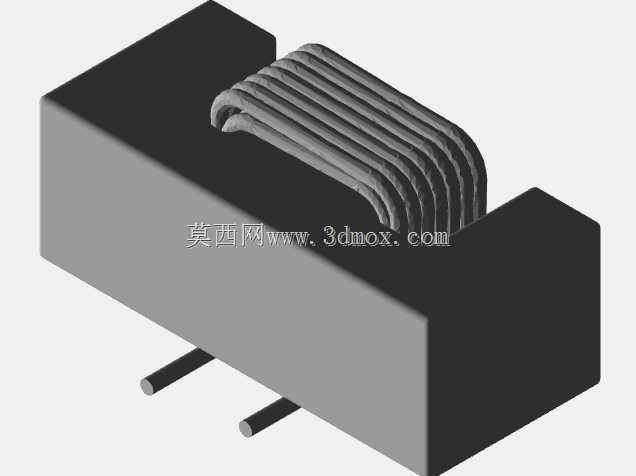

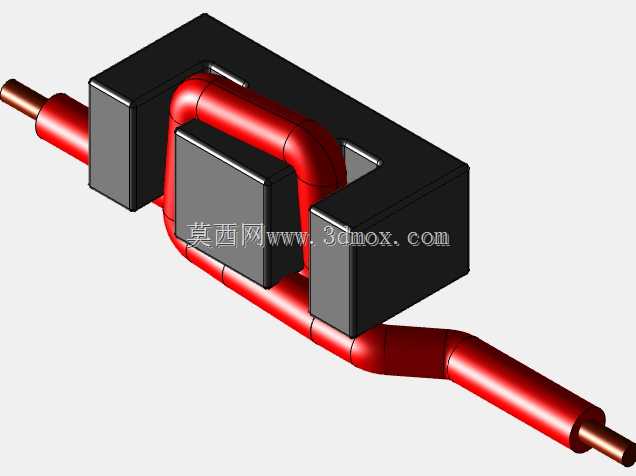

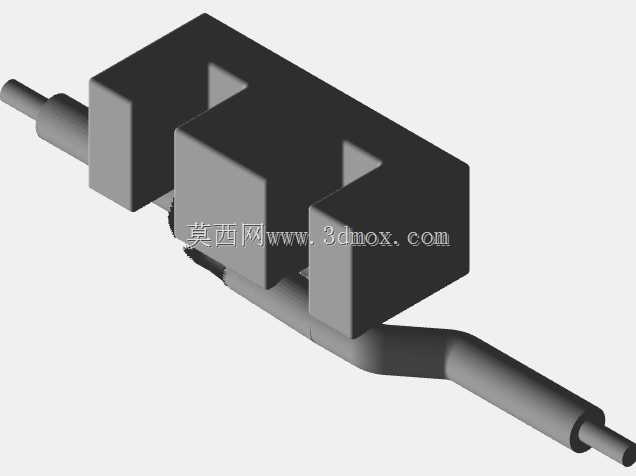

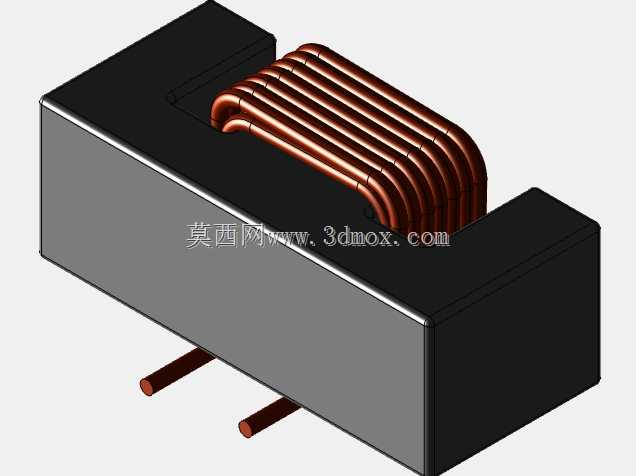

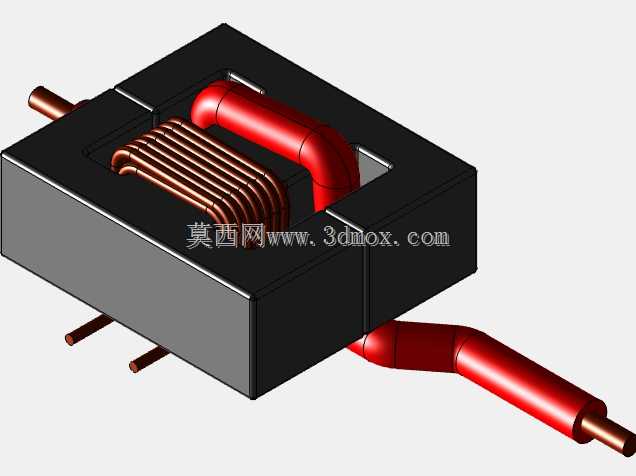

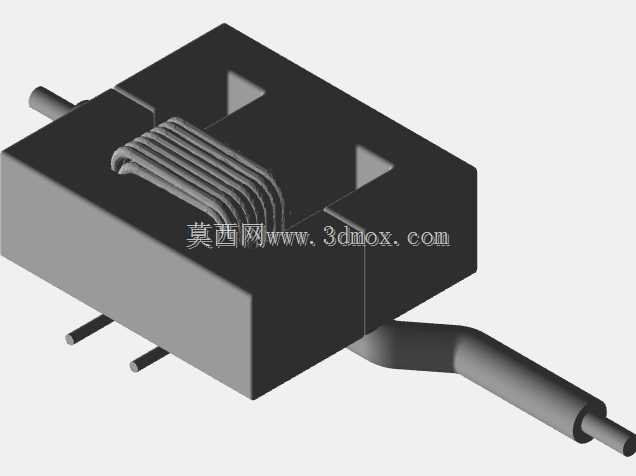

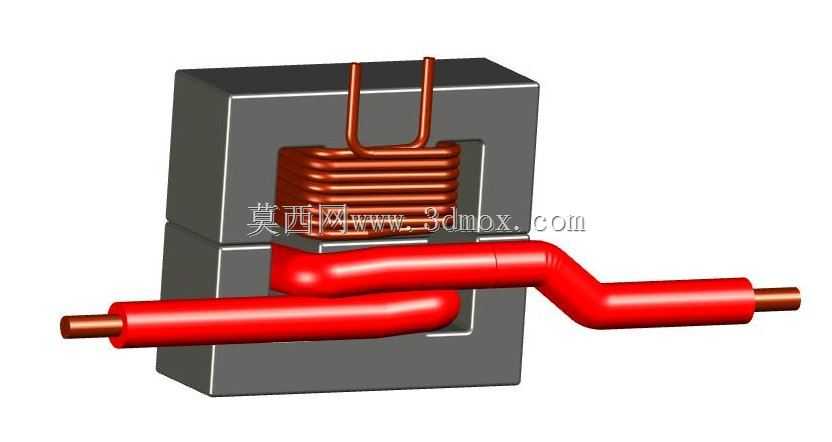

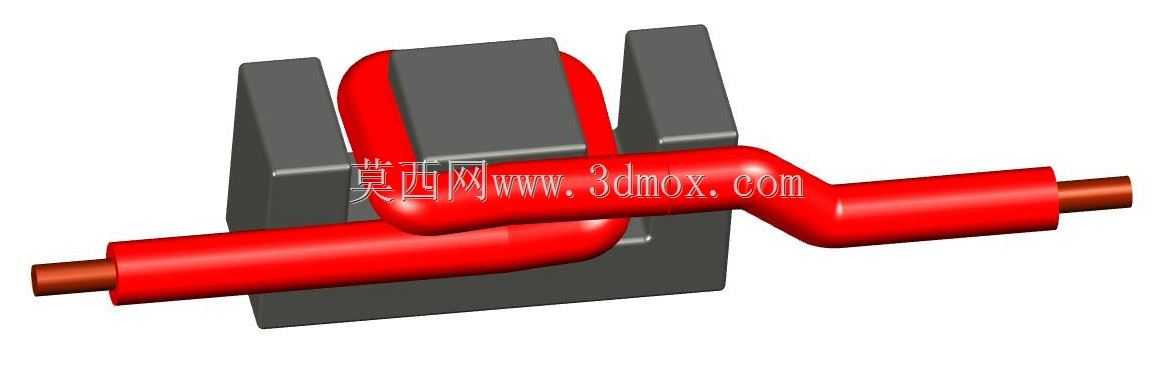

　　在三维建模过程中，要准确还原磁芯的倒角、接合面的平面度、骨架引脚的位置度，这些细节直接影响后续结构干涉检查、PCB封装匹配的准确性，如果磁芯的外形尺寸建模出现偏差，很可能导致PCB板安装时出现磁芯与周边元件干涉、引脚无法插入焊盘的问题，严重时甚至会导致电源模块无法装入预设的设备外壳内。绕组的建模也要还原实际绕制后的排布形态，尤其是粗线径副边绕组的折弯角度、出线位置，要和实际生产工艺匹配，避免建模时的理想化结构给后续生产装配带来误导。
