Arduino兼容USB主机扩展板结构设计

　　在嵌入式开发与小型智能硬件搭建场景中，这类USB主机扩展板是打通主控板与通用USB外设的核心衔接部件，日常做创客项目、小型工业数据采集终端、交互式装置开发时，经常会遇到原生主控板不具备USB主机协议支持的问题，这块扩展板的存在就是为了补上这部分能力缺口，让主控可以直接对接U盘、USB键盘鼠标、蓝牙适配器、游戏手柄这类标准USB设备，不用额外搭建复杂的外围转换电路。

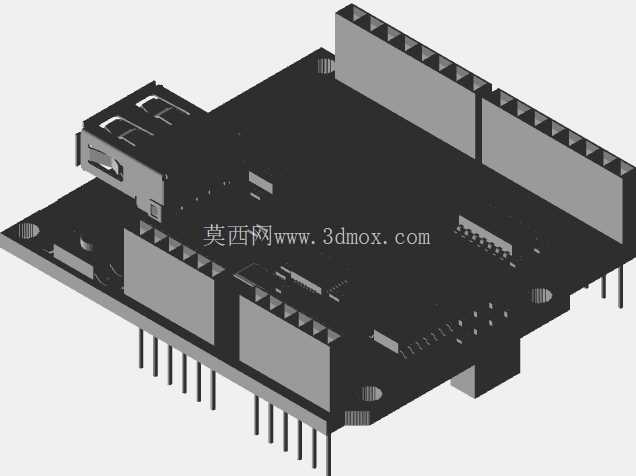

　　从结构设计来看，这块板完全遵循Arduino标准堆叠扩展的尺寸规范，板体长宽与标准Uno类主控板完全对齐，两侧排针的孔位间距、引脚排布完全匹配标准主控的排母座，安装时直接垂直堆叠插接到主控板上方即可，不需要额外做固定支架，排针长度控制在刚好完成电气连接的尺寸，堆叠后整体高度不会超出常规项目外壳的内部预留空间，不会出现装壳时顶到上盖的问题。板上的USB-A型接口做了下沉式布局，接口端面与板边齐平，装壳时可以直接对准外壳预留的USB开口，不用额外做延长线转接，接口的固定焊盘做了加大处理，频繁插拔USB设备时不会出现焊盘脱落的问题，能承受日常调试过程中的反复插拔受力。

　　板载的协议处理芯片布置在板体中间区域，周边预留了足够的散热空间，长时间连续读写USB设备时芯片热量可以自然散出，不会因为堆叠安装导致热量堆积影响运行稳定性。电源部分的走线做了加宽处理，能满足外接USB设备的瞬时供电需求，避免出现外设供电不足导致的识别失败问题，板上的滤波电容都布置在芯片和接口的就近位置，能有效抑制USB通讯过程中的信号干扰，保证数据传输的稳定性。设计时还考虑到了多板堆叠的兼容性，板体上方的排针座高度与下方排针长度做了匹配，就算在这块扩展板上方再堆叠其他功能扩展板，也不会出现引脚干涉或者接触不良的问题，排针的引脚定义完全遵循通用扩展规范，不需要额外修改引脚映射就能直接适配标准库文件。

　　在实际项目应用中，这类扩展板常被用在小型数据记录装置里，直接插U盘就能把传感器采集到的数据存储到U盘里，不需要外接电脑；也会用在交互式展示装置上，接USB键盘或者扫码枪就能实现人工输入和扫码识别的功能；在一些小型机器人项目里，还可以接USB蓝牙适配器来实现无线遥控功能。结构设计上特意把较重的接口元件都布置在板体靠近边缘的位置，堆叠安装后整体重心更稳，不会因为单侧重量过大导致排针受力变形，板体四个角预留了标准的安装孔位，如果需要单独固定这块板，不用额外打孔，直接用常规的铜柱就能完成固定，安装孔的位置避开了板上的走线层，打孔固定时不会损伤内部线路。板上的状态指示灯布置在靠近USB接口的位置，调试时不用拆开外壳就能直接看到设备的供电和通讯状态，指示灯的亮度做了适配，不会因为亮度过高造成光污染，也不会因为亮度太低在光线充足的环境下看不清状态。整体结构没有多余的异形结构，加工时可以采用标准PCB工艺生产，不需要特殊的成型工序，生产成本控制在合理区间，适合批量用在小型量产硬件项目里。
