带摇臂多通路阀体类机械零件结构

　　该零件属于流体通路控制类的配套结构件，常见于小型流体输送管路、低压气动控制回路以及小型内燃机的辅助油路系统中，承担着介质通路转向、外接操作构件联动的核心作用，区别于常规直通式阀体，其集成的摇臂结构可直接与外部操控拨杆、联动机构连接，无需额外加装传动转接件，能大幅缩减装配时的零件数量，缩小整套控制机构的占用空间。从结构设计逻辑来看，主体采用回转式腔体作为核心通路基础，主通路为轴向贯通的通孔结构，两端预留的接口可直接对接标准管路，侧壁延伸出的垂直通路可实现介质的侧向分流或者压力检测接口的拓展，腔体上部的双耳式支座结构用于安装摇臂的转轴，转轴孔与主腔体之间做了局部壁厚加强处理，避免长期受摇臂扳动力矩作用出现根部开裂的问题。

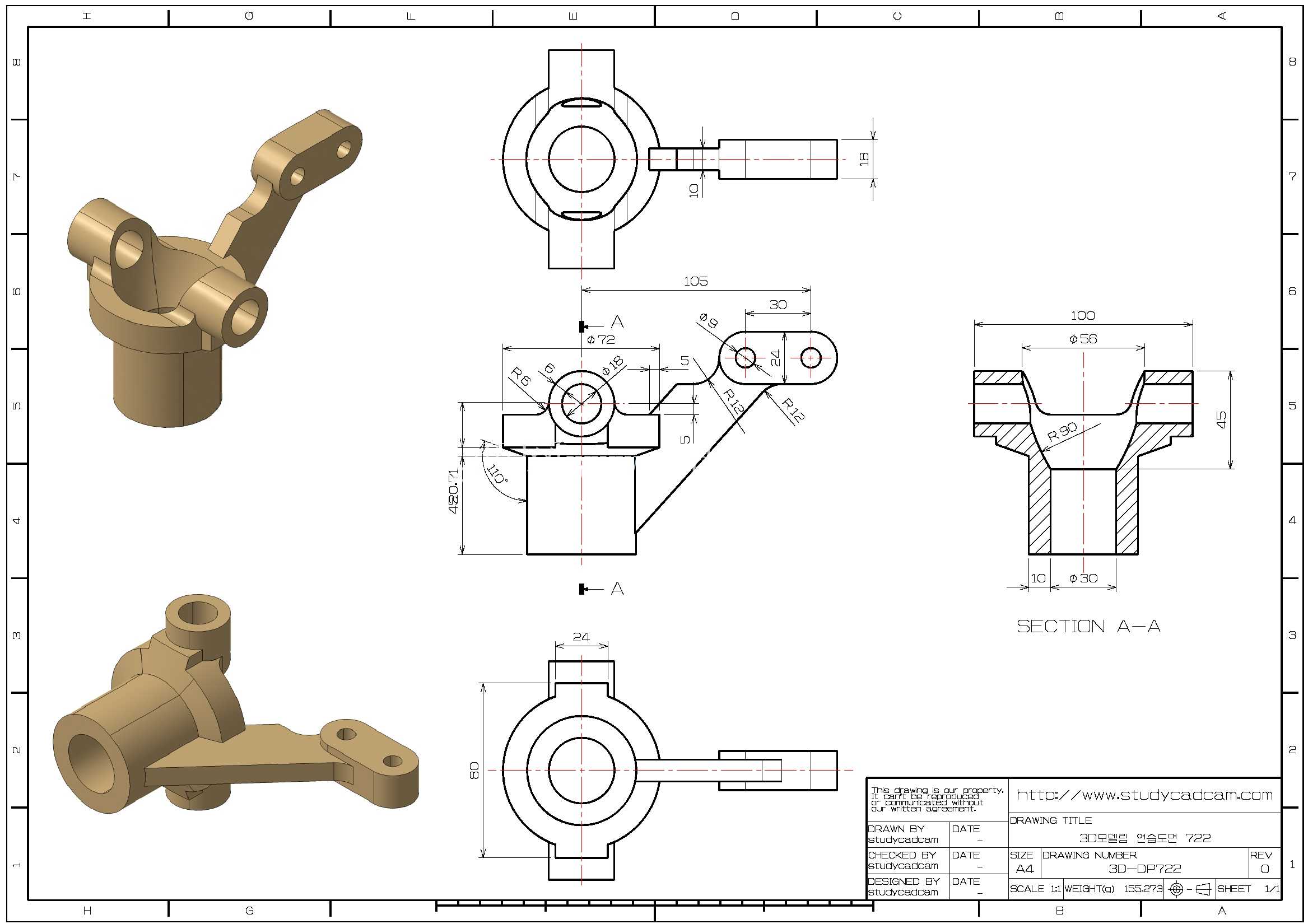

　　延伸出的摇臂臂身采用了变截面设计，靠近转轴支座的位置截面厚度更大，向末端安装孔位置逐步收窄，既保证了扳动时的结构强度，又尽可能控制了零件的整体重量，摇臂末端的双安装孔可适配不同行程的操控连杆，安装时可根据实际操控行程需求选择对应孔位，无需重新加工调整。从图纸标注的尺寸边界来看，零件主通路的公称通径为10mm，适配的管路外径为16mm，主体最大外圆直径为58mm，摇臂展开后从主腔体中心到末端安装孔的最大距离为105mm，整体安装后的垂直方向高度不超过72mm，安装时需要预留的摇臂摆动空间为以转轴为中心、半径105mm的扇形区域，避免摆动过程中与周边管路、结构件发生干涉。

　　剖视图可见的内部通路过渡位置全部采用圆角过渡，没有直角突变结构，能有效降低介质流经时的阻力，同时减少内部应力集中的风险，通路与外部安装面的交接位置设计了30度的倒角，既方便管路安装时的导向对位，也能去除加工后的毛刺锐边，避免装配时划伤密封件。在实际加工适配层面，该结构可采用铸造毛坯后二次机加工的工艺成型，主体外圆、内孔、转轴孔以及摇臂安装孔为需要保证精度的机加工面，其余非配合面可保留铸造表皮，降低加工成本；建模过程中所有配合尺寸均预留了合理的公差带，转轴孔与安装轴的配合选用间隙配合，保证摇臂转动时无卡滞，管路接口位置的尺寸适配常用的软管卡箍连接或者硬管扩口连接形式，无需定制特殊的密封连接件。

　　在实际工况验证层面，该结构可承受最高1.6MPa的低压流体介质，适配的介质温度范围在-20℃到120℃之间，可满足常规气动回路、低压润滑系统、小型供水支路的使用需求，摇臂的扳动力矩控制在5N·m以内，手动操作即可完成通路的切换动作，无需额外加装助力结构。
