17Pin单排2.54mm间距直插排针结构

　　在消费电子、工业控制板卡、嵌入式开发模块的板间互联场景里，单排直插排针是应用频次极高的板级互联元件，这款17引脚单排排针采用行业通用的2.54mm标准间距设计，适配绝大多数通用PCB板的焊盘孔位布局，不管是原型验证阶段的洞洞板搭焊，还是量产阶段的波峰焊工艺，都能匹配对应的加工要求。从结构设计来看，这款排针采用黑色绝缘基座搭配方形镀锡插针的经典结构，绝缘基座选用耐温工程塑料材质，能够承受波峰焊过程中的短时高温冲击，不会出现基座变形、引脚偏移的问题，插针采用铜质基材表面镀锡处理，既保证了良好的导电性能，也提升了引脚的抗氧化能力，长期使用不会出现接触电阻升高、信号传输不稳定的问题。

　　引脚采用直插式设计，插针长度适配常规1.6mm板厚的PCB安装需求，插针穿过PCB焊盘后预留的焊锡浸润长度足够形成饱满的焊点，既不会因为引脚过短导致焊接强度不足，也不会因为引脚过长在焊接后残留多余引脚需要二次修剪，减少生产环节的加工工序。绝缘基座上的每一个引脚孔位都做了精准的定位设计，相邻引脚的中心距严格控制在2.54mm公差范围内，和PCB焊盘的对位偏差控制在行业允许的公差带内，批量焊接时不会出现个别引脚偏出焊盘的问题，能够适配自动化贴插设备的上料、插装工序，不需要人工额外调整引脚位置。

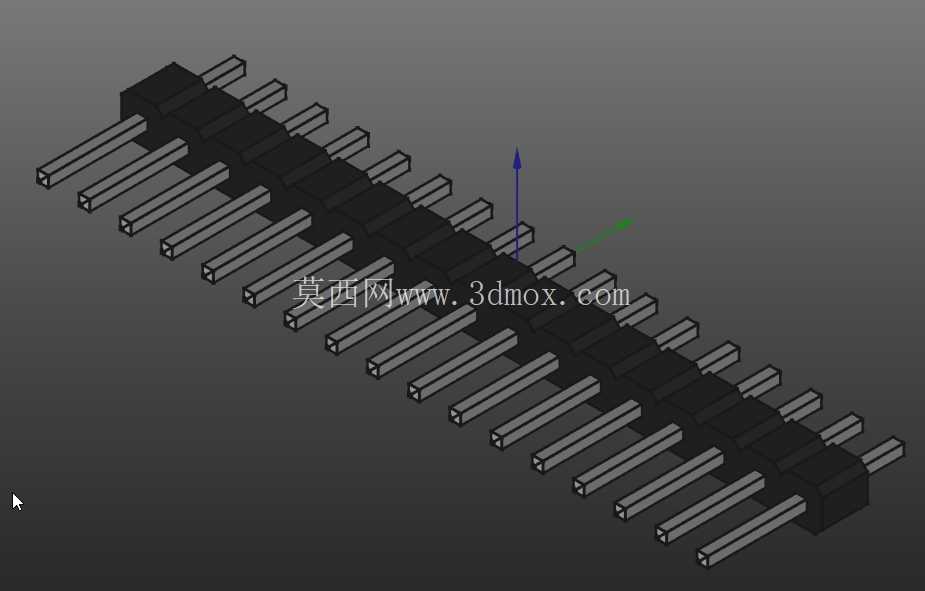

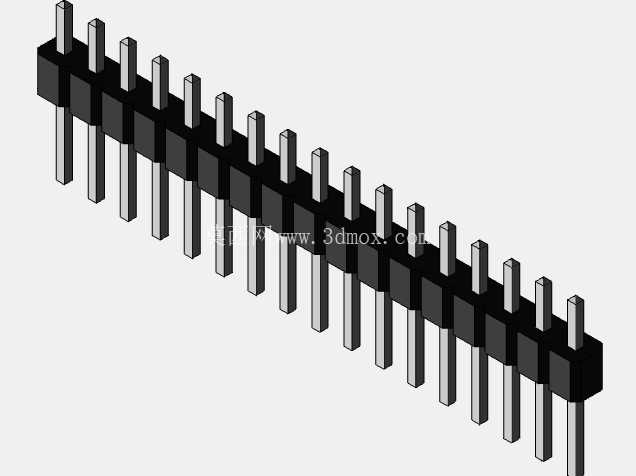

　　从实际使用场景来看，这款17Pin单排排针可以用于单片机开发板的扩展接口，连接各类功能模块实现信号传输，也可以用于工业控制板卡的信号引出端，连接外部接线端子实现板内信号和外部线路的对接，还可以用在各类电源模块的输出端，作为低压直流信号和小功率电源的传输接口。在进行三维建模时，这款排针的结构细节做了完整还原，绝缘基座的边角倒角、插针的端部倒角、基座上的引脚固定卡位都有准确的建模呈现，在进行PCB结构装配校验时，可以直接导入模型进行干涉检查，确认排针安装后和周边元件、外壳结构的间隙是否满足装配要求，避免实际生产时出现元件干涉无法装配的问题。

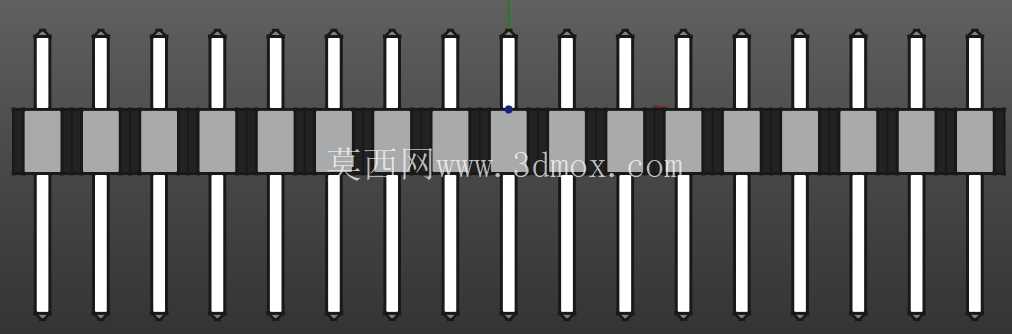

　　排针的整体安装边界清晰，宽度方向尺寸适配2.54mm间距排针的标准基座宽度，长度方向对应17个引脚的排布长度，高度方向从插针端部到基座顶部的尺寸符合常规直插排针的高度参数，在进行设备外壳开孔设计时，可以直接参考模型的外形尺寸确定开孔的大小和位置，不需要额外测量实物尺寸。和同类型的弯针排针相比，直插结构的排针焊接后和PCB板保持垂直状态，整体占用的板上平面空间更小，适合在板卡边缘布置接口，配合对应的排母使用时，可以实现两块平行PCB板之间的板对板连接，连接后的板间距由排针和排母的配合高度决定，能够满足不同堆叠高度的板卡安装需求。插针的方形截面设计也提升了和排母接触弹片的接触可靠性，排母内部的弹片可以从多个方向和插针表面贴合，即使在有轻微振动的工业使用场景下，也能保持稳定的接触，不会出现信号瞬断的问题。绝缘基座的材质阻燃等级满足电子行业的相关要求，在通过小功率电流时即使出现轻微发热，也不会出现基座燃烧的安全隐患，符合电子设备的安全设计规范。在进行结构设计选型时，这款排针的标准参数可以直接替换同规格的其他品牌同类型产品，不需要修改PCB焊盘设计和外壳结构设计，具备很强的通用互换性，能够降低供应链选型的替代成本。
