Char林恩J系列液压驱动电动机三维设计

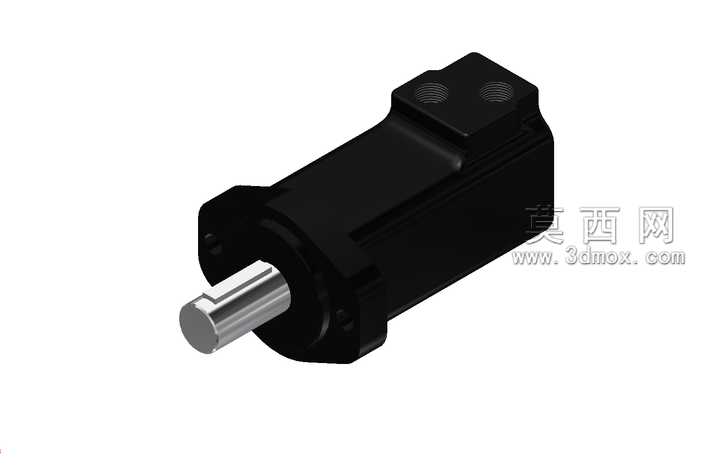

本模型为Char林恩J系列液压驱动电动机，建模过程严格遵循实物测绘比例进行1:1还原，首先通过对电机主体壳体、输出轴、端盖连接法兰等核心部件的轮廓提取，在三维建模环境中先完成基础回转体特征的搭建，针对电机壳体的圆柱外形，采用旋转凸台特征生成主体基体，再对壳体表面的安装螺纹孔进行阵列排布，确保孔位的周向等分精度符合实际安装公差要求。输出轴部分单独建模完成后，通过装配约束与壳体内部的传动腔体完成同轴配合，轴端的花键结构采用扫描切除特征生成，还原花键的齿形轮廓与啮合尺寸，保证与外接负载的连接适配性。端盖部分通过拉伸与切除特征完成螺栓过孔、密封槽的细节刻画，与壳体端面的贴合面设置合理的装配间隙，还原实际产品的密封安装结构。材质渲染阶段，电机主体壳体赋予深蓝色哑光金属漆材质，模拟工业电机的喷塑外壳质感，输出轴赋予亮面不锈钢材质，还原金属加工后的高光表面效果，端盖连接螺栓赋予镀锌金属材质，区分不同部件的材质差异提升模型真实感。结构设计上完整还原液压电机的紧凑外形特征，壳体无多余冗余结构，整体呈圆柱直筒布局，输出轴从端盖中心伸出，法兰端面上的安装孔位可直接适配对应规格的安装支架，模型各部件可实现拆分装配，清晰展示液压电机的外部结构组成，可用于液压传动系统的装配演示、设备布局选型参考以及相关教学场景的结构展示使用，建模过程中对圆角、倒角等工艺细节进行了还原，避免尖锐棱角不符合实际加工工艺的问题，整体模型比例协调，结构特征完整，能够准确对应同系列液压电机的外形尺寸与安装参数。
