11kW有源前端集成式电机频率转换器原型

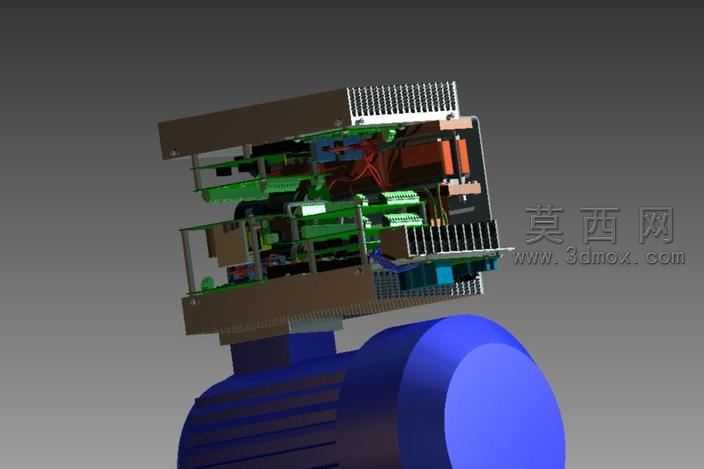

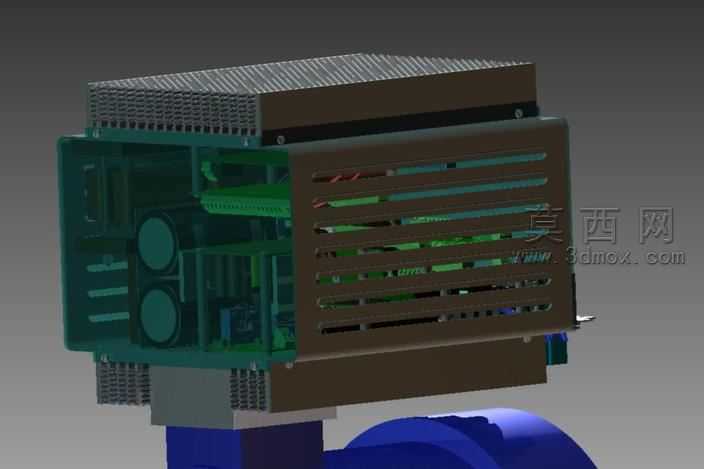

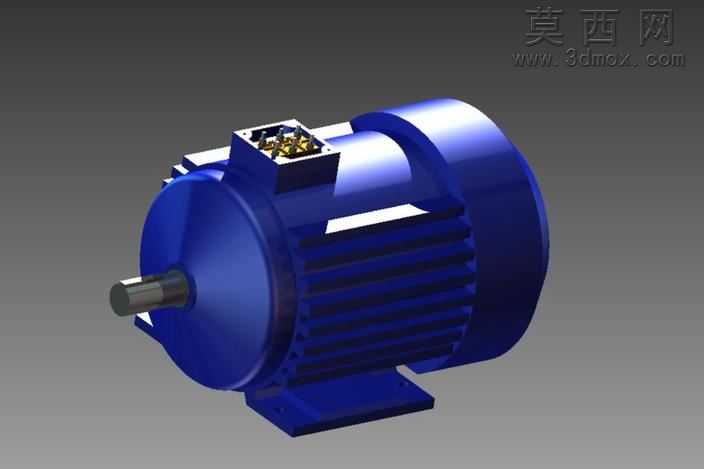

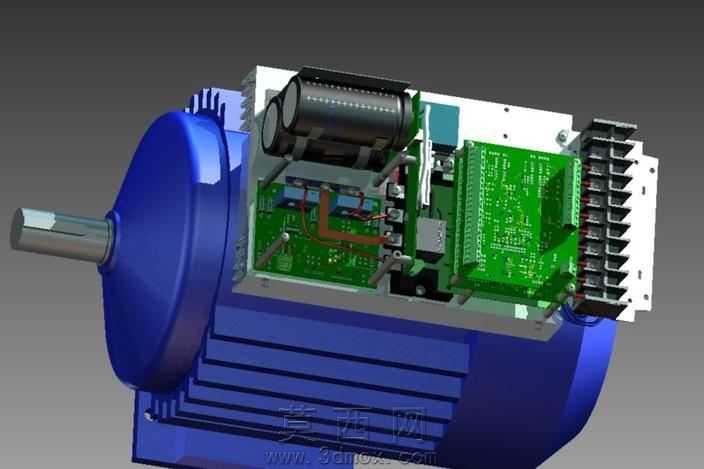

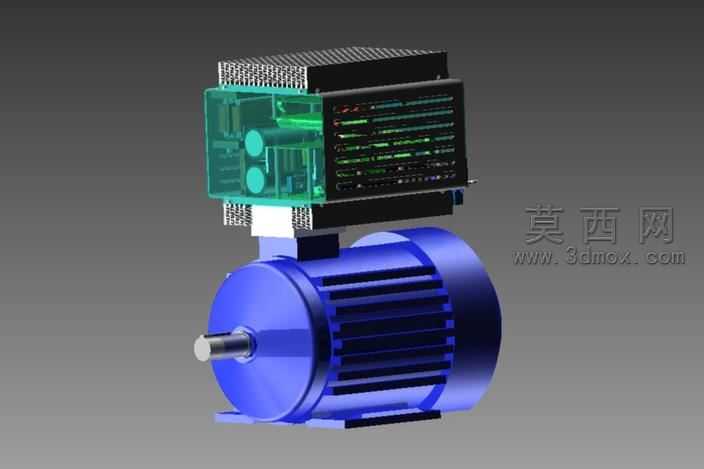

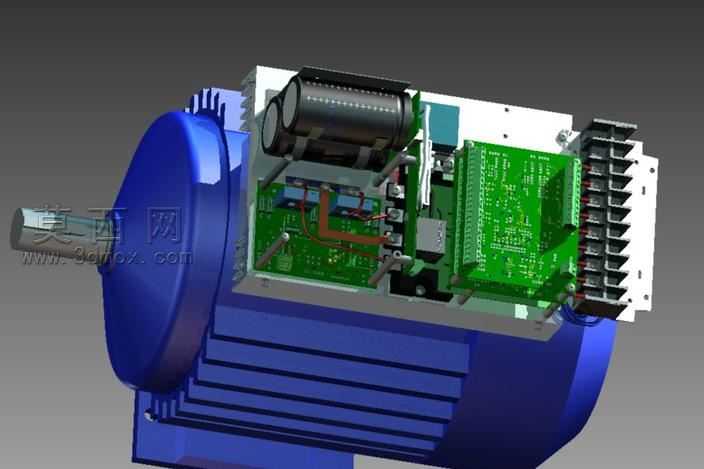

本作品为11kW功率等级的有源前端集成式频率转换器三维原型，采用电机本体与变频驱动电路一体化集成的结构设计思路，在三维建模阶段遵循工业电气产品的紧凑化布局原则，将变频控制核心、功率驱动单元、滤波储能元件与电机端盖腔体进行深度适配。建模过程中首先完成蓝色电机壳体的基础结构搭建，还原电机散热筋的排布形态、输出轴的装配基准、端盖的安装定位特征，确保机械结构部分符合工业电机的通用尺寸规范。针对内置的变频电路部分，逐一完成电解电容、PCB控制板、功率接线端子排、电流采样元件、母线连接铜排的精细化建模，还原PCB板上贴片元件、接插件、走线区域的布局特征，对大容量电解电容的固定支架、电路板的安装螺柱、端子排的接线位都做了符合装配逻辑的结构设计，确保所有电气元件在电机腔体内部不存在结构干涉，同时预留出合理的散热间隙与走线空间。材质渲染阶段，电机外壳采用磨砂质感的工业蓝色烤漆材质，还原铸铁壳体的哑光金属质感；输出轴采用亮面镀铬金属材质，突出机加工表面的光洁度；PCB板采用典型的阻焊绿油材质，搭配焊盘的锡银色、芯片的哑光黑材质、电容的黑色塑壳与银色顶盖材质，还原真实电路板的视觉效果；接线端子排采用灰白色阻燃塑料材质搭配金属接线片，端子标识区域做了细微的凹凸纹理处理，提升模型的真实感。结构设计上采用有源前端的拓扑方案，将频率转换单元直接集成在电机非输出端的腔体内，省去了独立变频柜的安装空间，缩短了电机与驱动器之间的动力走线长度，降低了线路损耗与电磁干扰风险；建模过程中对腔体内部的强弱电分隔区域做了明确的结构区分，功率回路与控制回路的布局保持安全间距，电容等大体积元件靠近功率端子排布，控制板布置在远离强电干扰的区域，符合工业变频产品的EMC设计原则。整体模型完整呈现了集成式变频电机的内部构造，清晰展示了频率转换器与电机本体的装配关系，可用于集成式驱动产品的结构验证、方案展示与教学演示场景。
