9g微型舵机高精度三维结构设计

　　在航模制作、小型机器人关节驱动、智能门锁传动结构、桌面级自动化小工位执行端这类对安装空间、自重有严苛限制的场景里，9g规格的微型舵机是应用频次极高的执行部件，本次建模的ms18规格微舵机，完全围绕小空间安装、轻量化输出的实际需求完成结构还原。从实际选型适配的角度看，这类微舵机的输出扭矩刚好适配小负载角度控制场景，比如固定翼航模的副翼偏转控制、小型四足机器人的足部关节角度调节、教育类机器人套件的机械臂末端转向，甚至很多DIY创客项目里的小型云台俯仰控制，都会优先选用该规格的舵机，核心原因就是其自重仅9g左右，不会给搭载平台带来过多负载负担，同时能提供足够的角度控制精度，满足0-180度范围内的角度定位需求。

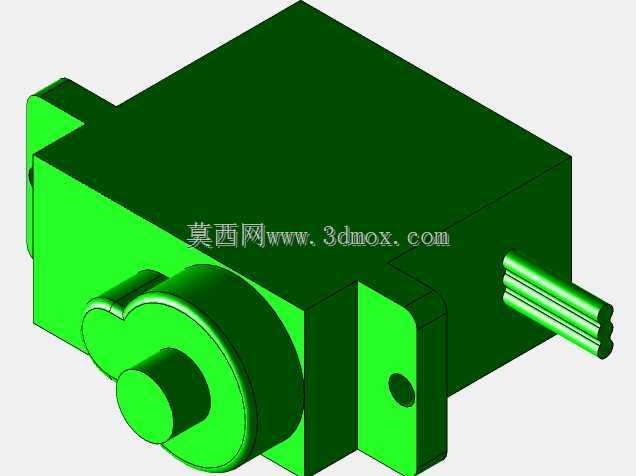

　　建模过程中首先梳理了实际安装的边界约束：舵机主体为方正的盒式结构，主体两侧伸出带安装孔的固定耳，安装孔的中心距、孔径都严格匹配行业通用的安装规范，确保设计完成的结构可以直接适配市面上绝大多数现成的舵机安装支架、航模机身预留位、机器人关节安装槽，不需要二次修改安装尺寸。输出轴位于主体上表面的居中凸台位置，凸台的直径、高度完全匹配标准舵机摇臂的安装尺寸，不管是塑料摇臂还是金属摇臂，都可以直接套入输出轴通过螺丝锁紧，不会出现尺寸干涉。尾部引出的三根信号控制线，建模时还原了排线的出线位置与排线宽度，方便结构设计时提前预留出线槽空间，避免装配时出现压线、线体弯折角度过大导致的内部线芯断裂问题。

　　从结构设计思路上，整个模型完全按照实物的装配层级进行还原：外壳部分分为上下盖，上盖预留输出轴的穿出孔位，下盖做了内部齿轮组、驱动电路板、微型直流电机的容纳腔设计，两侧的安装耳与下盖为一体化结构，保证安装时的结构强度，不会因为反复拆装固定螺丝出现耳片断裂的问题。内部的传动结构采用多级齿轮减速设计，将微型直流电机的高转速低扭矩输出，转化为输出轴端的低转速高扭矩输出，建模时还原了各级齿轮的啮合位置与传动比对应的齿形参数，确保结构运动仿真时可以完全复现真实舵机的传动逻辑，不会出现传动干涉、卡滞的问题。输出轴的限位结构也做了精准还原，对应舵机0-180度的转动行程，避免仿真时出现超行程转动的错误。

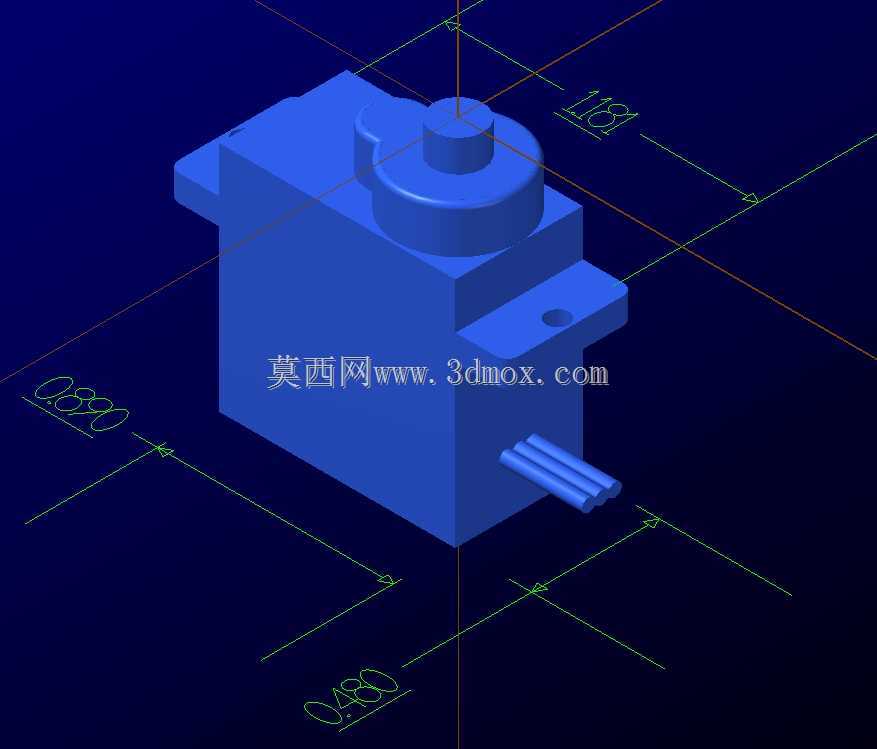

　　尺寸标注层面，模型严格还原了实物的三维尺寸：主体长度、宽度、高度都控制在微舵机的标准尺寸范围内，安装耳的突出长度、安装孔的孔径与孔位公差都按照工程实际的安装要求设置，安装孔预留了M2螺丝的安装间隙，确保实际装配时螺丝可以顺利穿入，不会出现孔位错位的问题。输出轴的高度、直径公差按照精密传动部件的要求设置，保证摇臂安装后不会出现旷量，角度控制的精度可以得到保障。尾部排线的出线位置距离主体底部的高度也做了精准还原，方便设计安装底座时预留足够的出线空间，避免排线被底座挤压破损。

　　在实际的设备结构设计中，这类微舵机的选型往往卡在安装空间的最后一环，很多小型设备的内部空间极其有限，差1mm的尺寸偏差就可能导致整个结构无法装配，因此三维建模时的尺寸精度直接影响后续结构设计的效率。这个模型的所有外形尺寸、安装点位、运动边界都经过实物对标，在进行整机结构设计时，可以直接将模型导入装配体，提前验证舵机安装后与周边结构件的间隙，比如舵机转动时摇臂会不会碰到周边的电路板、结构支架，出线位置会不会和其他部件产生干涉，安装耳的固定螺丝有没有足够的操作空间完成锁紧，这些细节都可以在三维设计阶段完成验证，减少后续打样试装时的修改次数，缩短整个项目的研发周期。对于教育类机器人套件的设计而言，统一的安装尺寸也可以保证配件的通用性，降低后续的配件生产、维护成本，用户更换不同批次的舵机时不需要修改安装结构，直接替换即可使用。
