CSWA认证练习用弯臂铰接连接件结构

　　做机械结构设计的同行大多接触过铰接类连接件，这类零件看似结构简单，实则直接决定整套连杆机构的动作顺畅度与负载寿命，很多新手在做入门级认证练习时，最先接触的就是这类带双安装孔的弯臂类零件。从实际应用场景来看，这类弯臂铰接件常出现在轻工自动化设备的连杆传动组、小型工装夹具的压紧摆臂、低压电气柜的门体联动机构里，部分小型输送线的挡料摆杆支座也会采用同结构逻辑的零件，它的核心作用是在两个存在固定回转中心的构件之间传递摆动力矩，同时抵消机构动作过程中产生的侧向分力，避免安装轴出现偏磨。

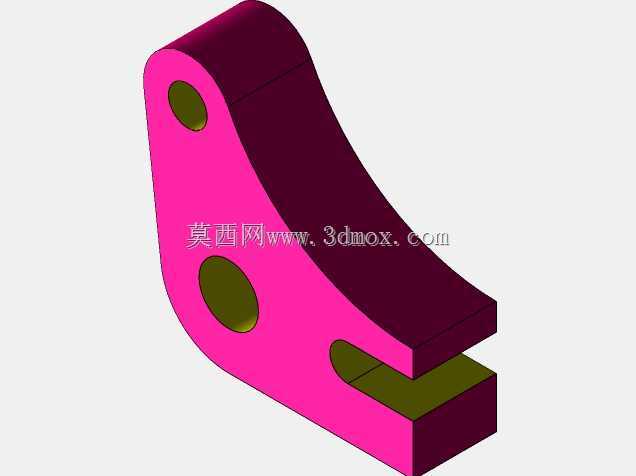

　　从功能特性上拆解，这个零件的主体采用变曲率弯臂结构，不是等截面直臂，设计时特意将受力最大的弯折段做了加厚处理，靠近上端安装孔的位置截面厚度更大，能承受摆臂往复动作时的交变弯曲应力，避免长期运行后出现应力断裂。零件上一共设置了三个安装位：上端的通孔用于铰接固定机架侧的固定销轴，中部的通孔用于连接动作端的连杆销轴，下端的开口槽结构则是用于卡接执行端的联动块，这种槽孔配合的安装方式不需要完全拆卸销轴就能完成末端构件的拆装，日常设备维护时能大幅缩短停机调整的时间。三个安装位的孔边都做了倒角处理，既可以去除机加工后的锐边避免安装时划伤操作人员，也能在压装衬套时起到导向作用，不会因为孔边毛刺导致衬套压装偏斜。

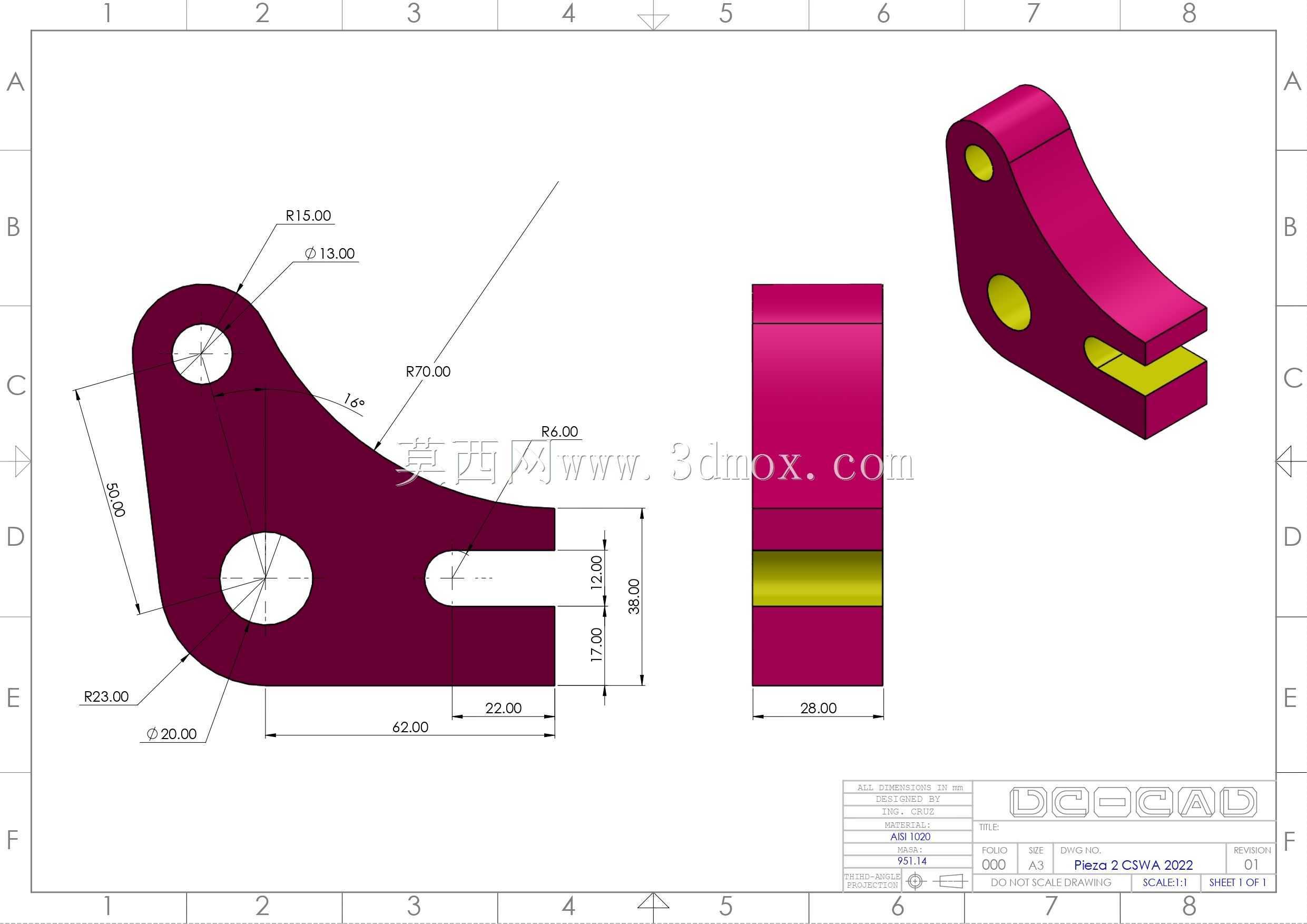

　　聊到设计思路，这类零件的建模逻辑完全遵循从二维草图到三维特征的递进顺序，首先要确定两个铰接孔的中心距，这个尺寸是整个机构运动行程的核心参数，一旦中心距出现偏差，整套连杆机构的动作行程就会和设计值出现偏移，轻则导致动作不到位，重则出现机构卡滞。确定中心距之后，再绘制弯臂的外侧轮廓线，轮廓线的曲率半径要避开应力集中的锐角拐点，所有弯折位置都采用圆弧过渡，避免热处理或者受力时在拐点位置出现裂纹。下端的开槽位置要和中部铰接孔保持足够的壁厚距离，不能因为开槽导致臂身的有效承载截面被削弱过多，开槽的宽度尺寸要和配套的联动块厚度保持合理的间隙配合，间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大出现动作晃动，也不会因为间隙过小导致装配卡涩。

　　再说到安装边界的尺寸控制，上端铰接孔的同轴度公差要控制在0.02mm以内，和固定销轴采用间隙配合，保证摆臂转动时没有卡滞感；中部铰接孔的轴线要和上端孔的轴线保持严格平行，平行度公差不超过0.03mm，否则连杆安装后会出现别劲的情况，长期运行会加剧销轴和孔壁的磨损。零件的整体厚度要和配套的连杆宽度匹配，安装后两侧要留有0.5mm左右的窜动间隙，避免臂身和相邻构件出现摩擦。下端开槽的底面要和上端孔的中心保持固定的高度差，这个尺寸直接决定联动块的初始安装位置，建模时要通过尺寸约束完全锁死，不能出现无约束的自由尺寸。另外零件的所有非安装面都不需要做过高的表面处理要求，只要去除机加工毛刺即可，安装孔的内孔表面粗糙度要达到Ra1.6，保证和衬套或者销轴的配合面接触均匀，不会出现局部应力过大的情况。

　　很多新手在做这类练习件建模时，容易忽略安装位的工艺倒角，也容易在弯臂过渡位置出现曲率突变的问题，实际生产中这类问题都会直接导致零件报废或者装配后无法正常使用。做这类铰接件的设计时，还要提前考虑受力后的形变余量，弯臂的截面厚度要根据实际承受的最大摆动力矩做校核，不能仅凭外观感觉确定厚度，尤其是在往复动作频次较高的机构里，还要考虑材料的疲劳强度，选用韧性较好的结构钢材料，避免长期交变载荷下出现断裂。
