硬轴离心泵内部结构剖视三维设计

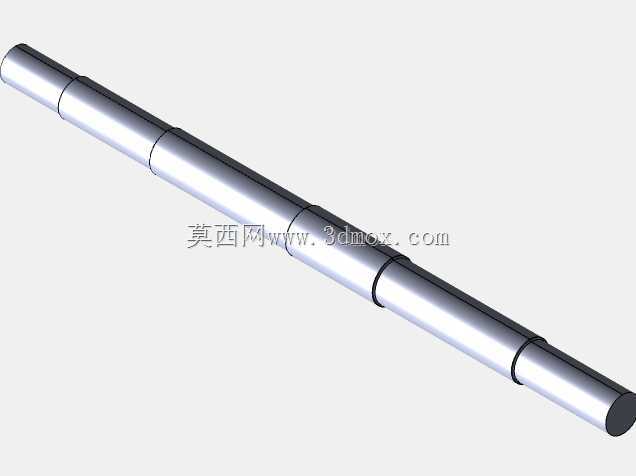

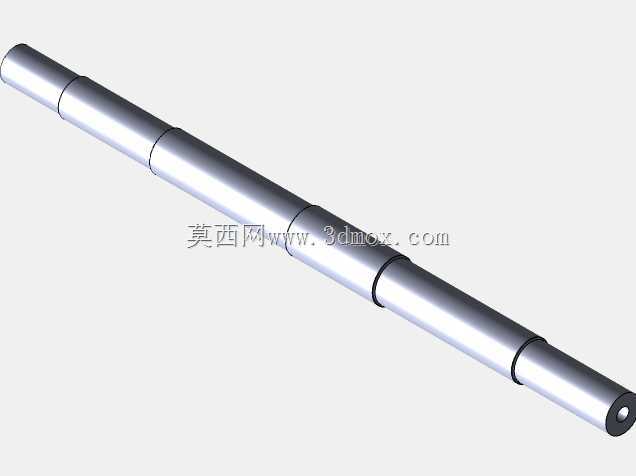

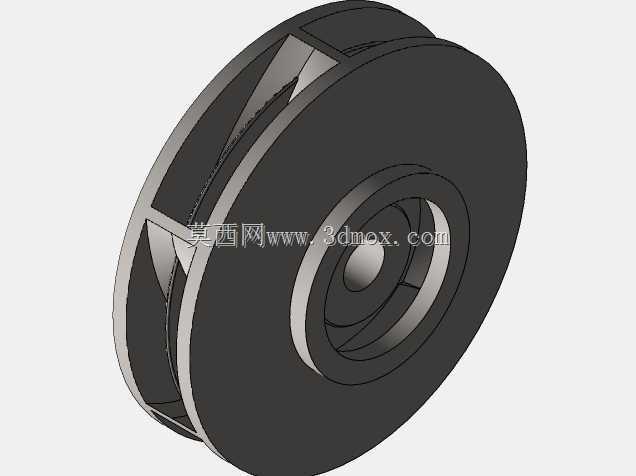

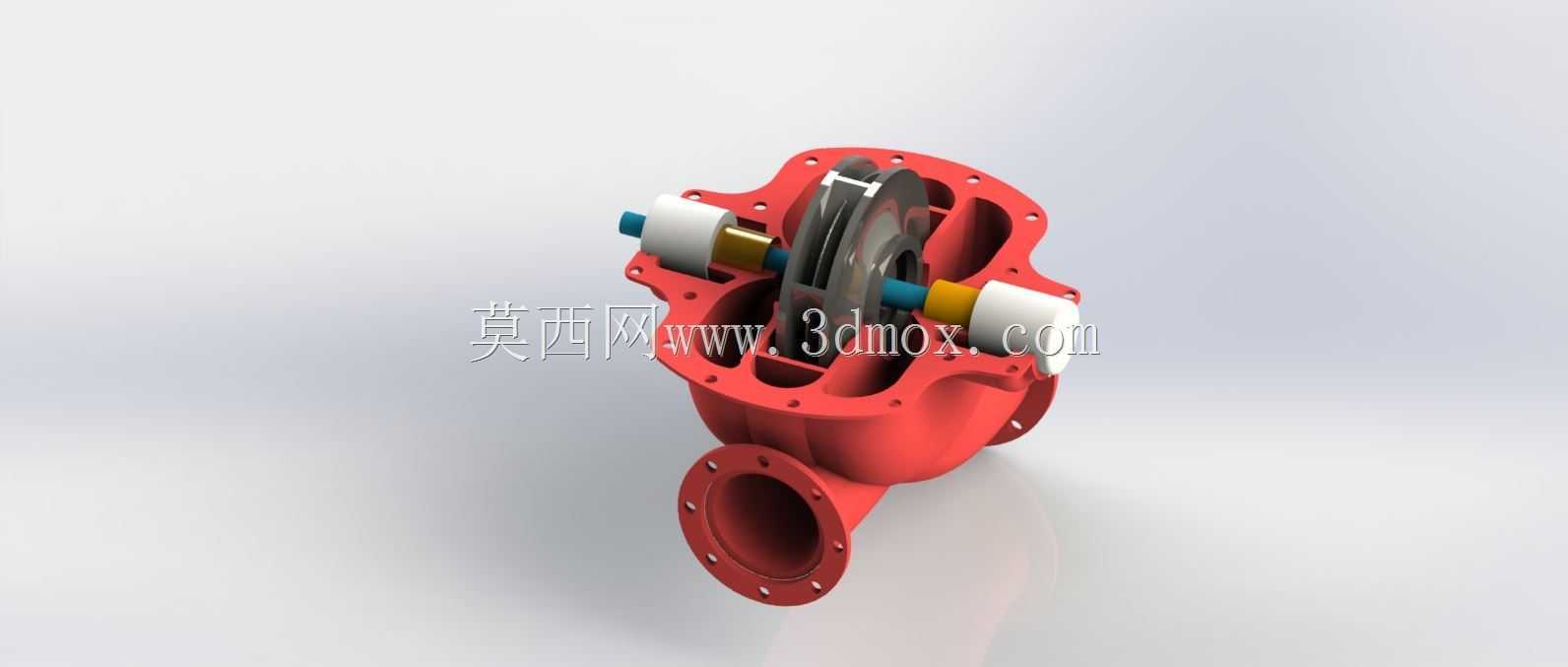

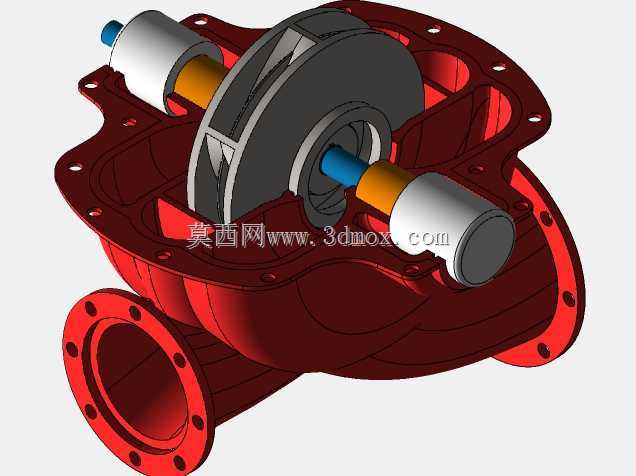

　　在市政供水、工业循环水系统、化工介质输送、农田排灌等场景中，离心泵是应用覆盖面最广的流体输送设备，本次呈现的硬轴离心泵剖视结构，完整还原了设备从动力输入到流体增压输出的全部核心部件配合关系，能为结构设计人员做泵型改型、安装校核、教学演示提供直观的三维参考。从实际工况适配角度看，硬轴结构的离心泵相比悬臂软轴结构，能承受更高的叶轮端径向载荷，在输送含少量固体颗粒的介质、或者进出口压差较大的工况下，轴系的形变量更小，密封件的使用寿命能得到有效提升，适合固定工位的长期连续运行场景，比如工厂冷却循环水站、区域供水加压泵站这类对运行稳定性要求高的场合。从结构设计逻辑来看，该模型做了半剖处理，能清晰看到泵壳的涡室流道设计，叶轮的叶片曲率是按照比转速匹配的后弯式结构，这种设计能在保证扬程参数的前提下降低流体在流道内的水力损失，减少运行过程中的湍流振动。轴系部分采用两端支撑的硬轴布局，轴承位的轴肩定位尺寸、密封腔的安装空间都做了符合工程实际的还原，两端的轴封位置预留了足够的填料或者机械密封安装空间，进出口法兰的螺栓孔分布、法兰密封面的凸台结构，都匹配通用管路连接标准，能直接对接同通径的工业管路。

　　在安装边界层面，泵体下方的进出口法兰端面到轴伸端的尺寸、泵壳支脚的安装孔位间距，都参考了常用卧式离心泵的安装尺寸规范，做设备布局设计时，可以直接提取模型的安装面坐标，匹配混凝土基础或者安装机架的预留孔位，不需要二次测绘尺寸。泵壳的壁厚设计是按照额定工作压力下的强度要求做的等强度渐变，涡室最外侧的壁厚略大于进水口侧的壁厚，能承受流体增压后的周向压力，避免长期运行出现泵壳变形。叶轮和轴的配合采用键连接加轴端锁紧的结构，能传递额定工况下的扭矩，不会出现叶轮打滑的问题，叶轮口环和泵壳口环的间隙预留了合理的运行磨损量，既能减少高压侧流体回流到进水腔，也能避免运行过程中热胀导致的口环摩擦。

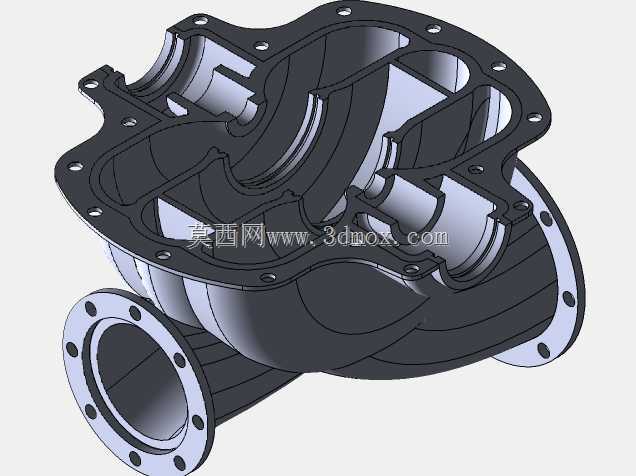

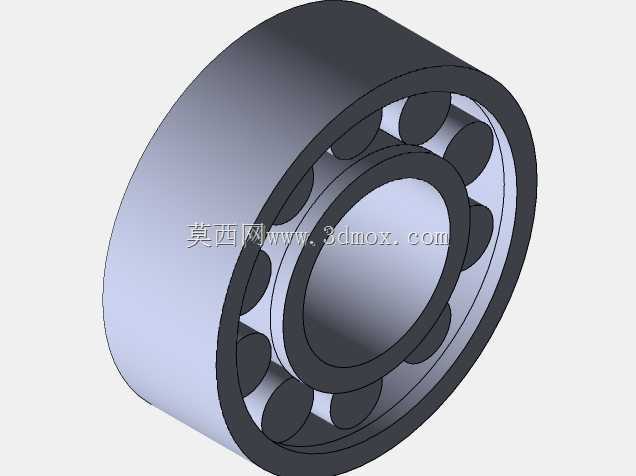

　　从流体路径来看，介质从泵体下方的轴向进水口进入，经过叶轮中心区域，在叶轮旋转的离心力作用下获得动能，顺着叶片流道进入泵壳的涡形流道，流道过流断面沿着流体旋转方向逐渐扩大，将流体的动能逐步转化为压力能，最终从侧面的出水口排出，整个流道的过渡圆角都做了圆滑处理，避免出现直角区域的介质滞留，减少输送含杂质介质时的堵塞风险。轴两端的轴承位外侧预留了轴承端盖的安装位置，能方便后期维护时拆卸轴承，不需要破坏泵体的主体结构，泵壳上下的合箱面采用止口定位加螺栓紧固的结构，合箱面的密封槽结构清晰，装配时放置密封垫片就能保证合箱面的密封性能，避免高压流体泄漏。

　　对于做泵类设备选型的工程人员来说，这个剖视模型能直观展示内部的结构布局，快速判断该结构是否适配现场的安装空间、介质特性、维护空间要求，不需要拆解二维图纸就能理清各个部件的装配关系；对于三维建模学习者来说，该模型的曲面过渡、部件配合关系、标准件布局都符合实际工程规范，能作为泵类产品建模的参考范例，掌握涡壳流道、叶轮叶片这类复杂曲面的建模思路，理解硬轴离心泵的轴系支撑、密封设计、流道设计的核心逻辑。在做设备运维培训时，这个剖视模型也能用来给运维人员讲解离心泵的工作原理、易损件位置、装配拆卸顺序，比平面图纸更有直观性，能帮助运维人员快速理解设备结构，减少拆装过程中的部件损坏概率。
