外啮合高压输送外置齿轮泵结构

　　做流体输送系统选型的时候，外啮合齿轮泵一直是小流量高压工况的首选，这次拆解的这款外置齿轮泵，从结构设计到安装边界都贴合工业现场的实际使用需求，没有多余的花哨结构，每一处特征都对应实际工况的痛点。先从应用场景说起，这类泵在轻工配料、树脂输送、液压站动力源、润滑油循环系统里的出镜率极高，尤其是需要精确计量输出、或者出口端需要稳定高压的场合，比如化工生产线的添加剂定量投加、小型液压机具的动力供给、燃油输送系统的增压单元，外啮合齿轮的结构特性刚好能匹配这些场景的需求——不像离心泵在小流量下效率骤降，也不像柱塞泵对介质清洁度要求苛刻，它能兼容一定粘度的流体，从低粘度的轻油、水基溶剂到中等粘度的树脂、化学添加剂都能适配，只要介质里没有大颗粒硬质杂质，就能长期稳定运行。

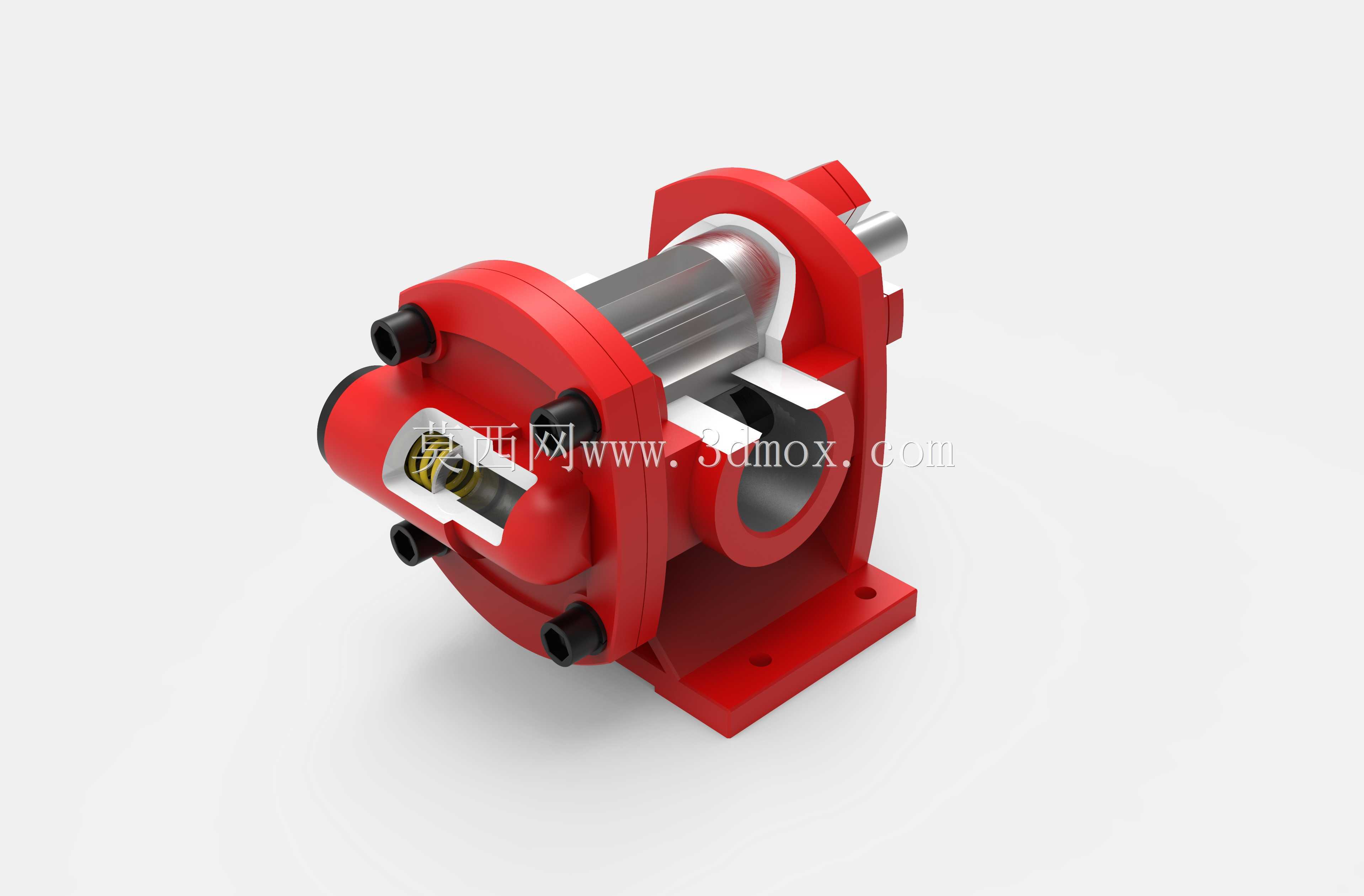

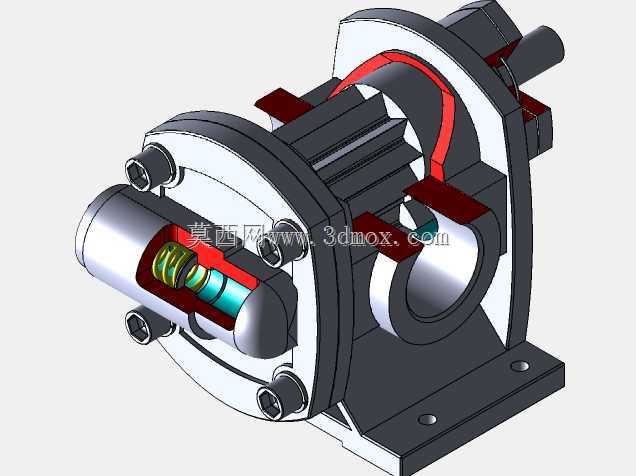

　　再看功能特性，这款泵采用的是标准外啮合齿轮副，两个渐开线圆柱齿轮装在泵体内部的容腔里，主动轴伸出端做了轴封结构，避免输送介质沿轴泄漏，泵体侧面的进出油口采用法兰式连接，能承受更高的管路压力，不会像螺纹连接那样在高压下出现渗漏。齿轮和泵体、端盖之间的间隙控制在微米级，这个间隙是容积效率的关键——间隙太小会导致齿轮转动时出现卡滞，冷启动时因为介质粘度变高很容易憋压烧泵；间隙太大则会让高压腔的介质过多泄漏回低压腔，输出流量不足、压力上不去。端盖上的六个内六角螺栓是用来压紧两侧端盖的，均匀的螺栓布置能保证端盖和泵体端面的密封压力均匀，避免局部间隙过大导致内泄，同时端盖上的定位销孔能保证装配时齿轮副的中心距精度，不会因为装配偏差导致齿轮啮合侧隙异常。底座的安装孔做了沉台设计，安装时螺栓头能完全沉入沉台，不会突出底座平面，保证泵和安装基座的贴合度，避免运行时因为贴合面不平产生振动噪音。

　　从设计思路上看，这款泵走的是成熟可靠的工业件路线，没有为了外观做多余的曲面造型，所有结构都服务于功能：泵体下方的支撑脚和主体一体铸造成型，相比分体式底座的结构，整体刚性更好，能承受齿轮啮合时产生的径向力，不会因为长期运行出现底座变形导致的轴系不同心。进出油口的位置布置在泵体的侧上方，既方便管路连接，也能保证泵启动时内部留存一定的介质，避免干磨——很多齿轮泵损坏都是因为初次启动没灌泵，齿轮和泵体干摩擦导致密封面拉伤，这个油口位置的设计刚好能减少这类误操作带来的损坏。主动轴的伸出端长度和轴径符合通用安装标准，能直接匹配标准规格的联轴器，连接电机的时候不需要额外做轴套转接，减少了传动环节的误差。轴封位置预留了足够的更换空间，后期维护的时候不需要完全拆解泵体，就能更换磨损的轴封，降低现场维护的工作量。

　　再说到安装边界和尺寸配合，这款泵的底座安装孔间距是按照通用液压泵的安装规格设计的，能直接替换同规格的老旧齿轮泵，不需要重新加工安装基座，对于设备改造的场景非常友好。泵体的整体宽度控制在紧凑的范围内，即使是安装空间狭小的小型液压站、移动液压设备上也能布置，不会和周边的阀块、管路产生干涉。齿轮副的宽度和模数匹配4.6MPa左右的额定输出压力，流量范围适合小流量高压的工况，不会出现大马拉小车的能耗浪费，也不会因为参数不匹配导致系统压力不足。进出油口的通径和额定流量匹配，能保证介质流速在合理范围内，避免流速过高导致的管路阻力损失过大、或者气蚀问题。需要注意的是安装时要保证泵轴和电机轴的同轴度误差在0.1mm以内，角度误差不超过0.5度，不然会导致轴承受力异常、轴封过早磨损，这也是很多现场安装时容易忽略的点，很多泵用不了几个月就漏油、轴承损坏，大多是安装同轴度没调好导致的，和泵本身的设计质量无关。

　　实际使用中，这类泵的自吸能力很强，安装位置即使比油箱液面高一定距离，也能顺利吸上介质，不需要额外加引油装置，对于移动设备、布置空间受限的场景来说这个特性非常实用。另外它的输出流量脉动比内啮合齿轮泵稍大，但结构更简单、成本更低，维护也更方便，对于对流量脉动要求不极端的场合，比如液压夹紧系统、润滑油输送系统，这个脉动完全在可接受范围内，没必要花更高的成本选内啮合结构。泵体的流道做了圆滑过渡，没有直角拐点，能减少介质在泵内部的流动阻力，降低运行时的噪音，同时也减少了介质在泵内部的残留，对于输送容易固化的树脂类介质时，能减少停泵后残留介质固化堵泵的概率。端盖和泵体之间的密封采用纸质密封垫，既能密封端面间隙，也能通过调整密封垫的厚度微调齿轮的轴向间隙，适配不同粘度介质的输送需求——输送高粘度介质时可以稍微加厚密封垫，增大轴向间隙避免卡滞，输送低粘度介质时用薄密封垫，减少内泄提升容积效率，这个细节设计给现场调试留了足够的调整空间，非常贴合工业现场的实际使用需求。
