手推式测距轮测量装置三维结构设计

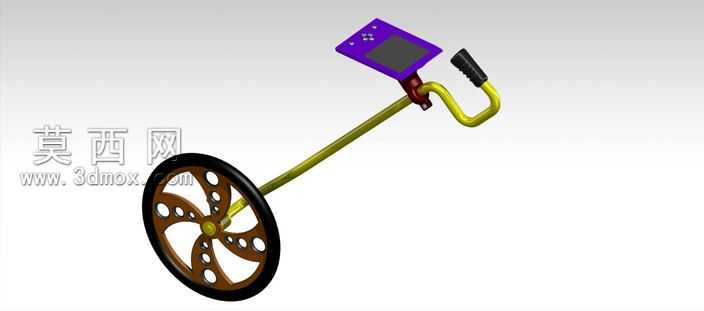

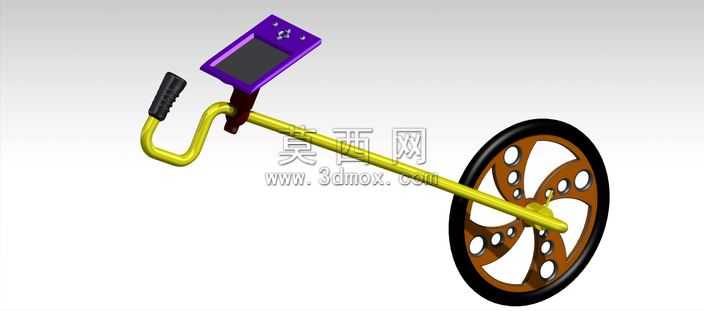

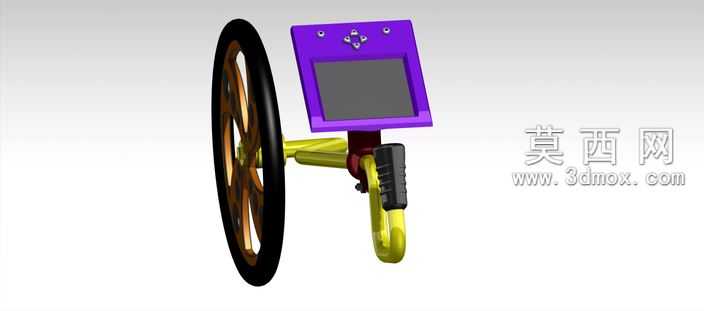

本模型为手推式测量车轮即测距轮的完整三维结构模型，建模过程中严格遵循机械测距工具的实际功能逻辑进行结构搭建，首先完成行走轮主体的建模：轮圈采用硬质耐磨结构设计，外胎部分模拟橡胶防滑材质的曲面特征，轮辐采用多辐条对称式结构，既保证轮体的结构强度，又控制整体重量，轮轴部位预留与支架连接的装配位，保证轮体转动的同轴度要求。其次完成支撑连接结构的建模：连接臂采用弯折式金属支架结构，模拟铝合金材质的轻量化高强度特性，支架下端与轮轴通过转动副结构实现配合，保证轮体可自由转动无卡滞，支架中段设置握持把手结构，把手表面做防滑纹理处理，模拟橡塑包覆的握持质感，符合人机工程学的握持角度设计，降低长时间使用的疲劳感。之后完成计数显示模块的建模：显示终端采用方形盒体结构，安装在支架上部的可视位置，盒体表面设置显示屏安装位与功能按键布局，按键采用凸起式结构设计，模拟实体按键的按压触感，盒体内部预留计数传动机构的安装空间，可实现轮体转动圈数到行走距离的换算逻辑。建模过程中对各部件的装配间隙做了合理预留，所有配合面均做了公差适配的结构处理，材质渲染阶段，轮体外胎采用哑光黑色橡胶材质，轮辐采用亮面金属铜色质感，支架采用亮黄色烤漆金属材质，显示盒体采用紫色哑光工程塑料材质，把手采用黑色防滑橡塑材质，不同材质的质感区分清晰，各部件的连接关系明确，完整还原了手推测距轮的实际结构形态，可用于机械结构教学、测距工具产品设计参考、相关产品的结构验证等场景，模型结构完整无缺失部件，各转动部位的结构逻辑符合实际产品的工作原理。
