带减重孔结构的储能飞轮结构设计

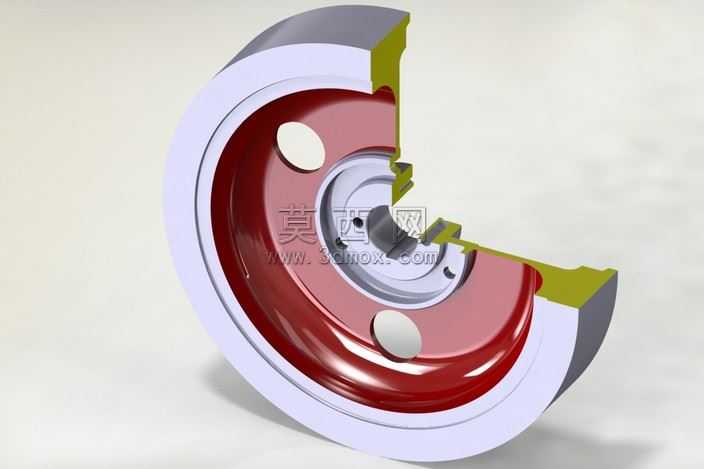

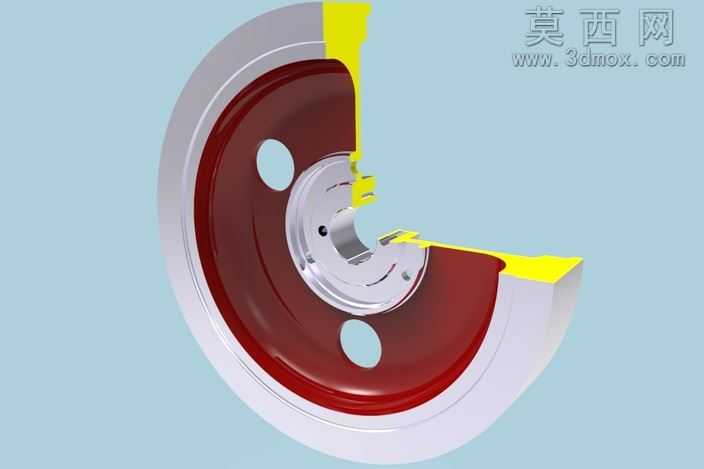

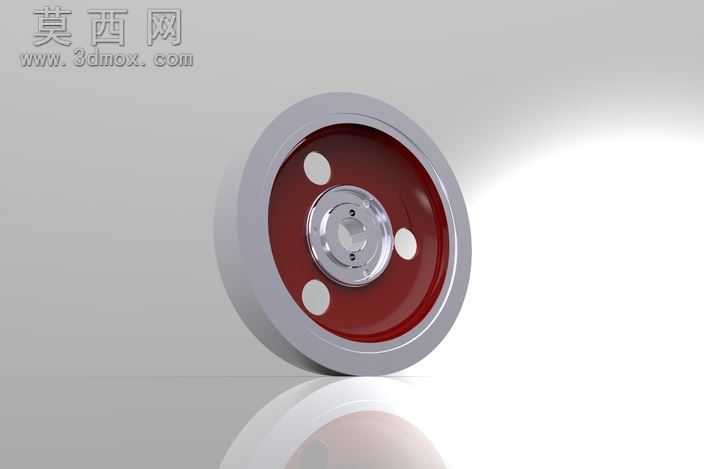

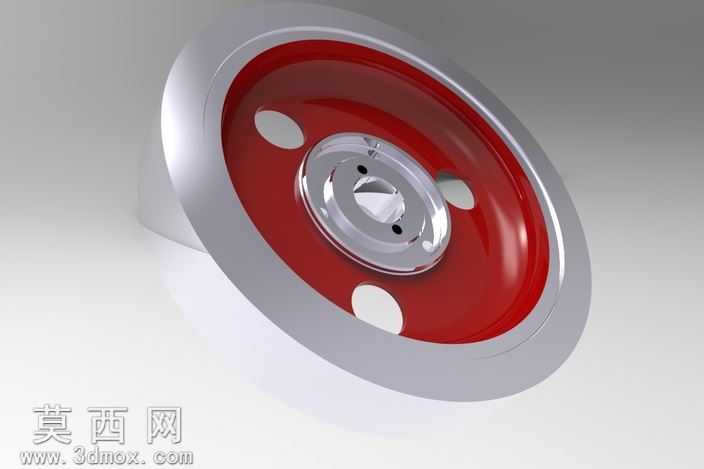

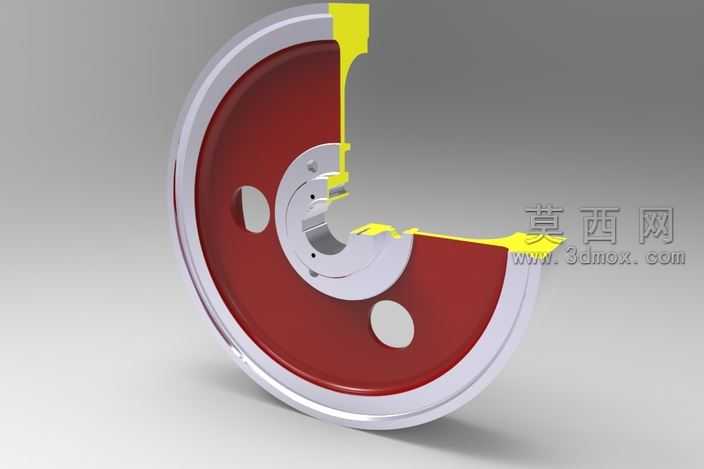

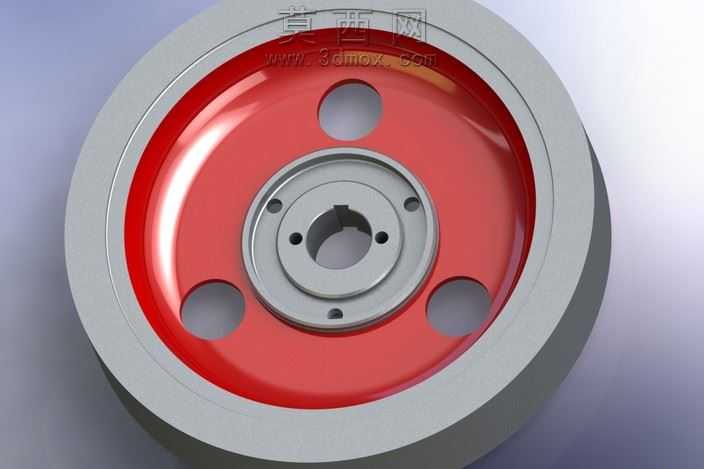

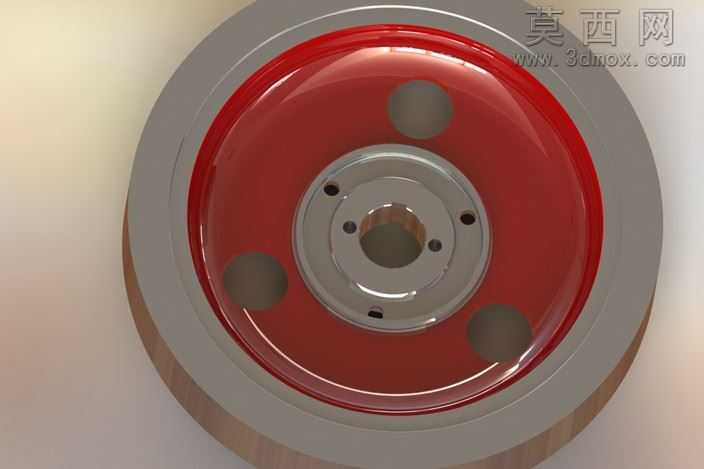

本飞轮模型采用三维参数化建模方式完成整体结构搭建，建模过程中以旋转凸台特征为核心构建基础回转体轮廓，针对轮缘、轮辐、轮毂三个核心功能分区做差异化结构设计。轮缘部分采用大厚度环形结构设计，作为动能存储的核心质量集中区域，建模时通过回转特征保证轮缘的同轴度与壁厚均匀性，外圆面做高精度圆弧过渡处理，避免高速旋转时的应力集中问题；轮辐部分采用对称式双减重孔结构设计，在保证整体结构刚度满足高速旋转强度要求的前提下，尽可能削减非核心区域的结构质量，降低飞轮整体的转动惯量冗余，减重孔采用圆孔结构，孔边缘做圆角倒角处理，消除孔位周边的应力集中风险；轮毂部分采用带键槽的阶梯轴孔结构，适配传动轴的装配定位需求，键槽特征通过拉伸切除完成建模，轴孔与轮辐的连接区域做渐变式壁厚过渡，保证扭矩传递过程中的结构强度。渲染阶段采用分层材质赋予方案，轮缘外表面赋予亮面金属材质，模拟钢制构件的抛光金属质感，轮辐侧面赋予深红色哑光漆面材质，区分不同结构区域的视觉层次，轮毂装配面赋予磨砂金属材质，体现机加工装配面的质感特征，剖切展示区域通过剖面视图功能呈现内部的壁厚变化与装配衔接结构，黄色高亮部分为剖切位置的示意标识，清晰展示轮缘与轮辐的连接壁厚、轮毂的轴孔深度等内部结构参数。设计过程中围绕飞轮的动能存储核心功能做结构优化，将大部分质量集中在轮缘区域以提升相同质量下的转动惯量，通过对称式减重结构平衡高速旋转时的离心力分布，保证飞轮运转过程中的动平衡性能，各连接区域的圆角过渡设计均参考旋转构件的应力分布规律，避免长期交变载荷下的结构疲劳损伤，整体结构完全符合旋转储能部件的设计规范，可直接用于机械原理教学演示、储能设备结构方案验证等场景。
