小型手动插秧作业机械结构设计

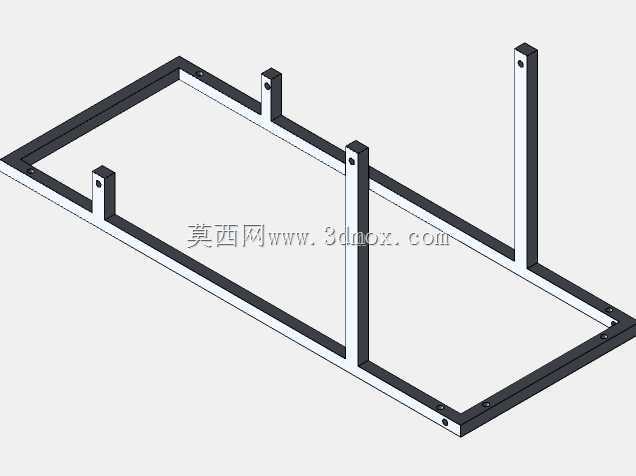

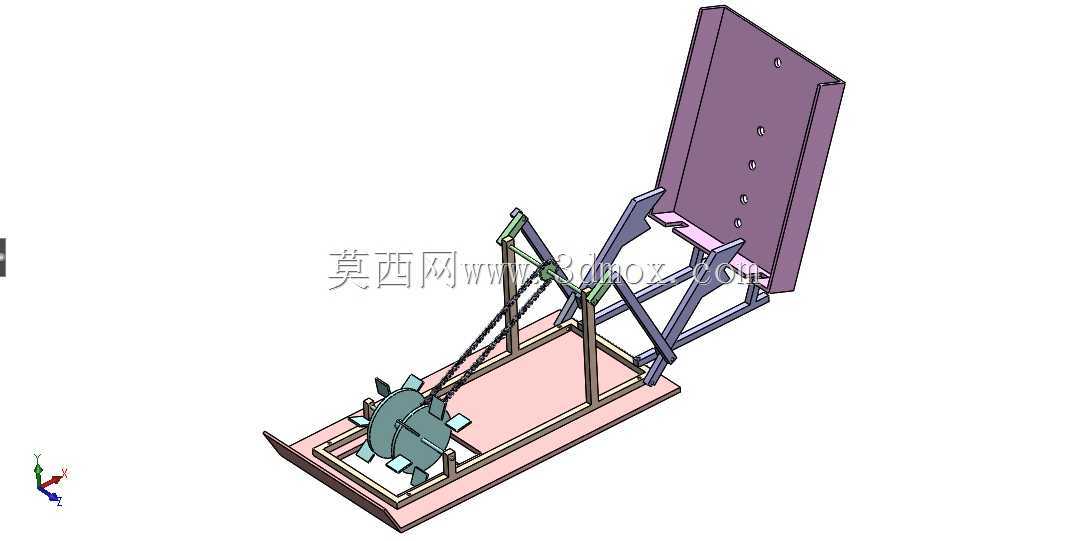

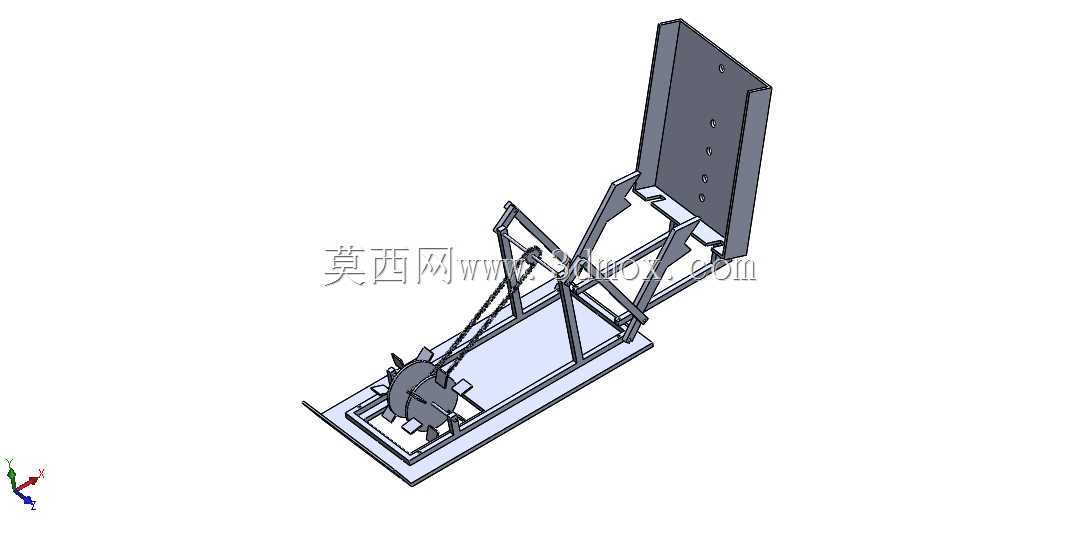

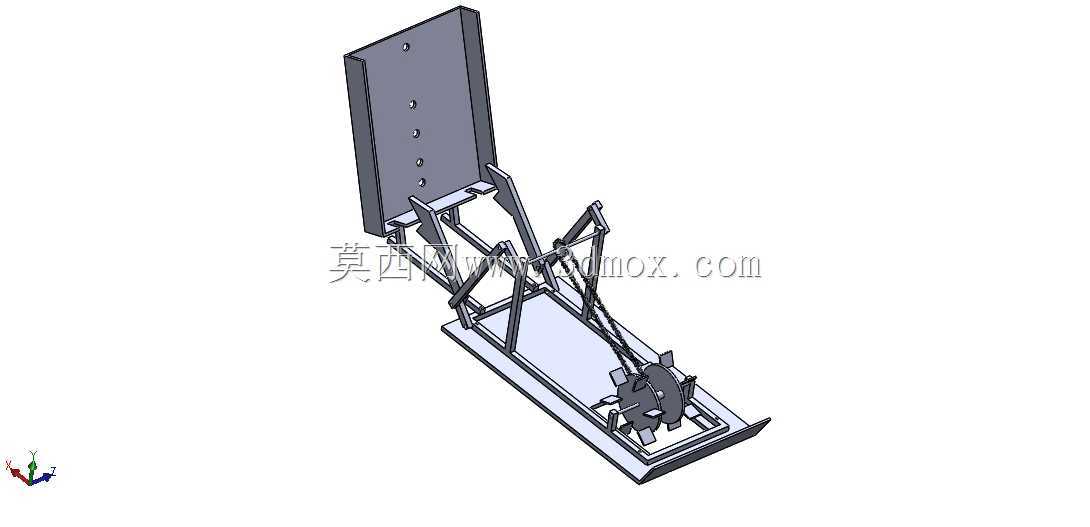

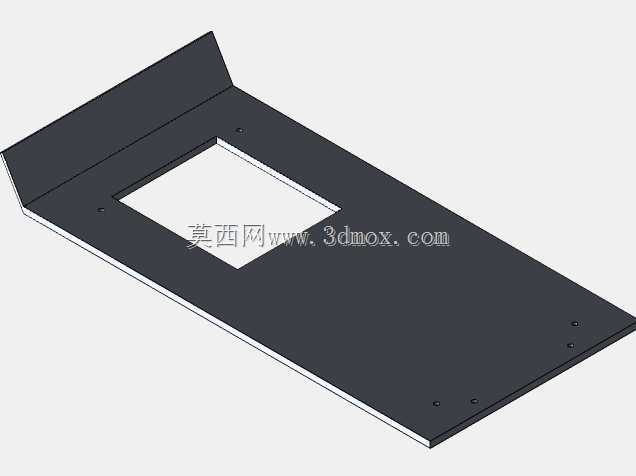

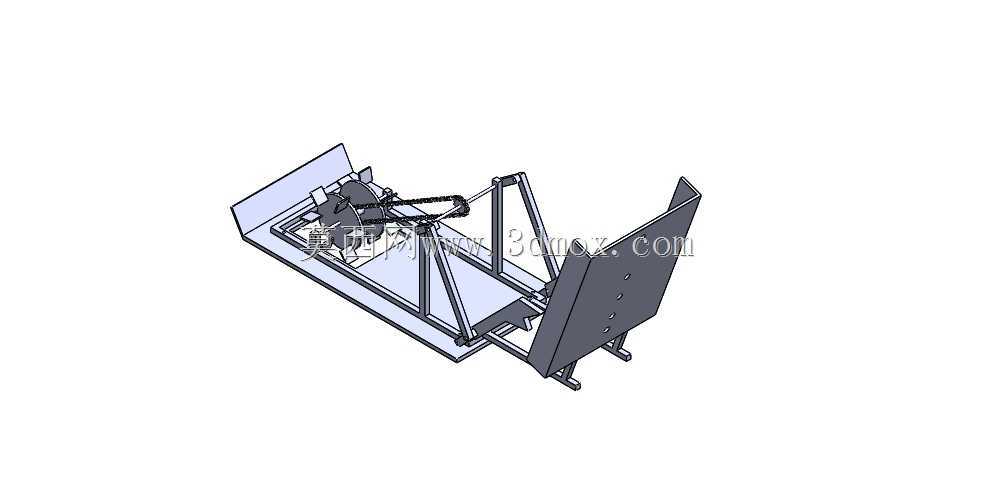

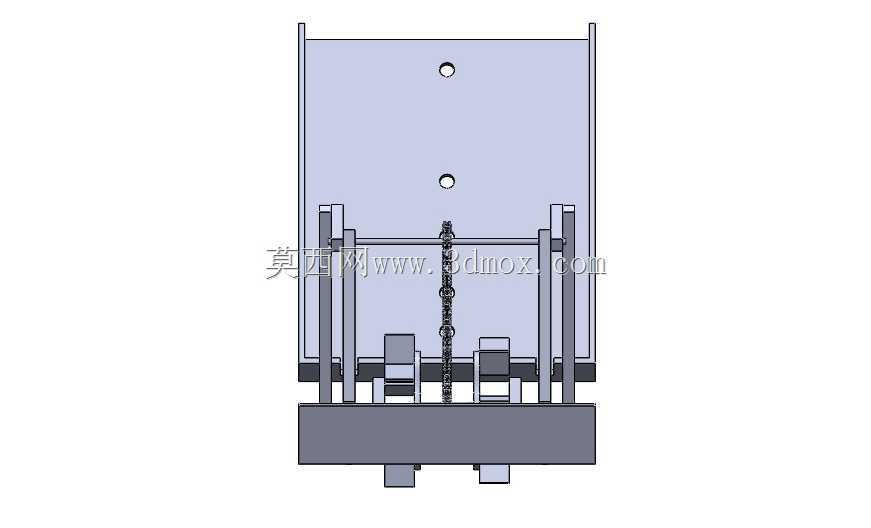

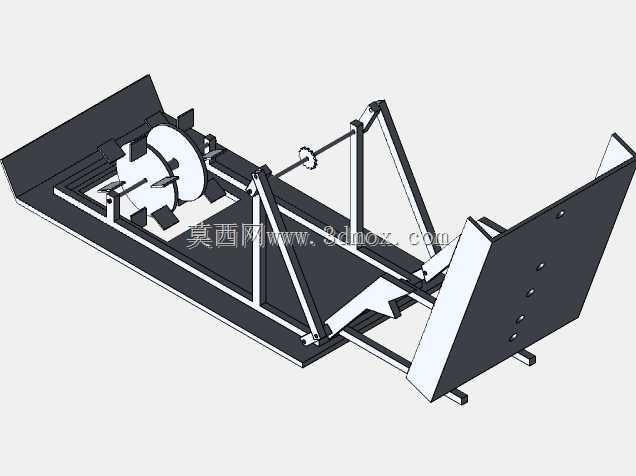

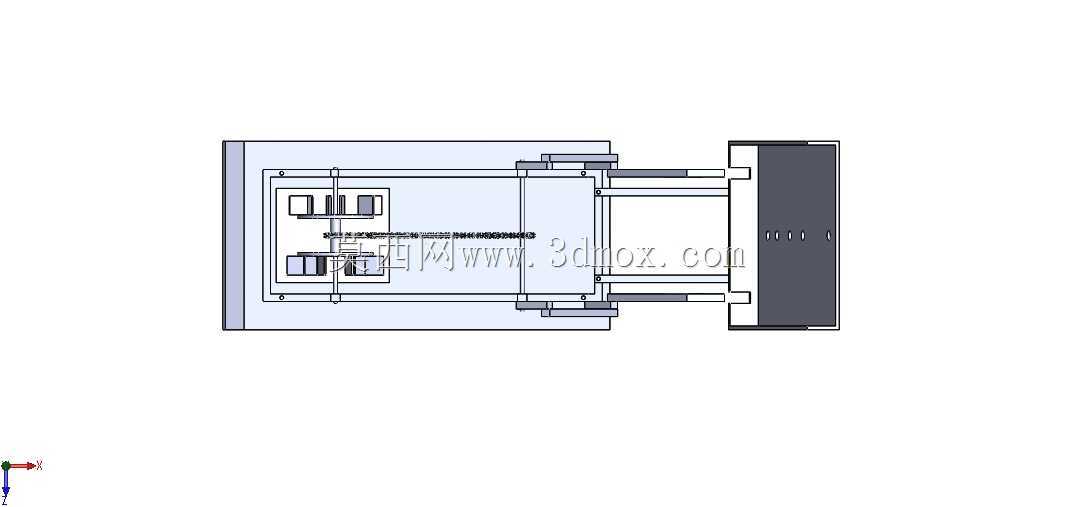

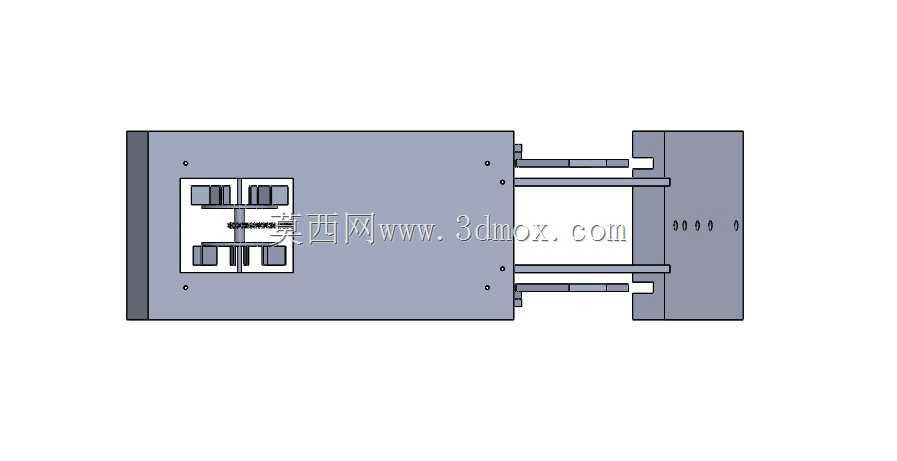

　　这款手动插秧设备主要面向丘陵山区零散地块、大棚育秧移栽、小面积稻田的插秧作业场景，适配无法通行大型机动插秧机的狭窄田块，解决小农户插秧作业劳动强度大、株距不均、秧苗入土深度不一致的痛点，完全依靠人力驱动即可完成取秧、送秧、插秧的完整作业流程，无需额外动力源，整体结构轻量化，单人即可完成设备转运与田间操作。从结构设计逻辑来看，设备采用浮板支撑作为整机的承载基础，浮板底面做圆弧过渡处理，作业时浮板贴合泥面滑行，避免下陷同时保证整机作业时的水平基准，浮板上方布置安装框架，所有功能机构均固定在框架上，框架采用薄壁方管拼接，在保证结构刚性的前提下尽可能降低整机重量，减少人力推行的阻力。

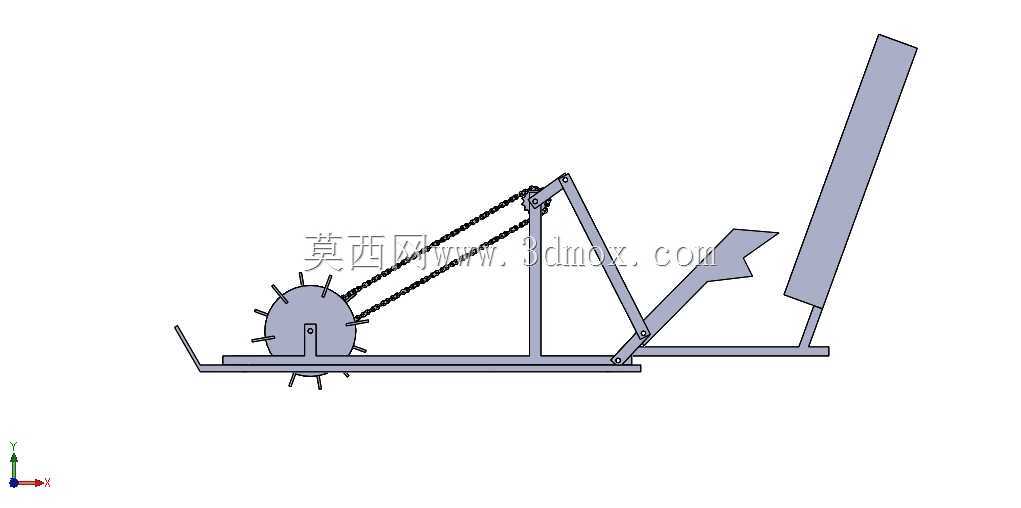

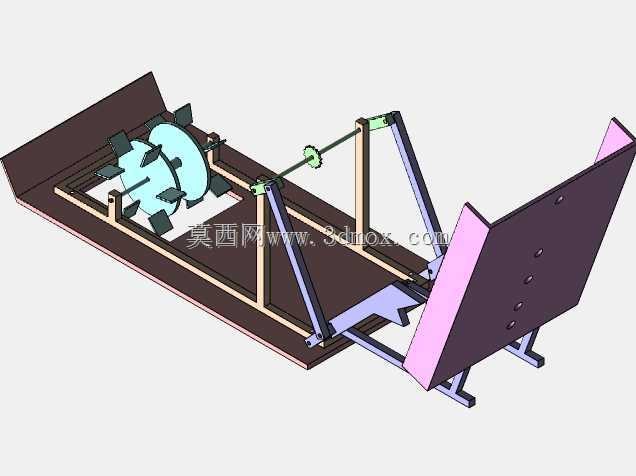

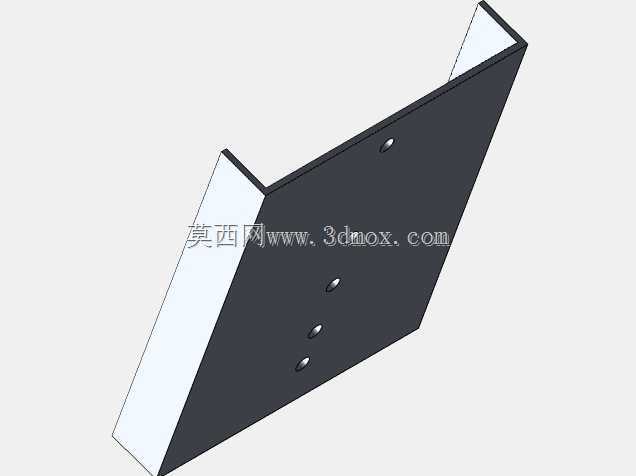

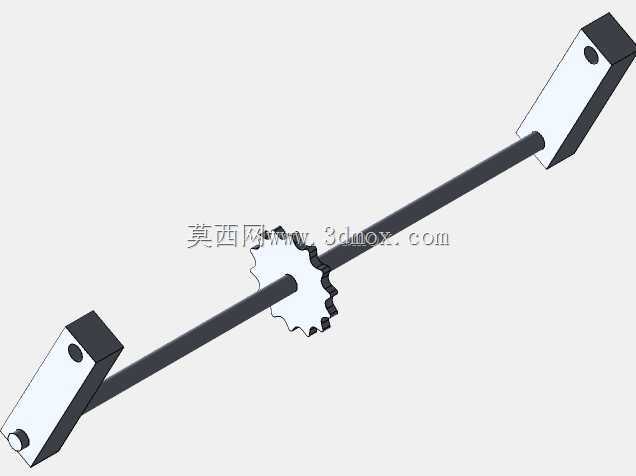

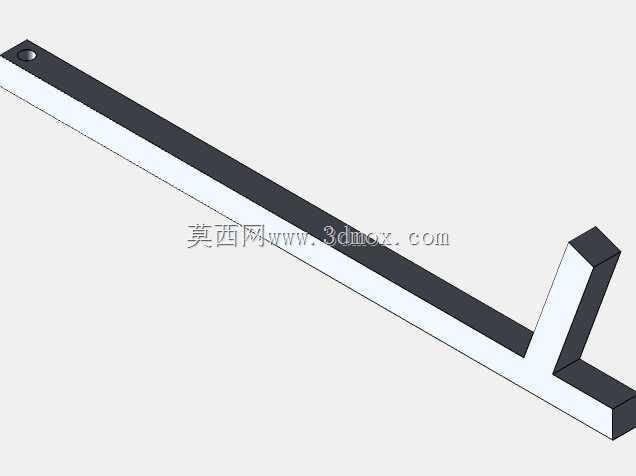

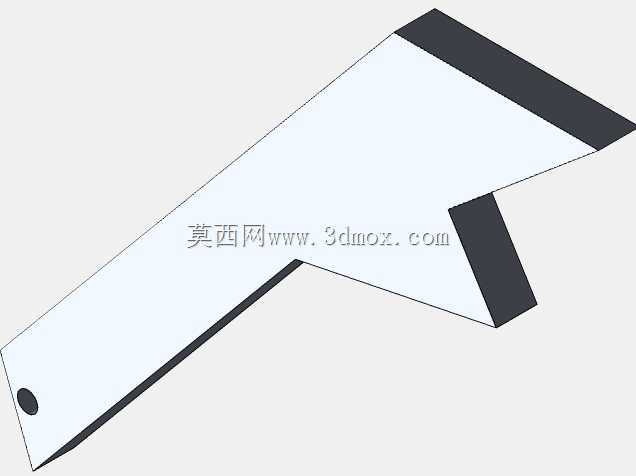

　　核心插秧执行机构采用棘轮联动的分插轮结构，分插轮周向均匀布置秧爪，秧爪采用弹性钢材制作，端部做圆弧钝化处理，取秧时不会损伤秧苗茎秆，通过链条传动将扶手处的手动驱动力传递到分插轮轴，操作人员往复扳动操作扶手时，链条带动棘轮做单向间歇转动，驱动分插轮按固定角度旋转，每一次扳动扶手对应一次取秧、插秧动作，保证每次插秧的株距一致，不会出现漏插、重插的问题。秧苗承载部分采用倾斜式秧箱布置，秧箱背部设置多道定位凸点，用于分隔秧苗束，避免秧苗堆叠导致取秧量不均，秧箱与安装框架之间采用滑动连接结构，作业时随分插轮的转动做横向间歇移箱，保证秧爪每次取秧都能对应到秧箱上的不同位置，取秧量稳定可控，不会出现单次取秧过多或过少的情况。

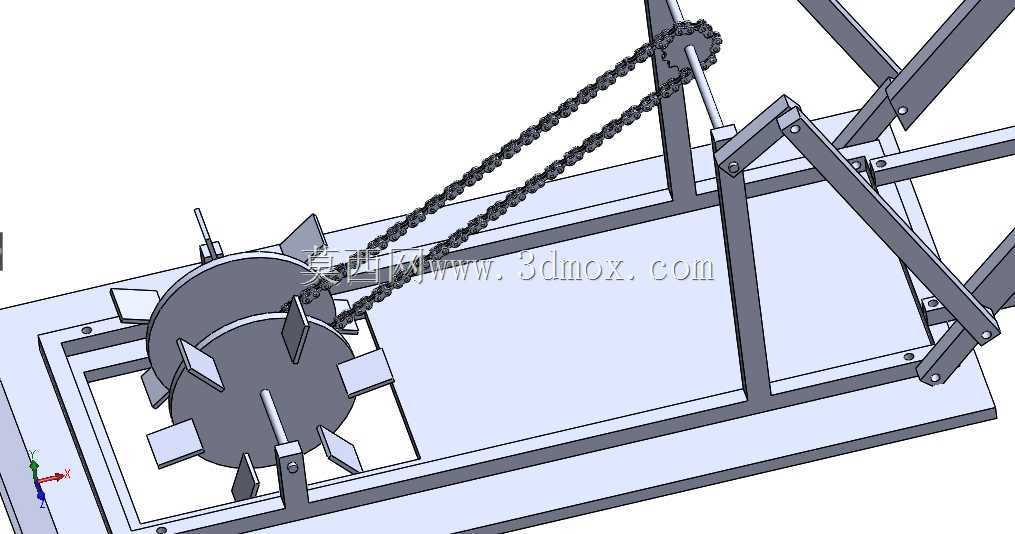

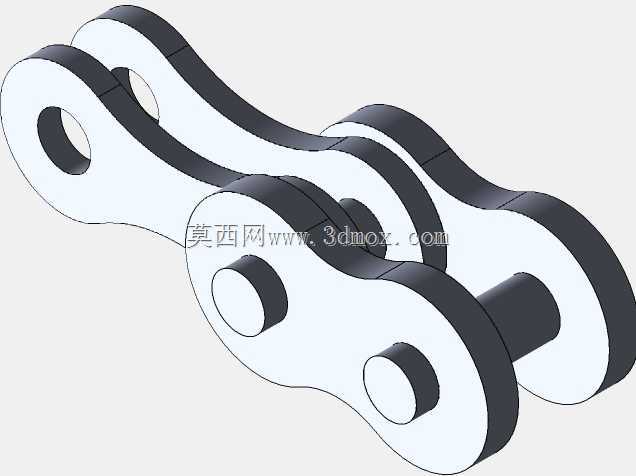

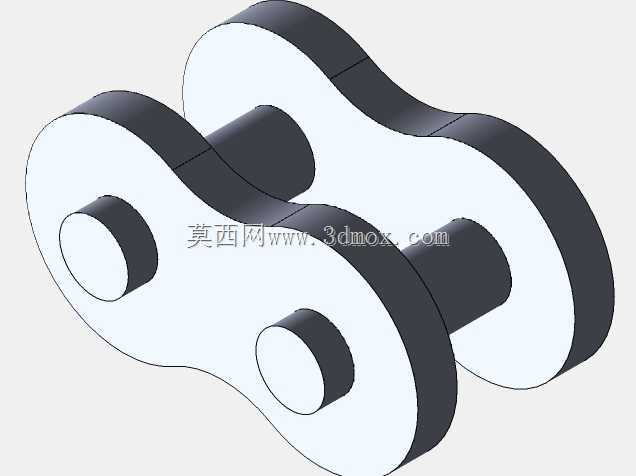

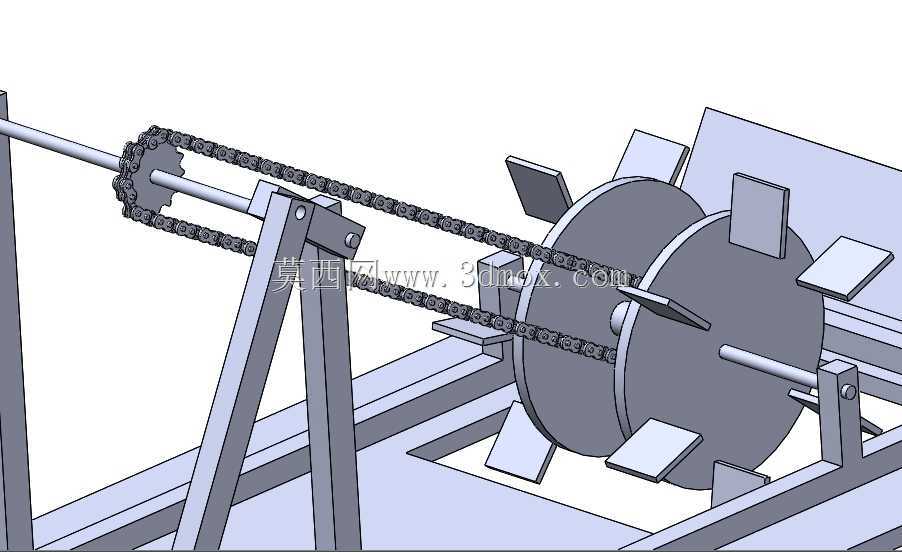

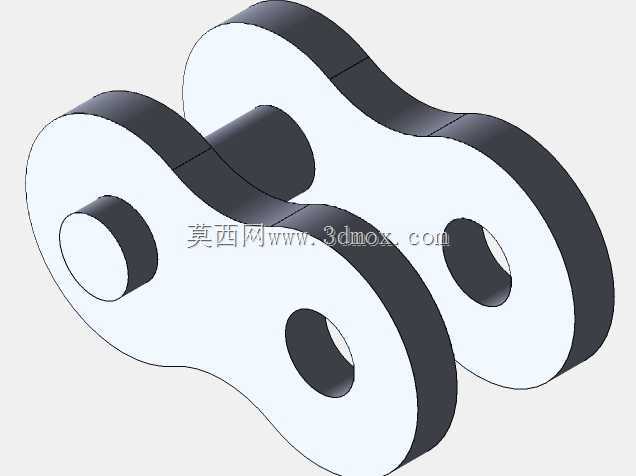

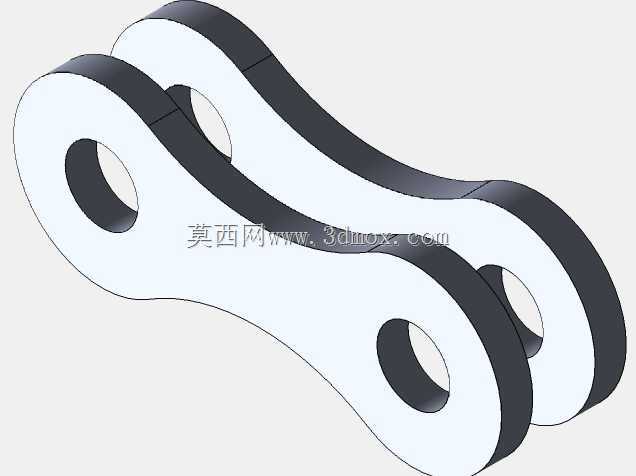

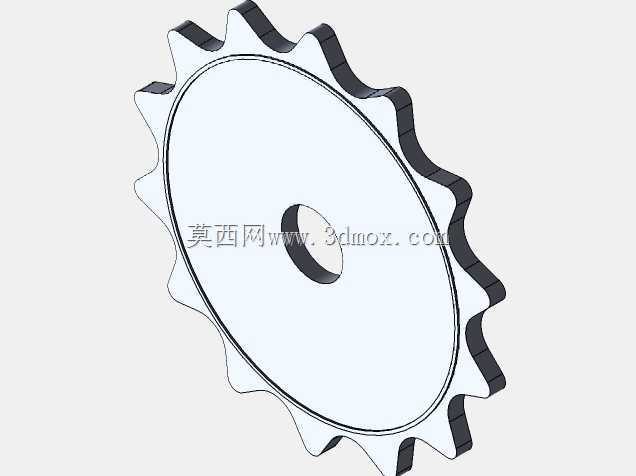

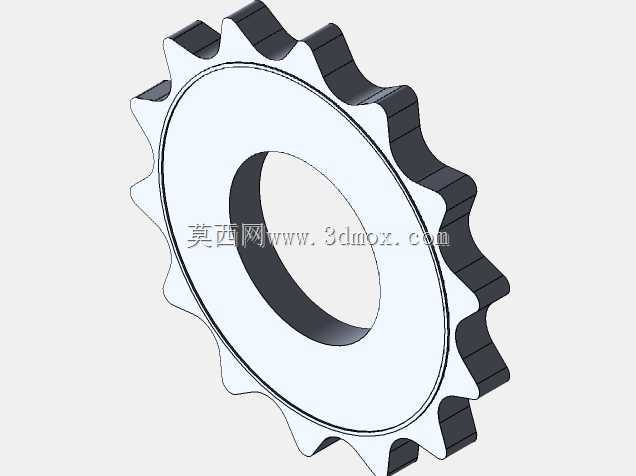

　　传动部分采用滚子链配合张紧结构，张紧轮通过弹簧预紧，即使在田间泥水飞溅的环境下也能保证传动不打滑，传动间隙控制在合理范围，避免操作时出现空行程，保证操作手感跟手，操作人员施加的力可以高效传递到执行机构。从安装边界与尺寸设计来看，整机作业宽度适配两行插秧的作业幅宽，整体长度控制在单人可推行的合理范围，扶手高度适配多数成年人的操作高度，操作时无需过度弯腰，降低长时间作业的腰部负荷；浮板的接地比压经过核算，在常规糊烂程度的稻田泥面上不会出现过深下陷，滑行阻力控制在人力可轻松推动的区间。设备的所有转动铰接位置都做了防泥水密封设计，避免田间泥沙进入铰接缝隙导致机构卡滞，日常维护仅需在作业后冲洗泥污即可，无需复杂的保养流程。

　　在实际作业过程中，操作人员只需站在设备后方，一手扶持设备保持行进方向，另一手往复扳动操作扶手，设备向前滑行的同时分插轮完成取秧、运秧、入土插秧、回程的完整动作循环，插秧深度可以通过调整分插轮的安装高度进行适配，针对不同秧龄、不同泥层深度的稻田都能调整到合适的插秧深度，保证秧苗成活率。相较于传统纯人工手插，这款设备可以将作业效率提升3倍以上，同时保证插秧的株距、深度一致，后续稻田通风透光性更好，减少病害发生概率；相较于大型机动插秧机，这款设备成本极低，转运方便，不需要燃油或电力支持，完全适配小农户、丘陵山区的零散种植需求，结构上没有复杂的电控或液压部件，普通农户经过简单指导即可操作，出现故障也可以快速排查维修，对使用场景的适配性极强。设计过程中充分考虑了田间作业的恶劣工况，所有结构件都做了圆角处理，没有尖锐突出部分，避免作业时勾挂衣物或划伤操作人员，整体重心偏低，在不平整的田面作业时也不容易出现侧翻，操作稳定性好。
