低成本可控式机械呼吸辅助装置结构设计

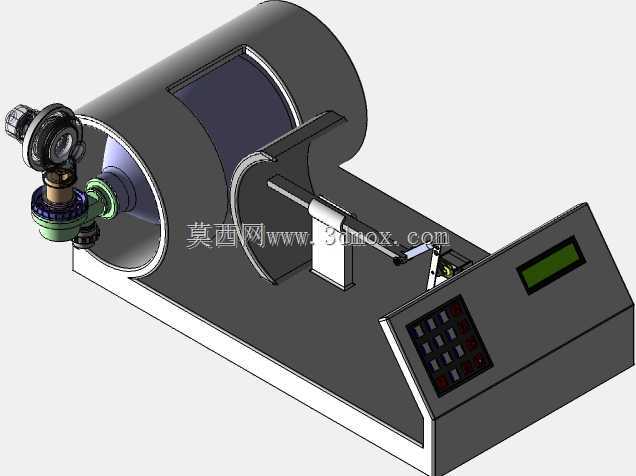

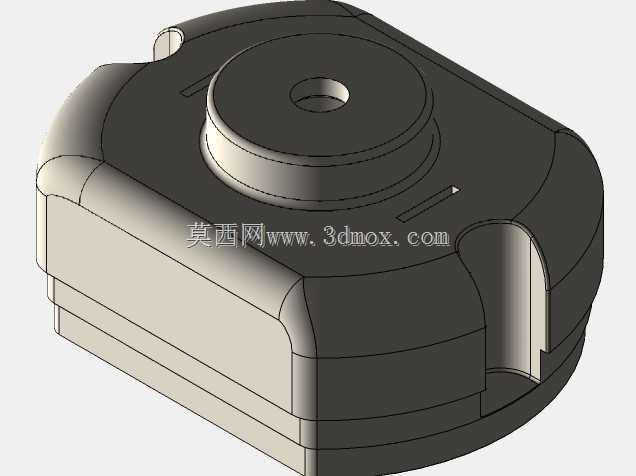

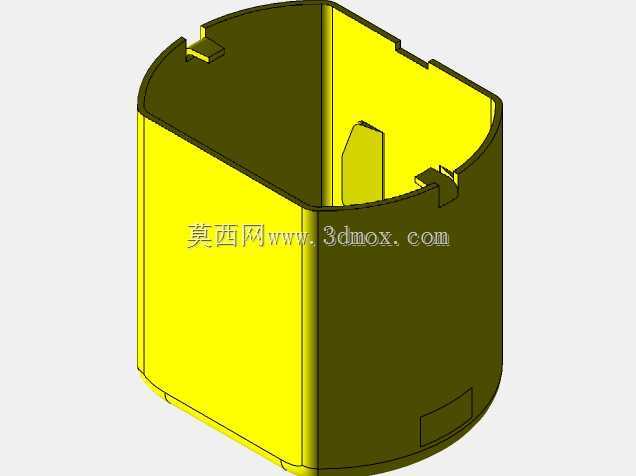

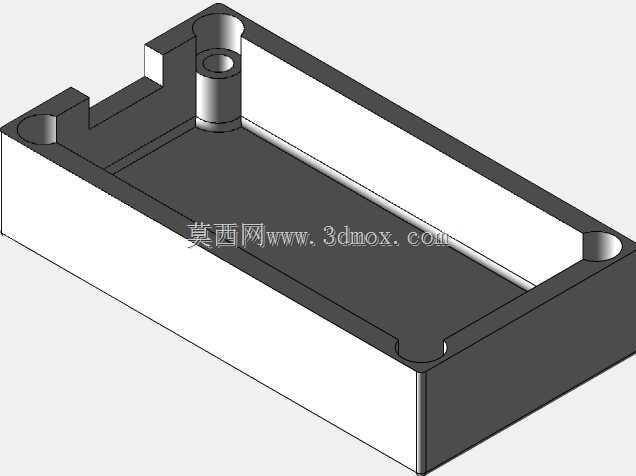

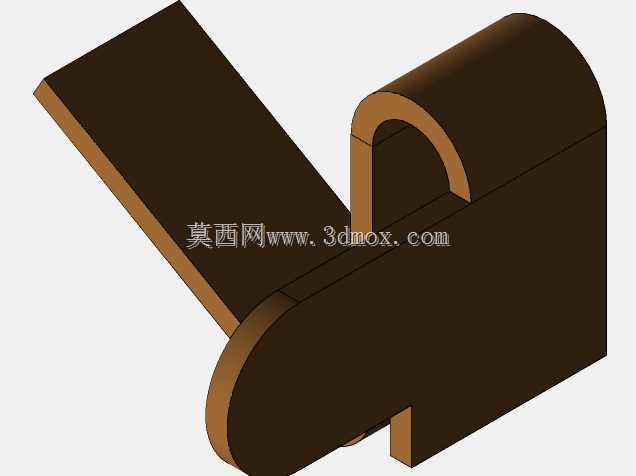

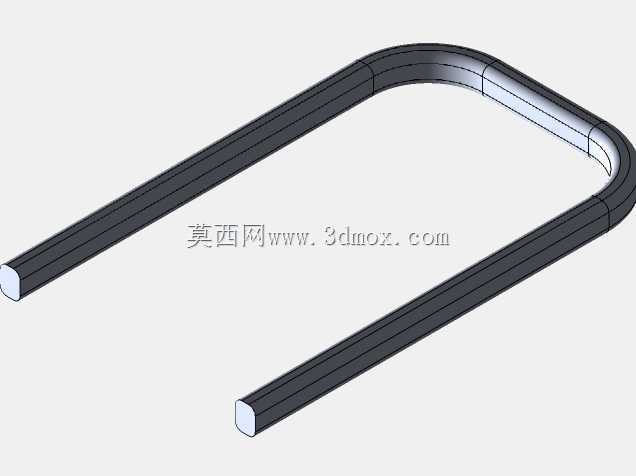

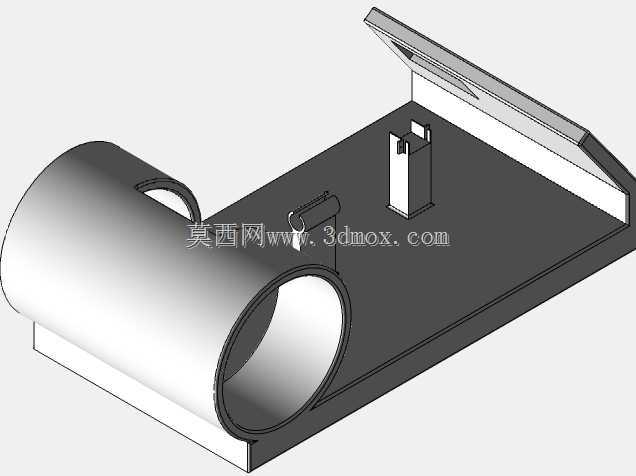

　　在基层医疗应急场景、临时收治点以及资源受限区域的呼吸支持需求场景中，大型成套呼吸机往往存在调度难、运维成本高、操作门槛高的问题，这款可控机械呼吸装置的设计，正是瞄准这类轻量化、易部署的呼吸支持缺口展开。从结构布局来看，装置采用卧式集成化设计，将气路驱动筒体、执行传动组件、操控交互单元整合在同一安装底座上，整体安装边界控制在常规医用床头柜可承载的尺寸范围内，不需要额外定制安装支架，放置在平整台面即可完成固定对接，外接气源或者内置驱动模块即可投入使用，适配临时收治点快速搭建的部署要求。

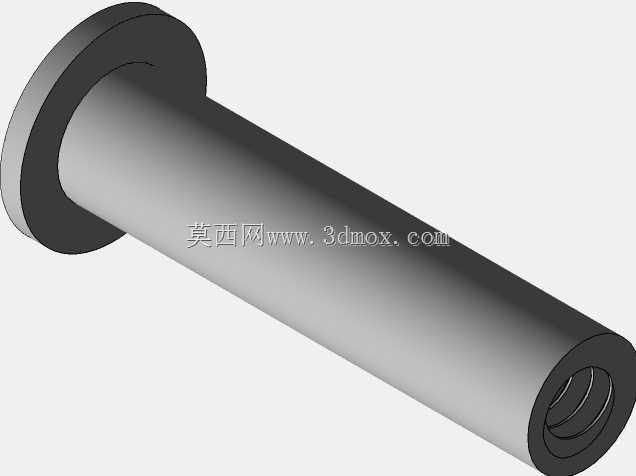

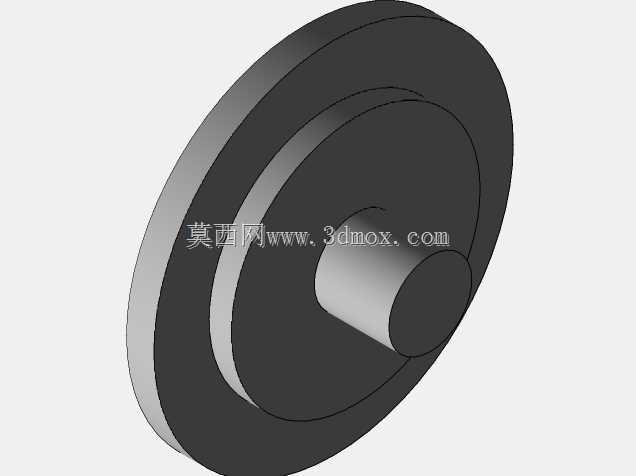

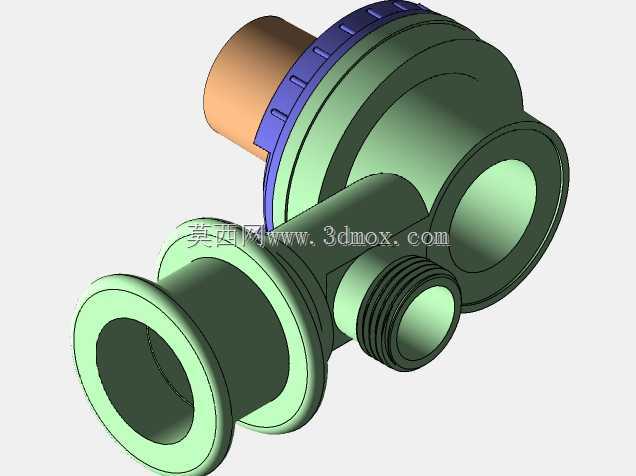

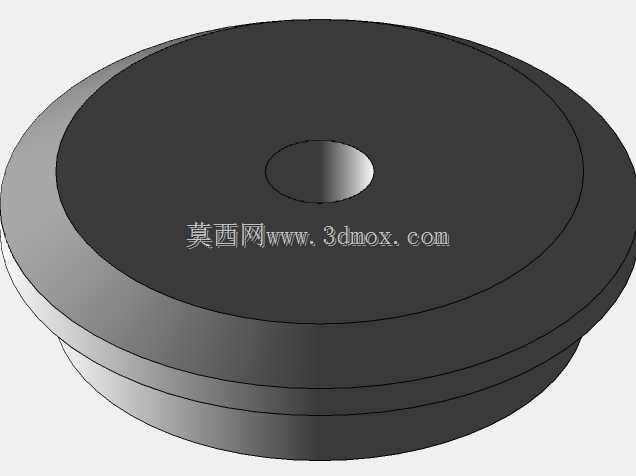

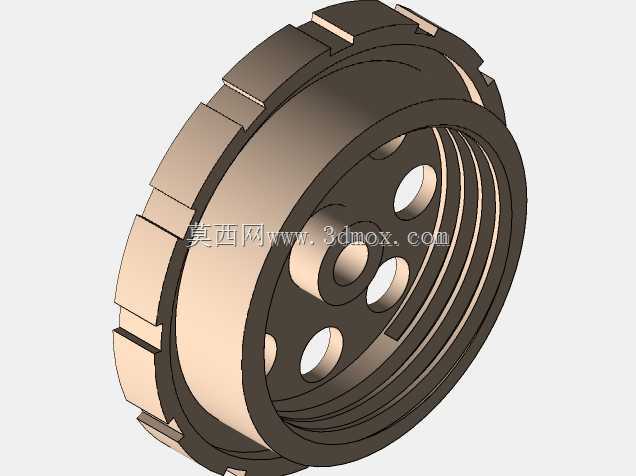

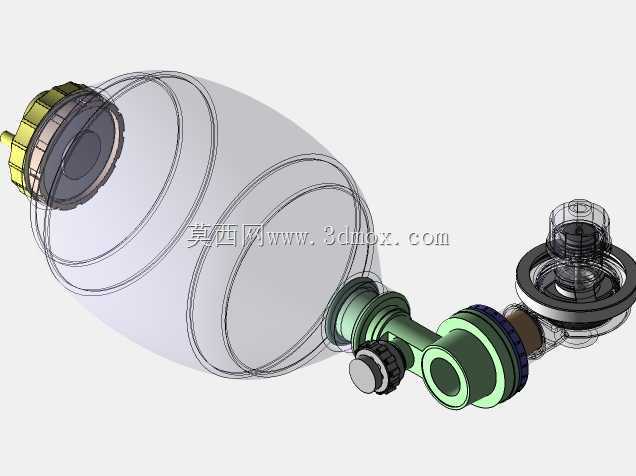

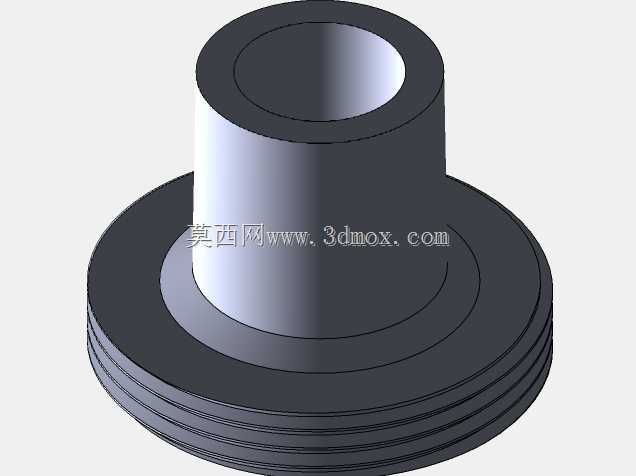

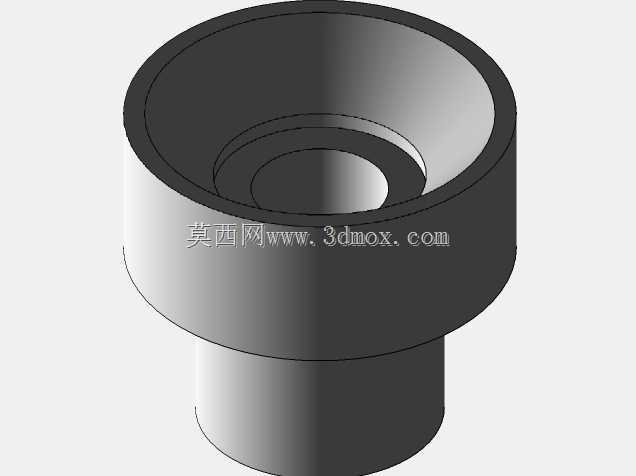

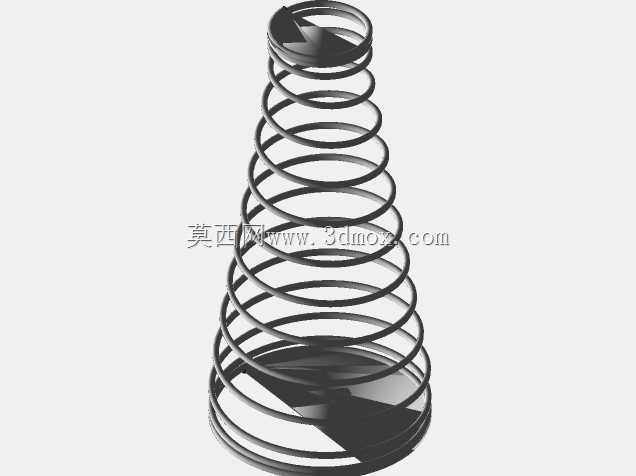

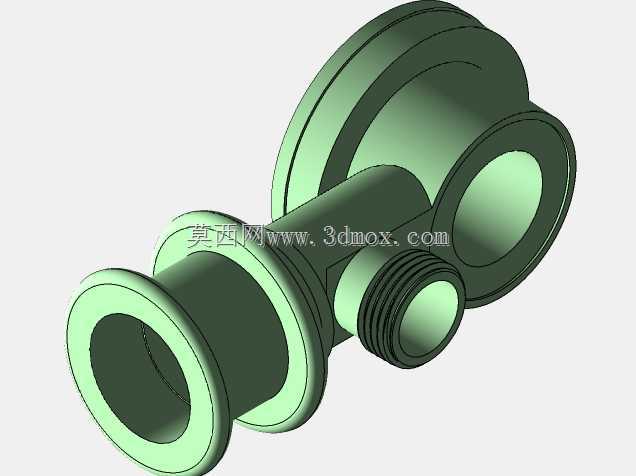

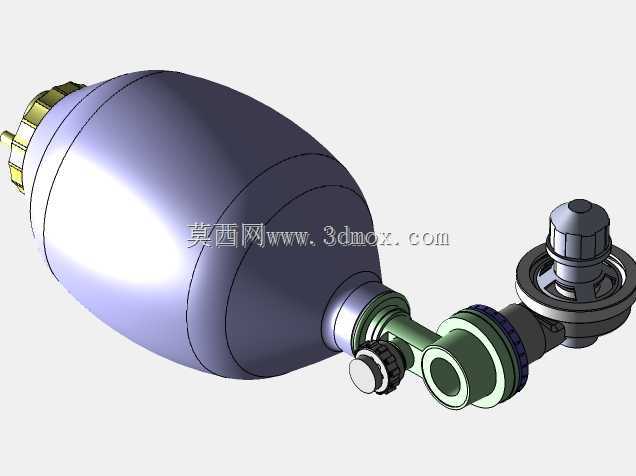

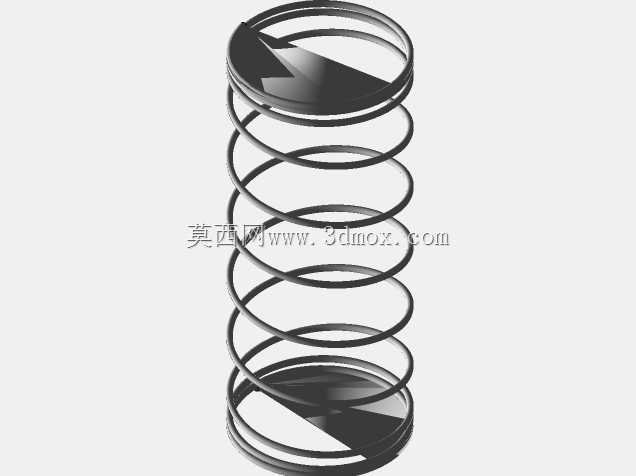

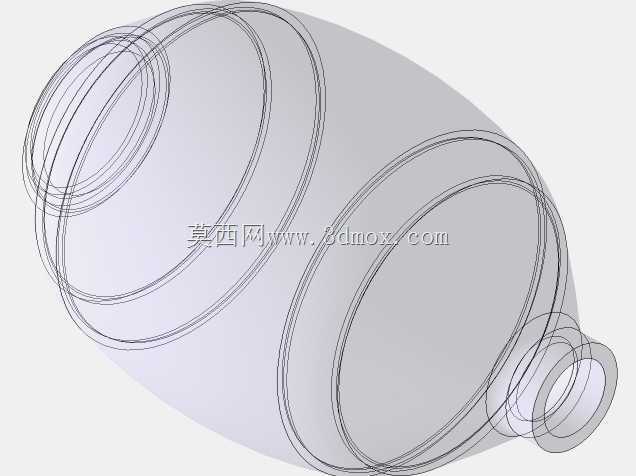

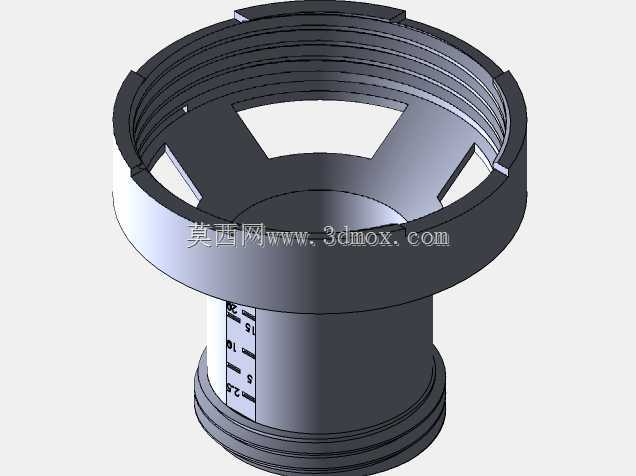

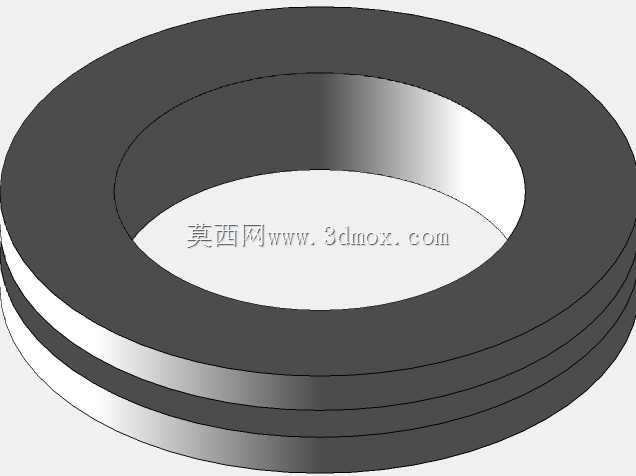

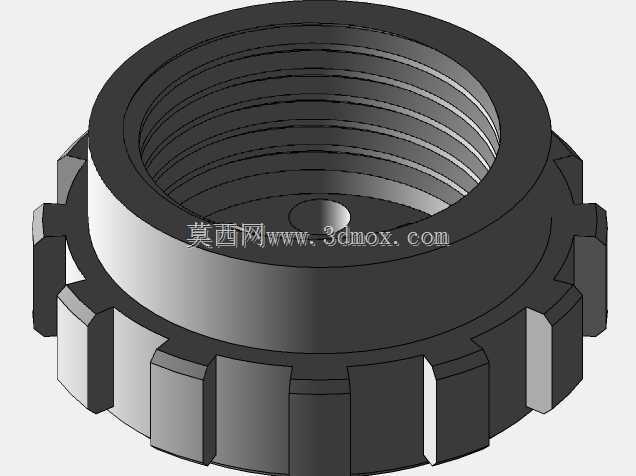

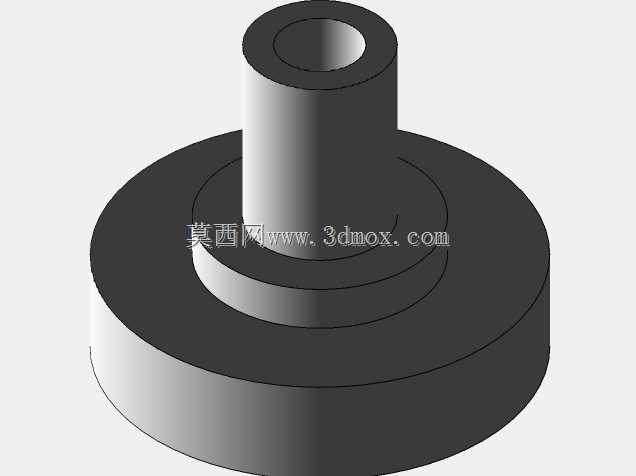

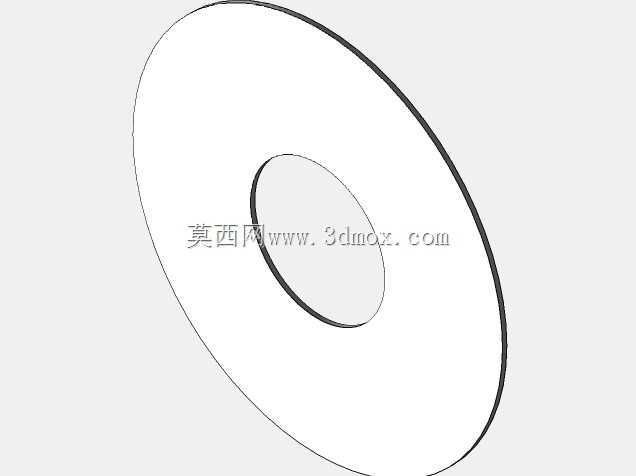

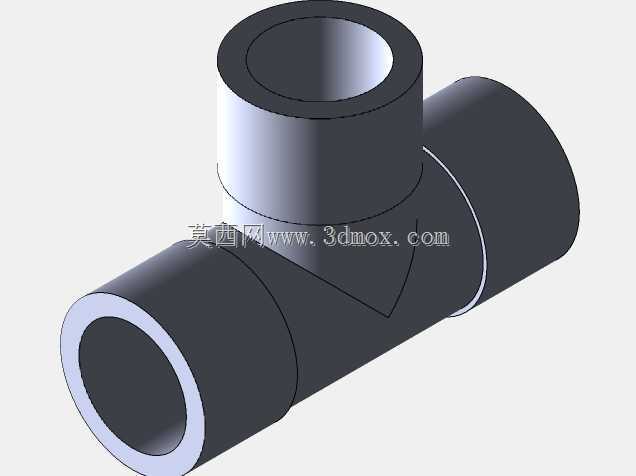

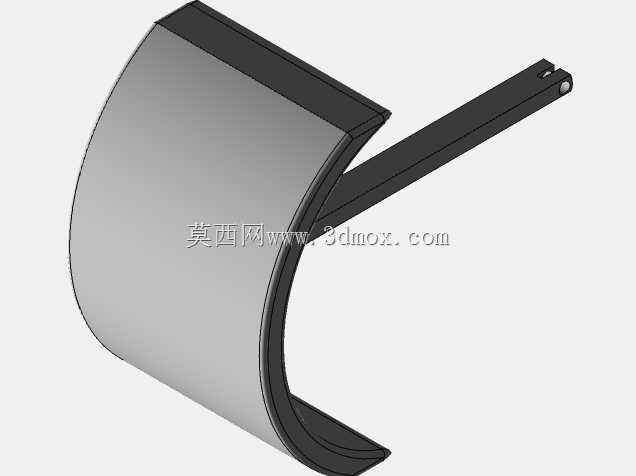

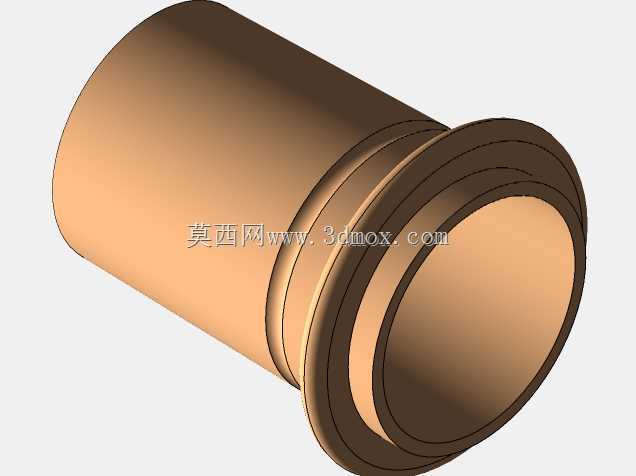

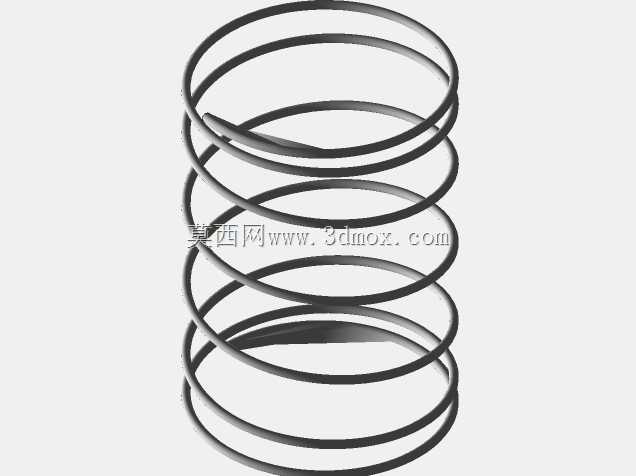

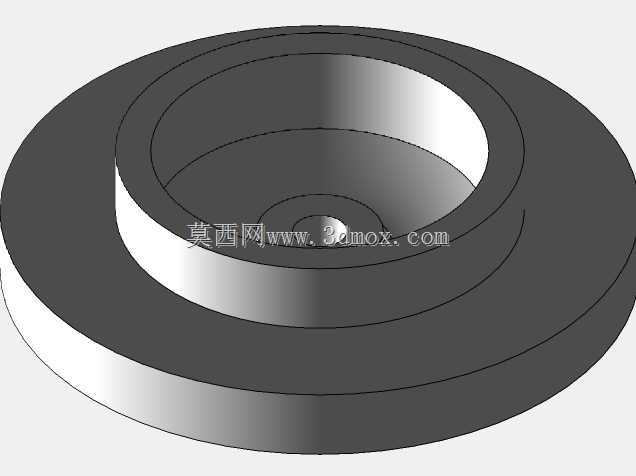

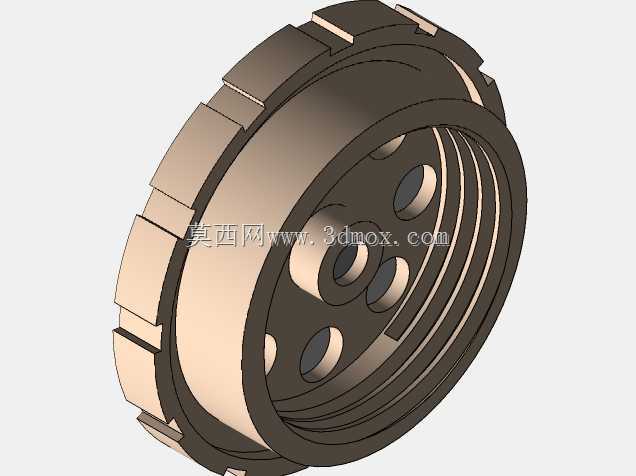

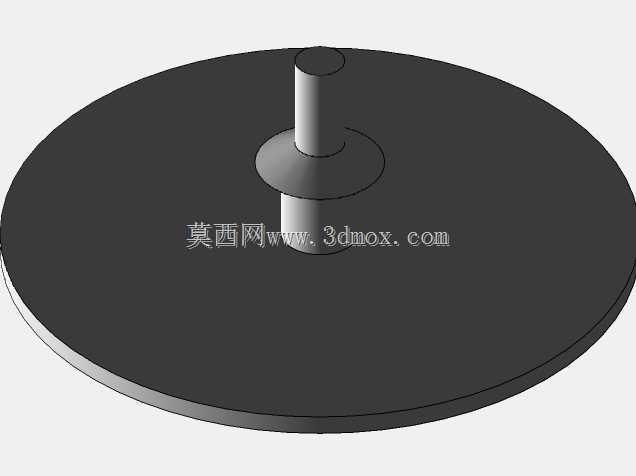

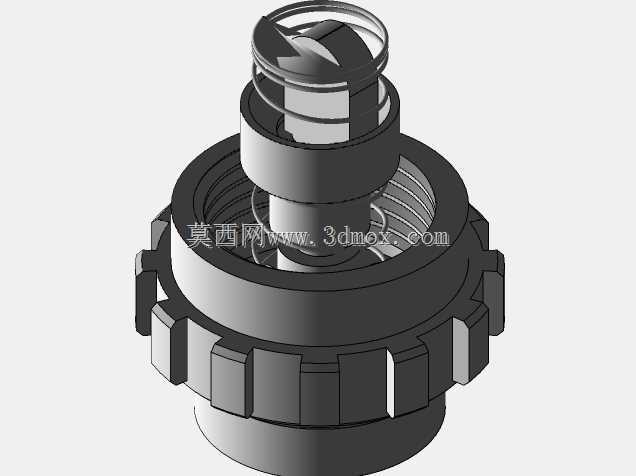

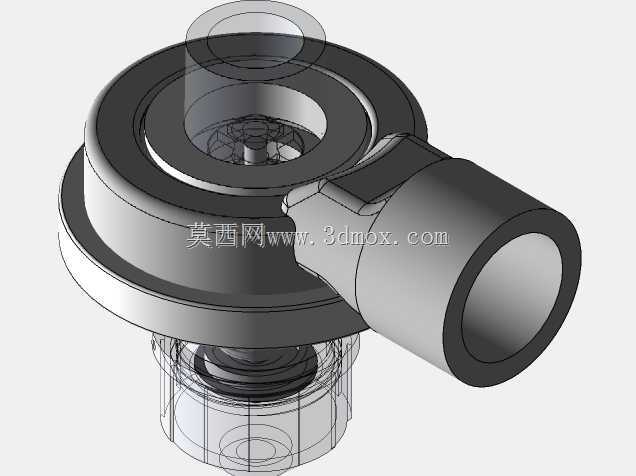

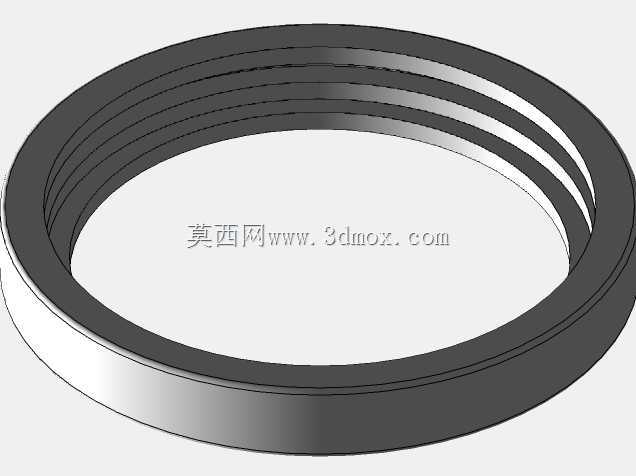

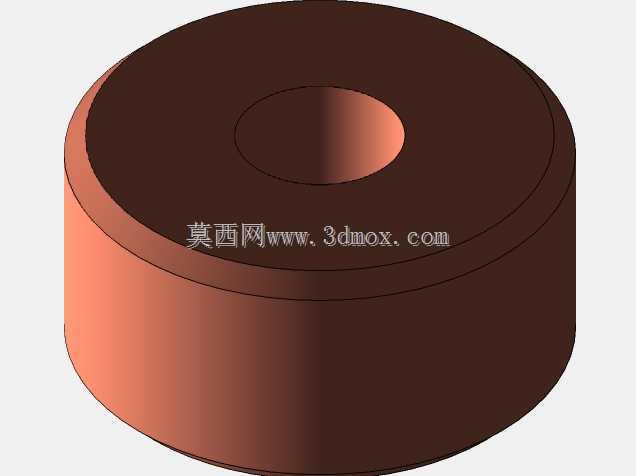

　　气路驱动部分采用大直径筒体作为潮气量输出的核心容腔，筒体内置活塞式推送结构，通过传动杆连接驱动端，相比膜片式结构，活塞配合密封圈的形式加工难度更低，常规机加工条件即可完成核心零件的生产，装配时仅需要保证活塞杆与筒体端面的同轴度，控制在0.1mm以内即可满足密封要求，不需要高精度的专用工装辅助组装，这也是该设计能够实现低成本快速组装的核心原因。筒体端部的气路接口采用标准快插式医疗气路接头，可直接适配常规呼吸管路的连接尺寸，不需要额外定制转接头，减少现场部署的配件准备工作量。

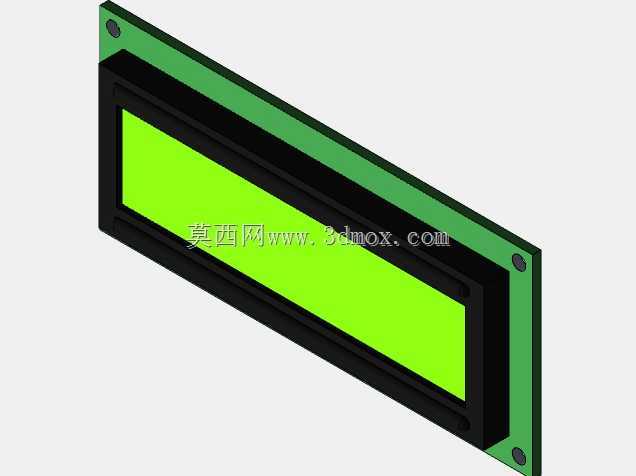

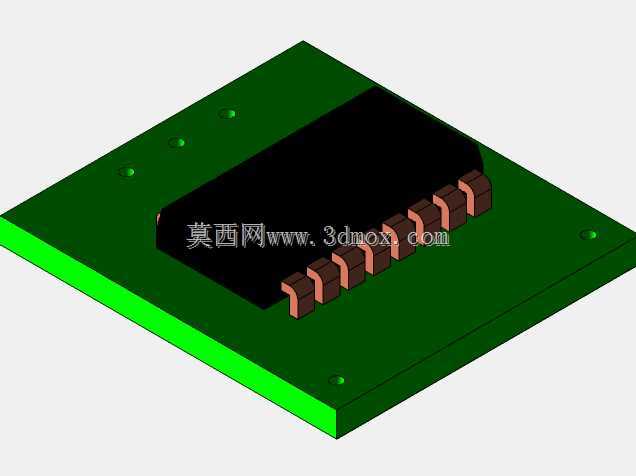

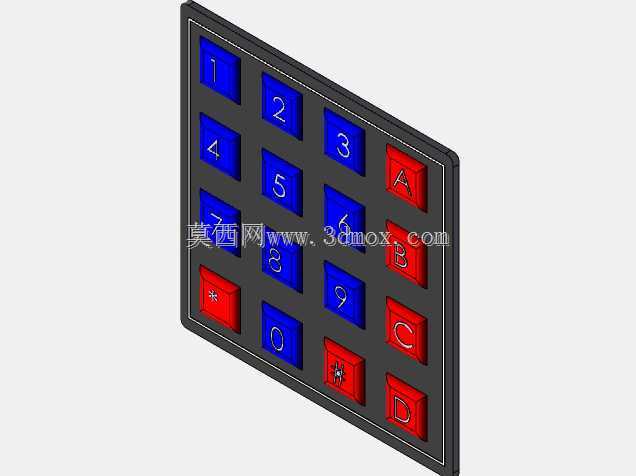

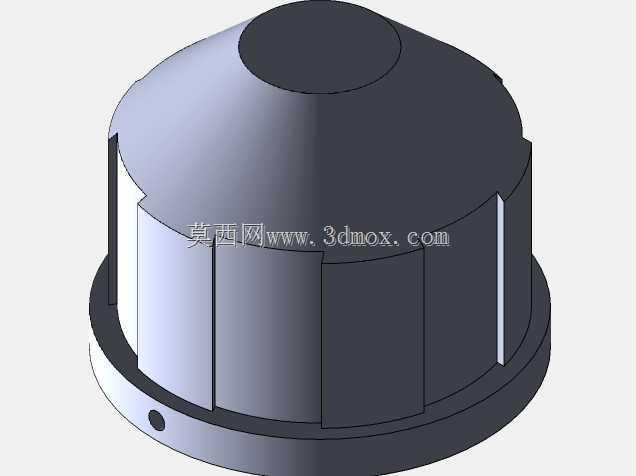

　　操控单元布置在底座前端的斜置面板上，集成了按键阵列与液晶显示屏，面板倾斜角度设置为15度，符合操作人员站立或者坐姿操作时的视线角度，不需要刻意俯身即可看清屏显参数。按键采用矩阵式布局，分别对应呼吸频率调节、潮气量校准、模式切换、启停控制等功能，每个按键的触发行程设置为2mm，带明确的触感反馈，避免戴医用手套操作时出现误触。显示屏可实时输出当前设定的呼吸频率、输出潮气量、运行时长等核心参数，参数调整时数值同步刷新，没有多余的动画效果，保证低配置硬件下的运行流畅度。

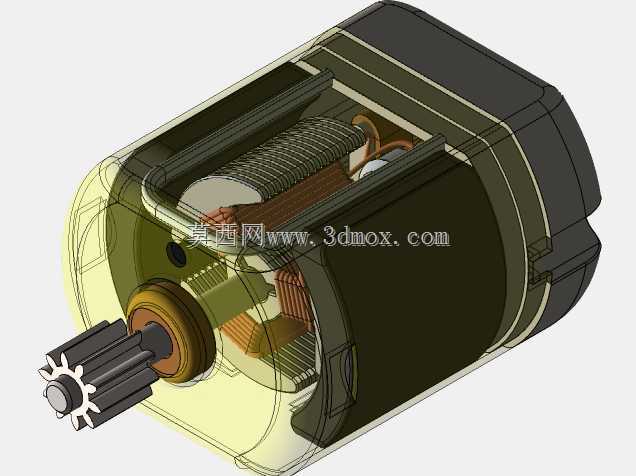

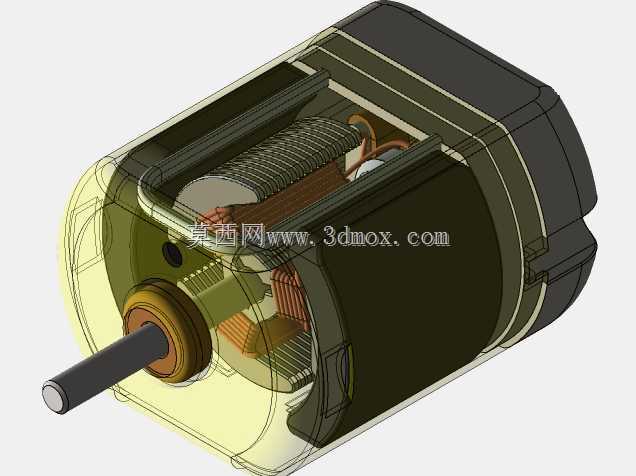

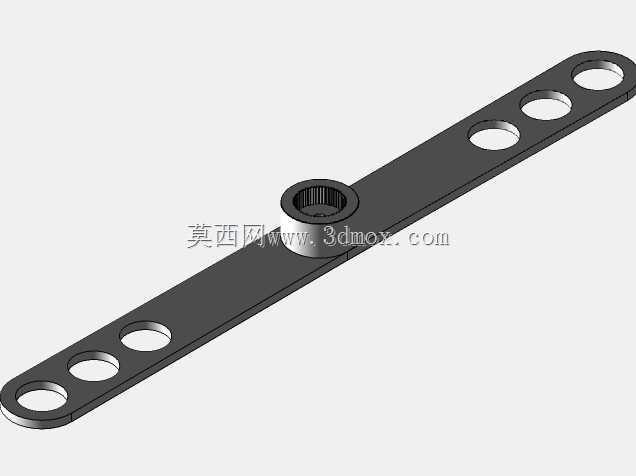

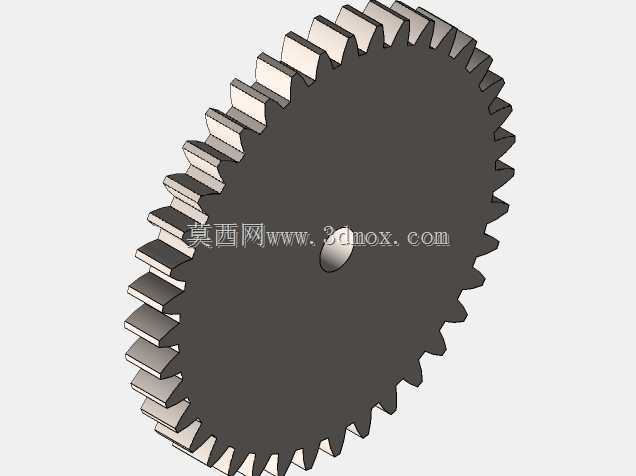

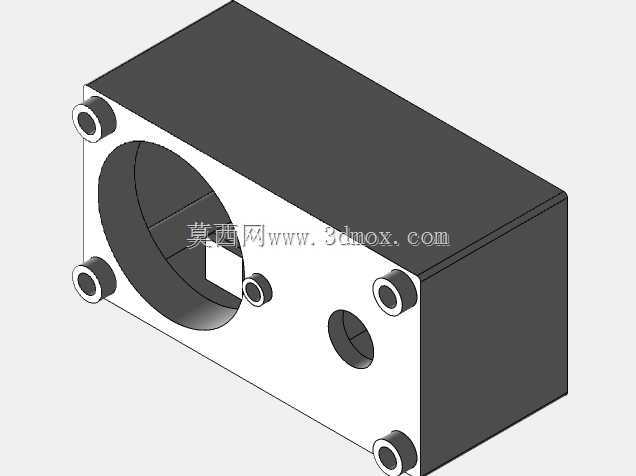

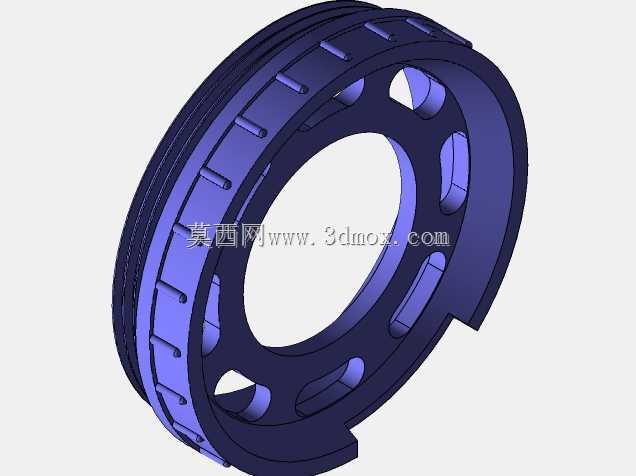

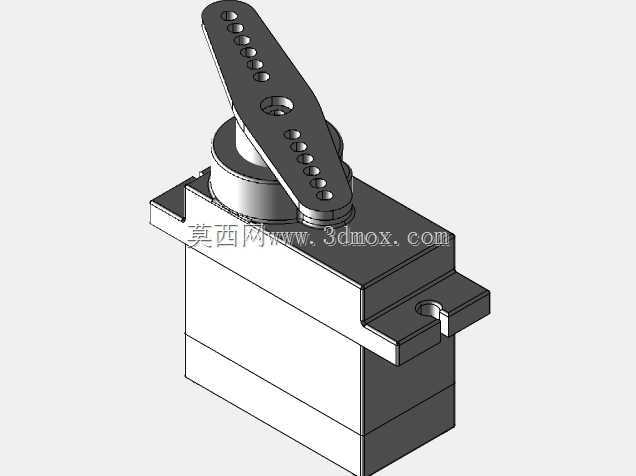

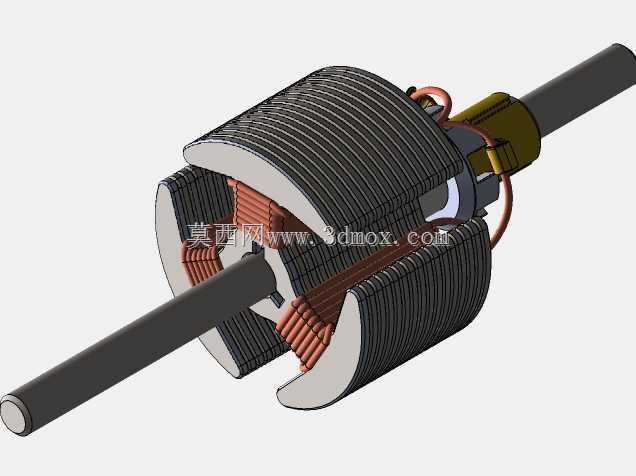

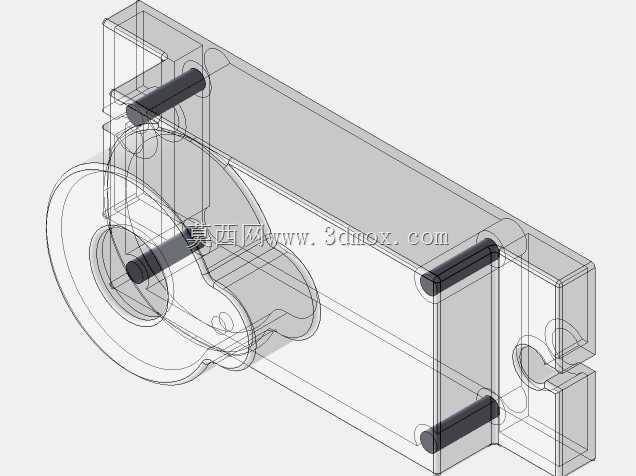

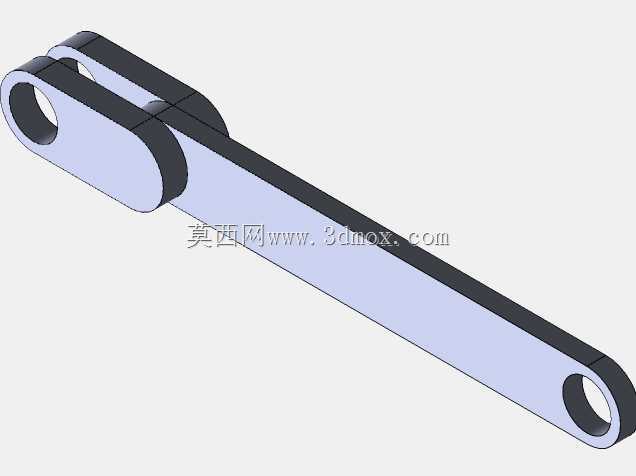

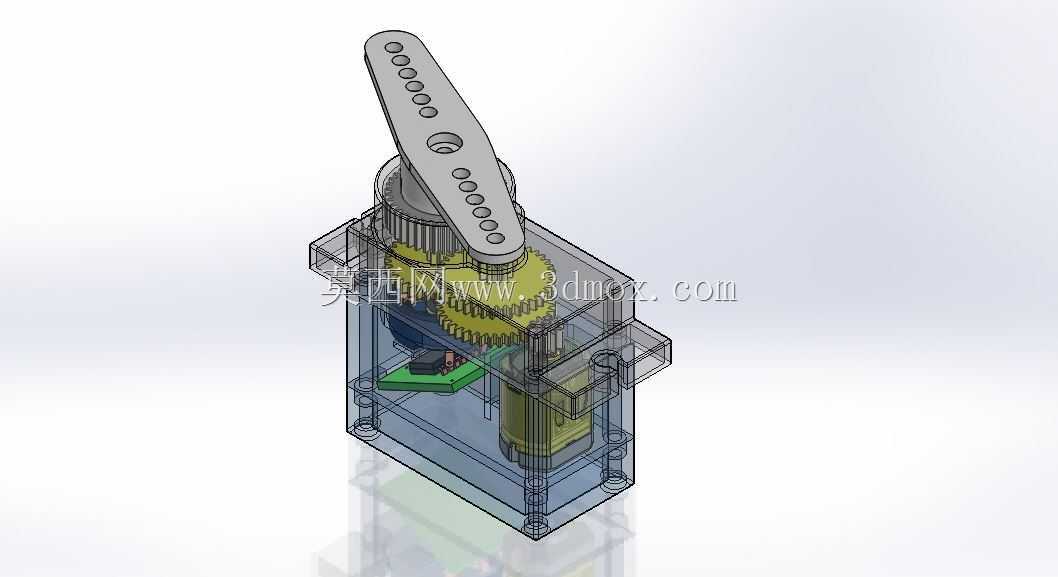

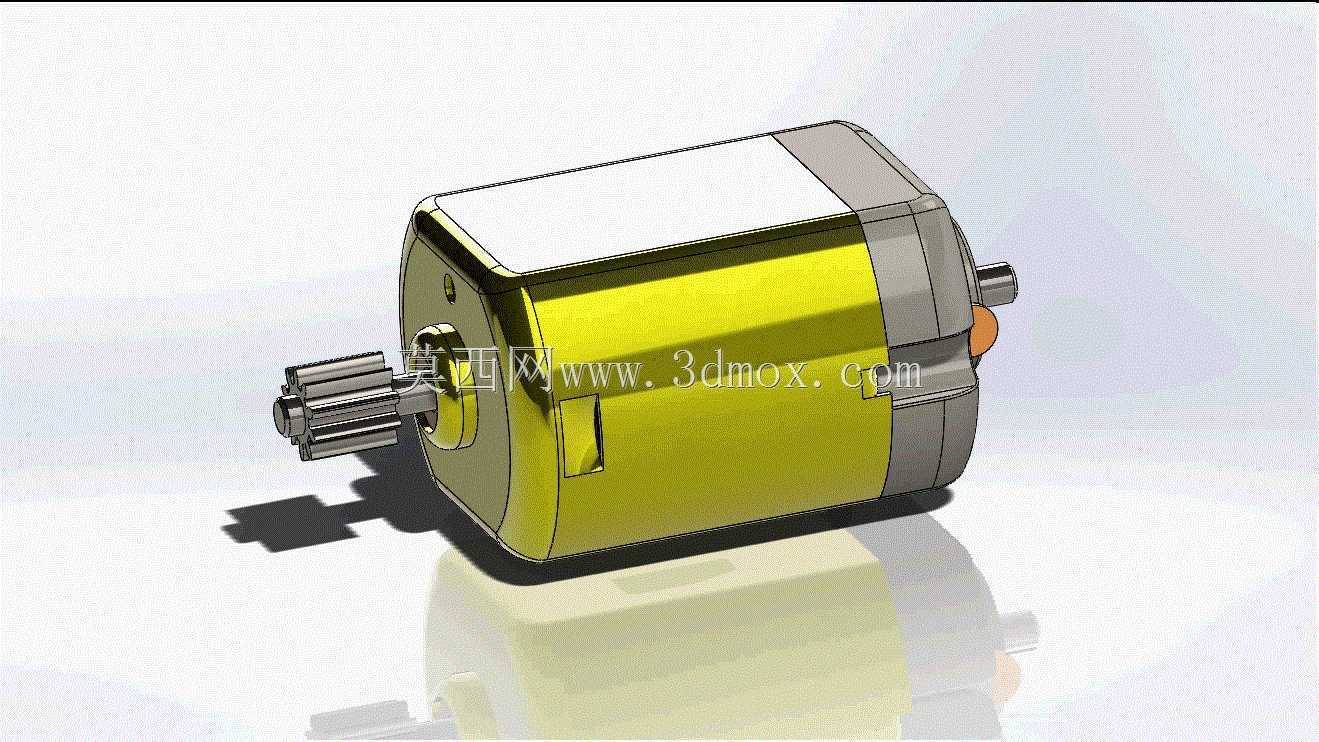

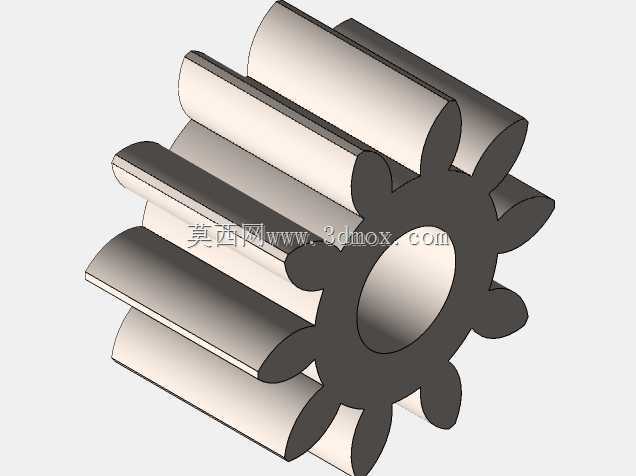

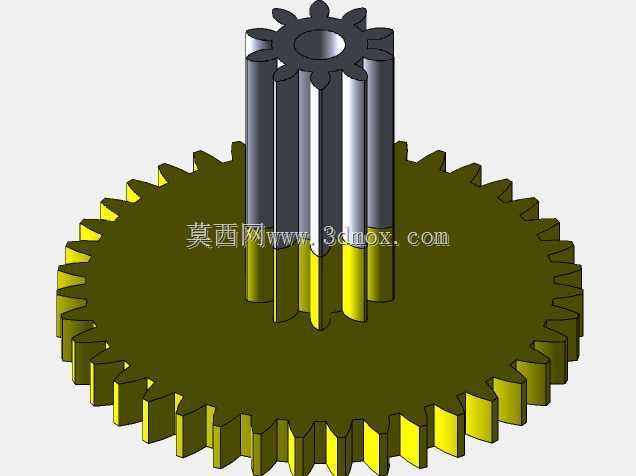

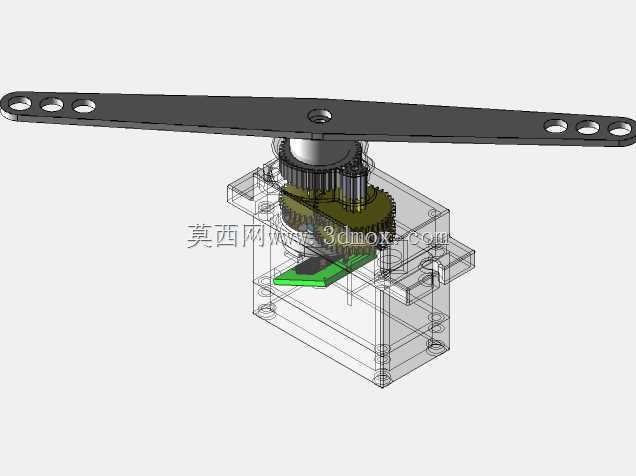

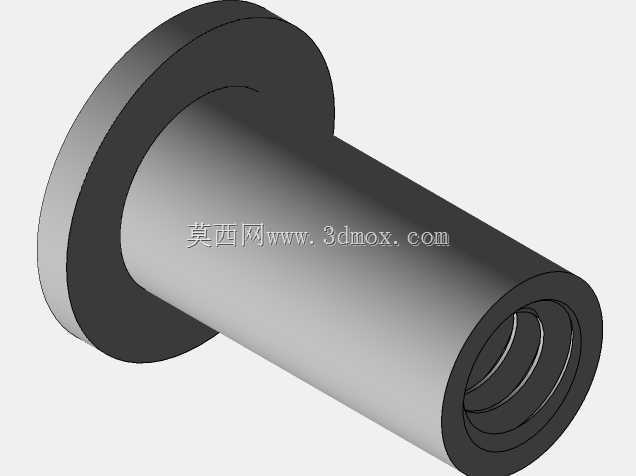

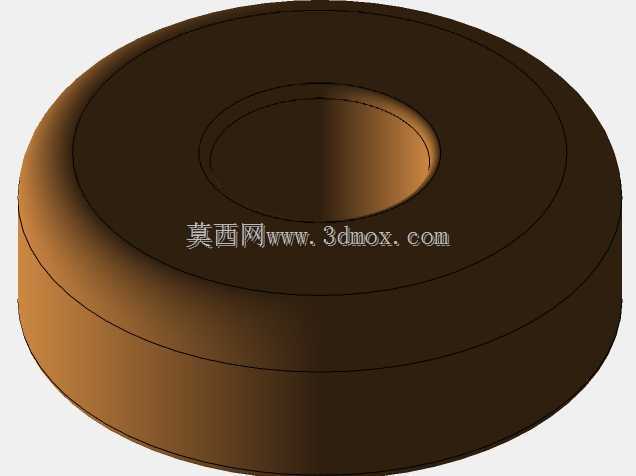

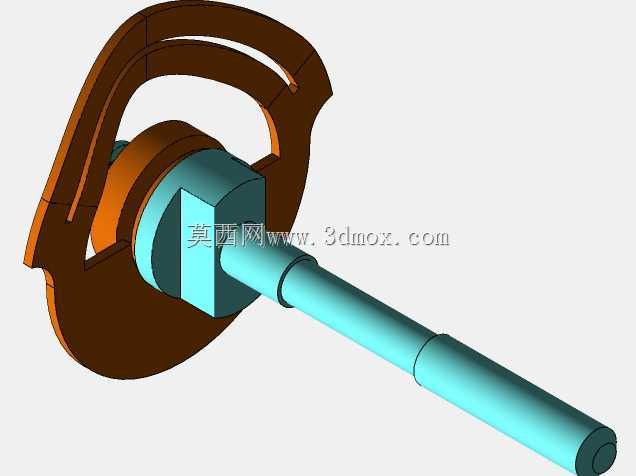

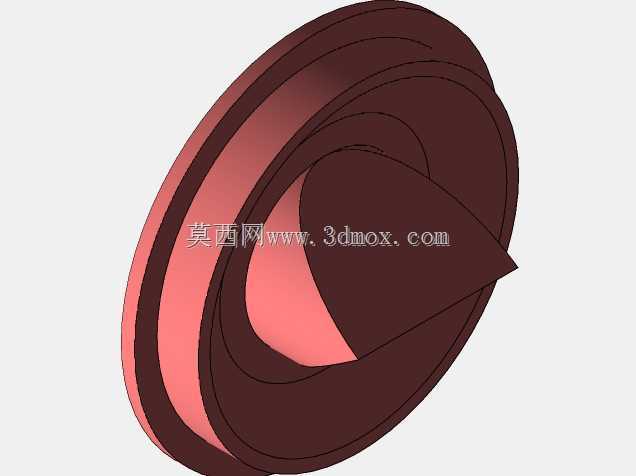

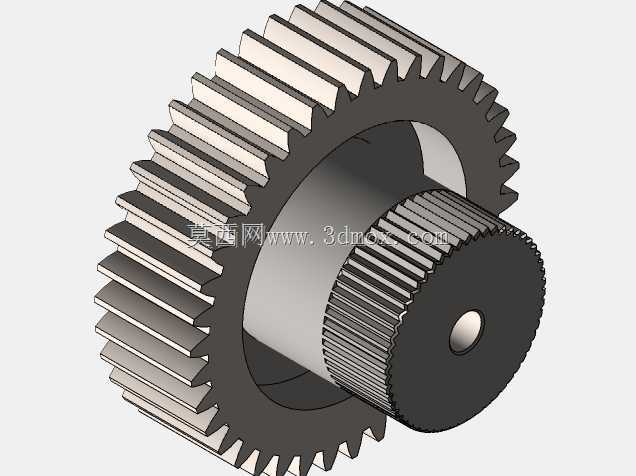

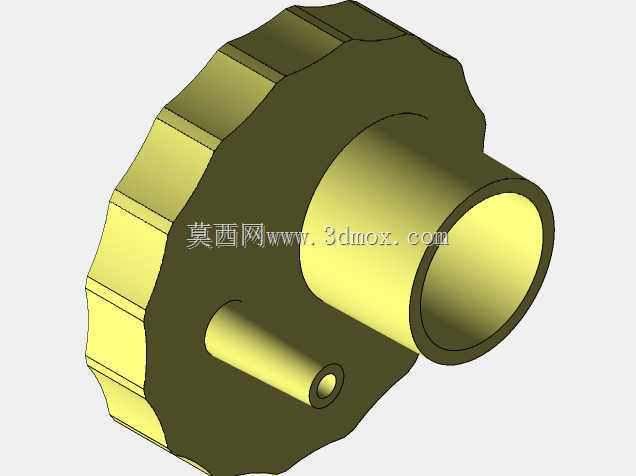

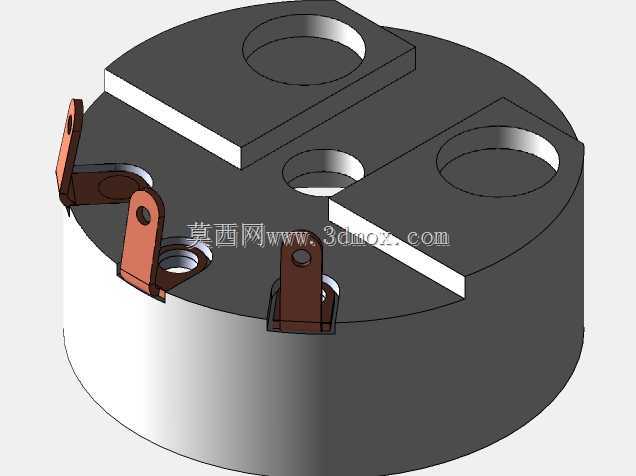

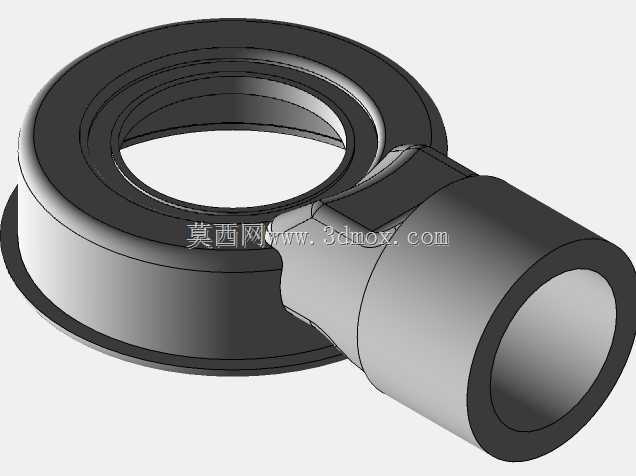

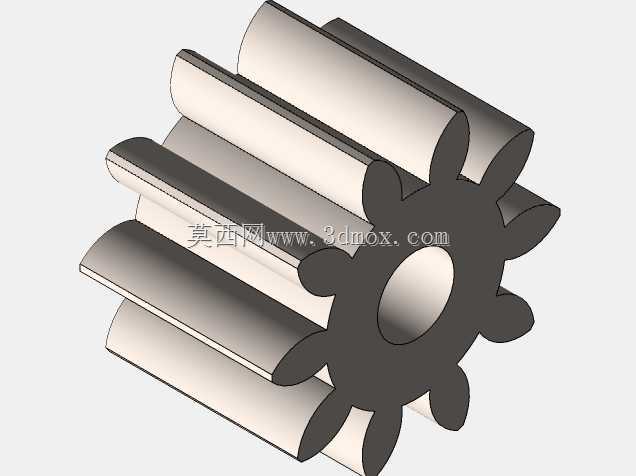

　　传动部分采用曲柄滑块结构将驱动端的旋转运动转化为活塞的直线往复运动，曲柄的偏心距可通过锁紧结构进行微调，以此改变活塞的行程长度，实现潮气量的大范围调节，调节范围覆盖成人常规呼吸支持所需的潮气量区间，配合驱动端的转速调节，可匹配不同患者的呼吸频率需求，从低频的保守呼吸支持到常规的辅助通气参数都可覆盖。整个传动结构的运动副都采用自润滑轴承配合，不需要定期加注润滑油，减少后期运维的工作量，适合缺乏专业设备维护人员的场景使用。

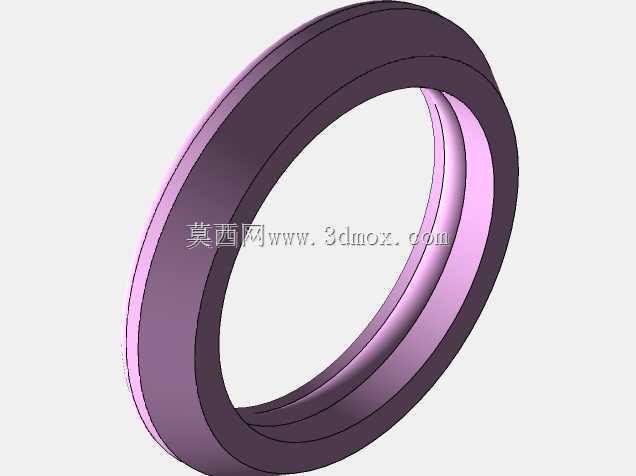

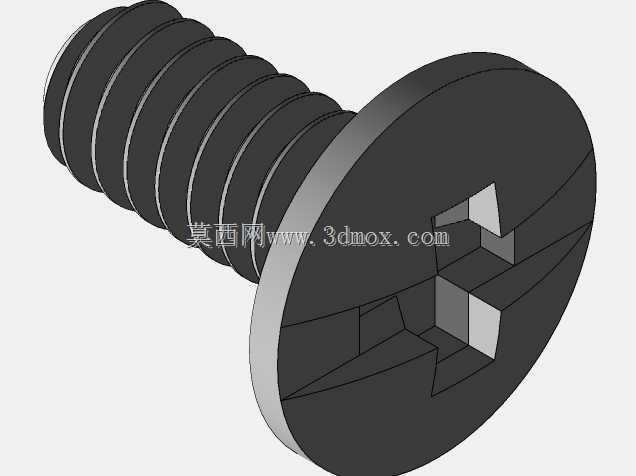

　　从设计落地的角度来看，该装置的所有非标准零件都可采用常规的板材切割、普通车铣加工完成，不需要五轴加工、精密注塑等特殊工艺，甚至在小型加工坊即可完成全套零件的生产，组装流程仅需要按照装配顺序依次完成底座固定、筒体安装、传动组件对接、操控面板接线四个步骤，单台装置的组装时长可控制在两小时以内，完全满足应急状态下的快速量产需求。气路部分的密封全部采用标准规格的密封圈，损坏后可直接替换通用配件，不需要定制专用密封件，进一步降低了全生命周期的使用成本。

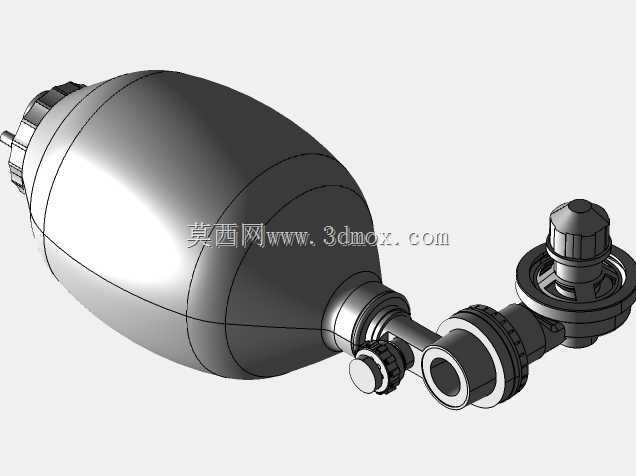

　　在实际使用场景中，该装置可作为有创呼吸机的补充替代设备，在专业医疗设备不足时为患者提供稳定的可控通气支持，参数设定完成后可保持持续稳定的通气输出，不需要人工频繁手动操作气囊，大幅降低医护人员的工作负荷。装置的底座采用加厚钣金结构，整体重心偏低，运行时的振动幅度控制在很小的范围内，不会因为持续往复运动出现位移或者倾倒，连接呼吸管路后也不会因为管路牵拉导致接口松脱，结构稳定性满足长时间连续运行的要求。
