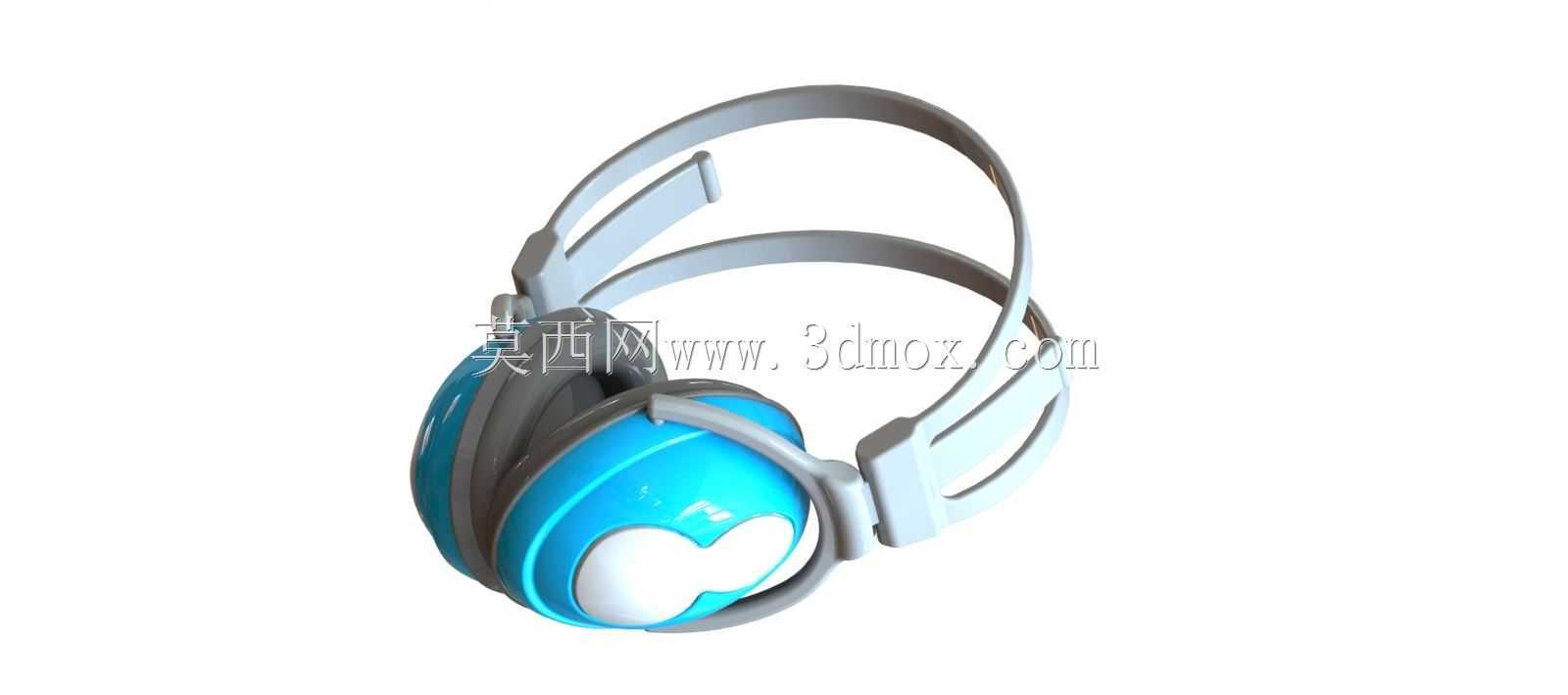

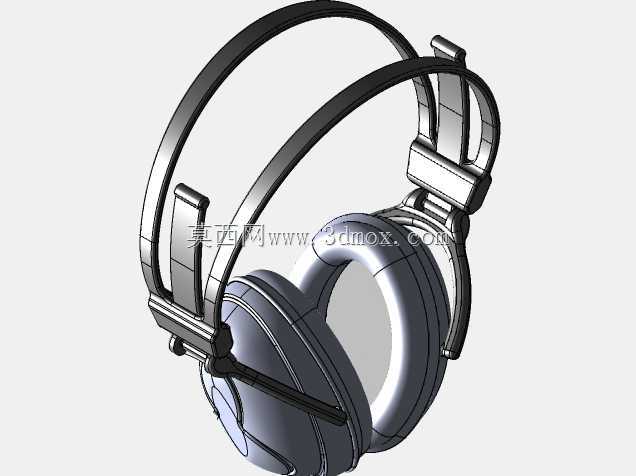

头戴式个人耳机结构设计三维数模

　　日常接触的头戴式个人耳机，结构设计阶段需要兼顾佩戴力学、声学腔体预留、外观曲面流畅度多个维度的平衡，这套三维数模完整还原了头戴耳机的各部件装配关系，可直接用于结构验证、外观改型参考。从实际应用场景来看，这类头戴耳机既覆盖个人日常影音娱乐场景，也可适配办公场景下的语音通话、线上会议需求，部分同结构形态的产品也会衍生用于电竞外设、专业音频监听领域，不同场景下的结构微调都可以基于这套基础数模展开调整。

　　从功能特性来看，该结构采用双段式自适应头梁设计，头梁内侧预留了柔性缓冲垫的安装槽位，能够根据不同用户的头围尺寸自动适配夹持力度，避免长时间佩戴产生的夹头感；耳罩部分采用转轴连接结构，可实现水平方向15度、垂直方向20度的角度偏转，能够贴合不同脸型的耳部轮廓，保证耳罩与面部的贴合度，减少漏音问题的同时提升佩戴舒适度。耳罩外壳采用流线型曲面设计，外壳内侧预留了扬声器单元的安装腔体，腔体尺寸按照常规40mm动圈单元的安装边界设计，同时预留了调音棉、走线槽的布置空间，结构工程师在改型时可直接调整腔体壁厚来适配不同的声学调校需求，无需重新搭建基础曲面。

　　设计思路上，这套结构优先保证了部件的可装配性，头梁与耳罩的连接位置采用卡扣加定位柱的固定方式，无需额外螺丝即可实现预固定，后续量产时可根据材质选择超声焊接或者螺丝锁附的工艺，降低装配复杂度；所有外观曲面都做了圆角过渡处理，避免锐边导致的佩戴划伤问题，同时也能提升注塑生产时的脱模顺畅度，减少生产过程中的不良率。头梁的伸缩调节结构采用多档位卡槽设计，每档调节行程为2mm，总调节行程达到30mm，能够适配绝大多数成年人的头围尺寸，伸缩滑轨处预留了阻尼脂的填充槽，保证调节时的段落感清晰，不会出现滑位、松动的问题。

　　从安装边界与尺寸参数来看，耳机整体展开状态下最大宽度为185mm，头梁收拢状态下最小高度为170mm，耳罩的内腔直径为65mm，深度为25mm，能够完整包裹成年人的耳部，避免压耳带来的不适感；耳罩与头梁连接的转轴位置距离耳罩外壳边缘的距离为12mm，预留了足够的空间布置连接转轴与走线，不会出现线材弯折磨损的问题。所有部件的壁厚都按照注塑工艺要求设置为均匀的2mm，筋位厚度设置为1.2mm，避免注塑过程中出现缩痕、缺胶等问题，结构连接处的圆角都按照R0.5-R2的梯度设置，既保证结构强度，也兼顾外观的流畅度。

　　在实际结构验证过程中，这套数模可直接导入有限元分析软件，模拟头梁夹持力、耳罩转轴疲劳强度、跌落冲击下的结构形变情况，提前发现结构薄弱点进行优化；对于需要做外观改款的设计人员来说，可在保留内部安装结构、装配关系不变的前提下，直接调整外壳曲面、配色分件位置，大幅缩短新品开发的建模周期，减少重复搭建基础结构的工作量。耳罩内侧的缓冲垫安装位采用环形卡槽设计，可适配不同厚度的海绵耳垫，更换耳垫时无需拆解整体结构，方便后续的维护与配件更换。头梁顶部的缓冲垫安装槽预留了2mm的压缩量，能够在佩戴时分散头部顶部的压力，长时间佩戴也不会出现明显的压痕。
