AirPodsPro2耳机充电仓外壳结构设计

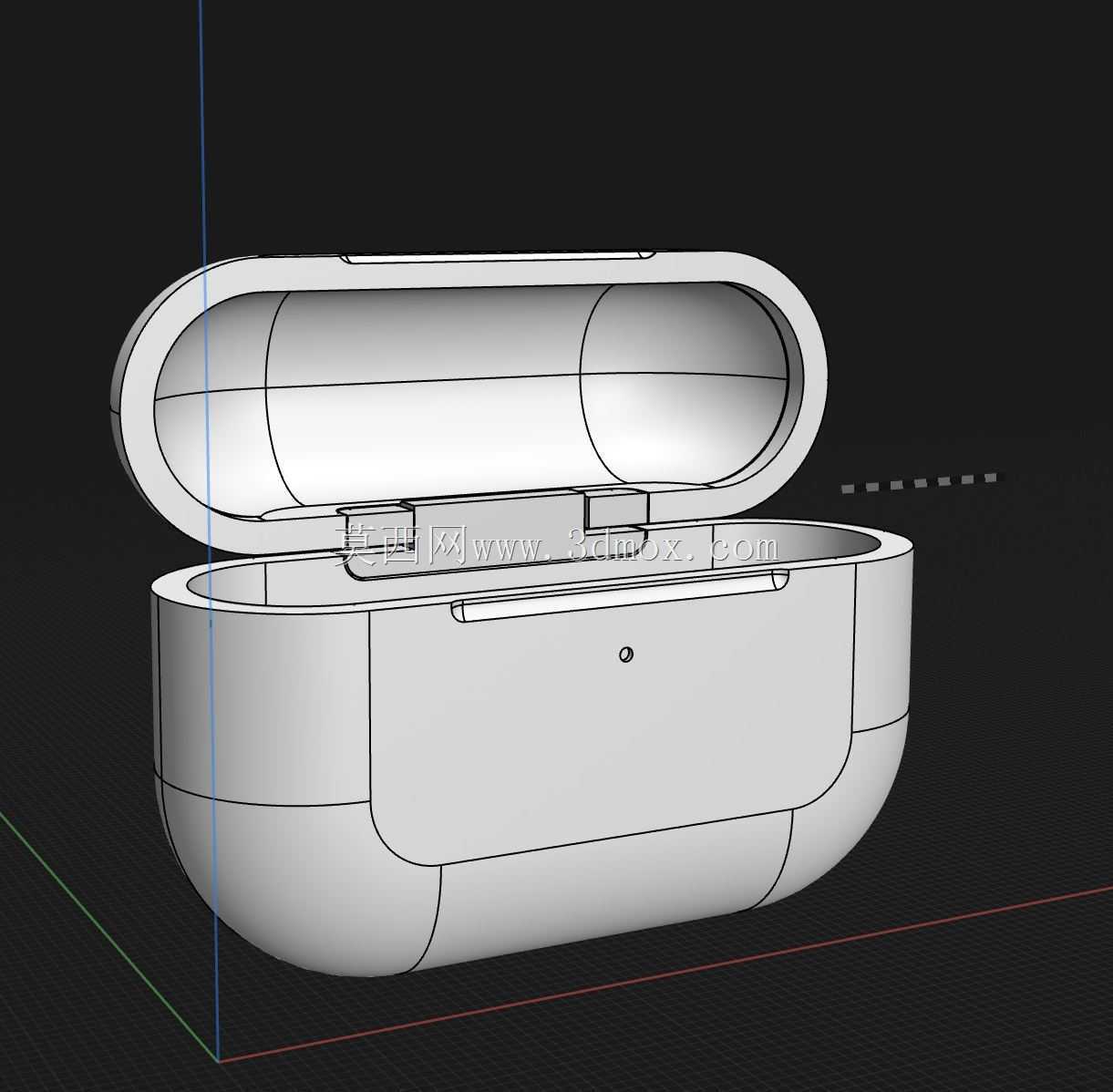

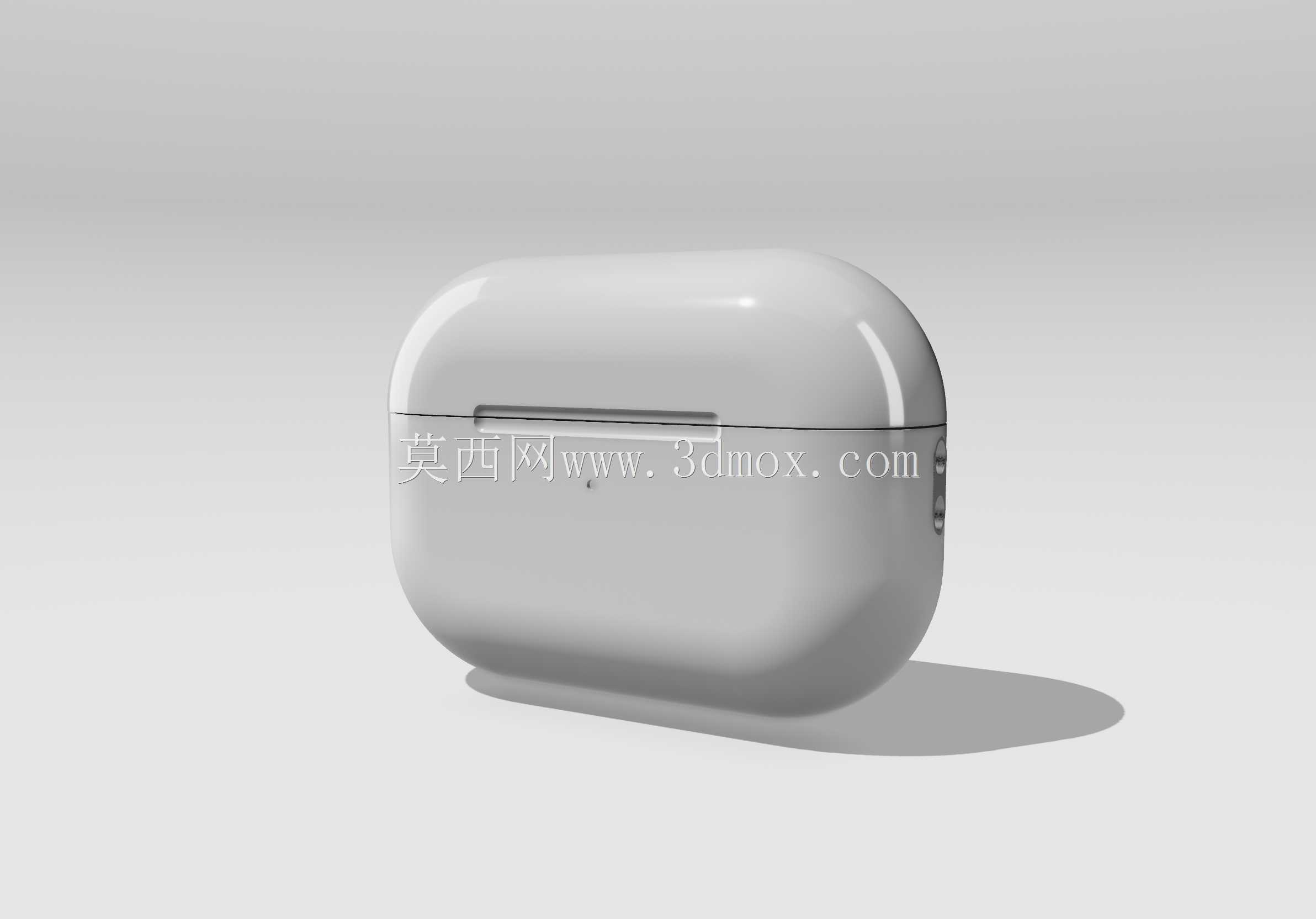

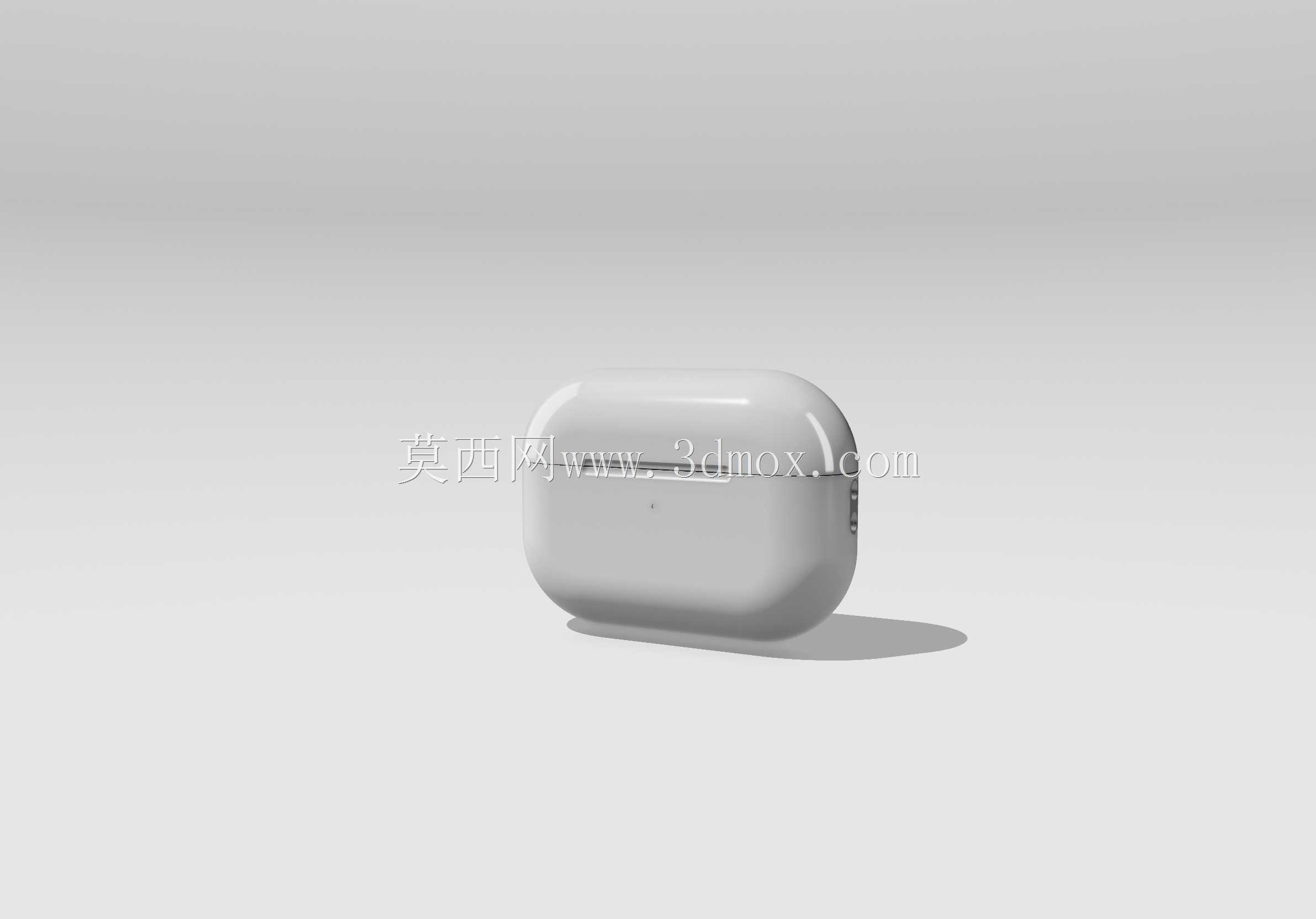

　　本次呈现的是TWS真无线蓝牙耳机AirPods Pro 2的充电仓外壳三维结构，建模过程完全围绕消费电子配件的实际使用场景展开，未涉及内部电路、电池、磁吸组件等内部细节，仅保留外壳的完整外部形态与装配边界，可直接用于配套保护壳、桌面支架、车载固定座等周边配件的结构开发工作。

　　从实际应用场景来看，该充电仓外壳是用户日常接触频次最高的耳机配套部件，日常需要满足口袋携带、桌面放置、无线充电对位、开合取放耳机等多重使用需求，因此建模时首先还原了外壳的整体圆角过渡特征——整个仓体没有任何尖锐棱角，所有边缘均采用大曲率连续圆角处理，一方面匹配手持握持时的手掌贴合度，减少长时间握持的硌手感，另一方面也能降低日常揣放时与衣物、包内其他物品的刮擦磨损，避免外壳表面出现划痕磕碰。仓体的开合缝位置做了精准的齐平处理，上下盖合模后的缝隙均匀控制在消费电子常规的装配公差范围内，既保证开合动作的顺畅无卡滞，也不会出现缝隙过大进灰、缝隙过小摩擦掉漆的问题。

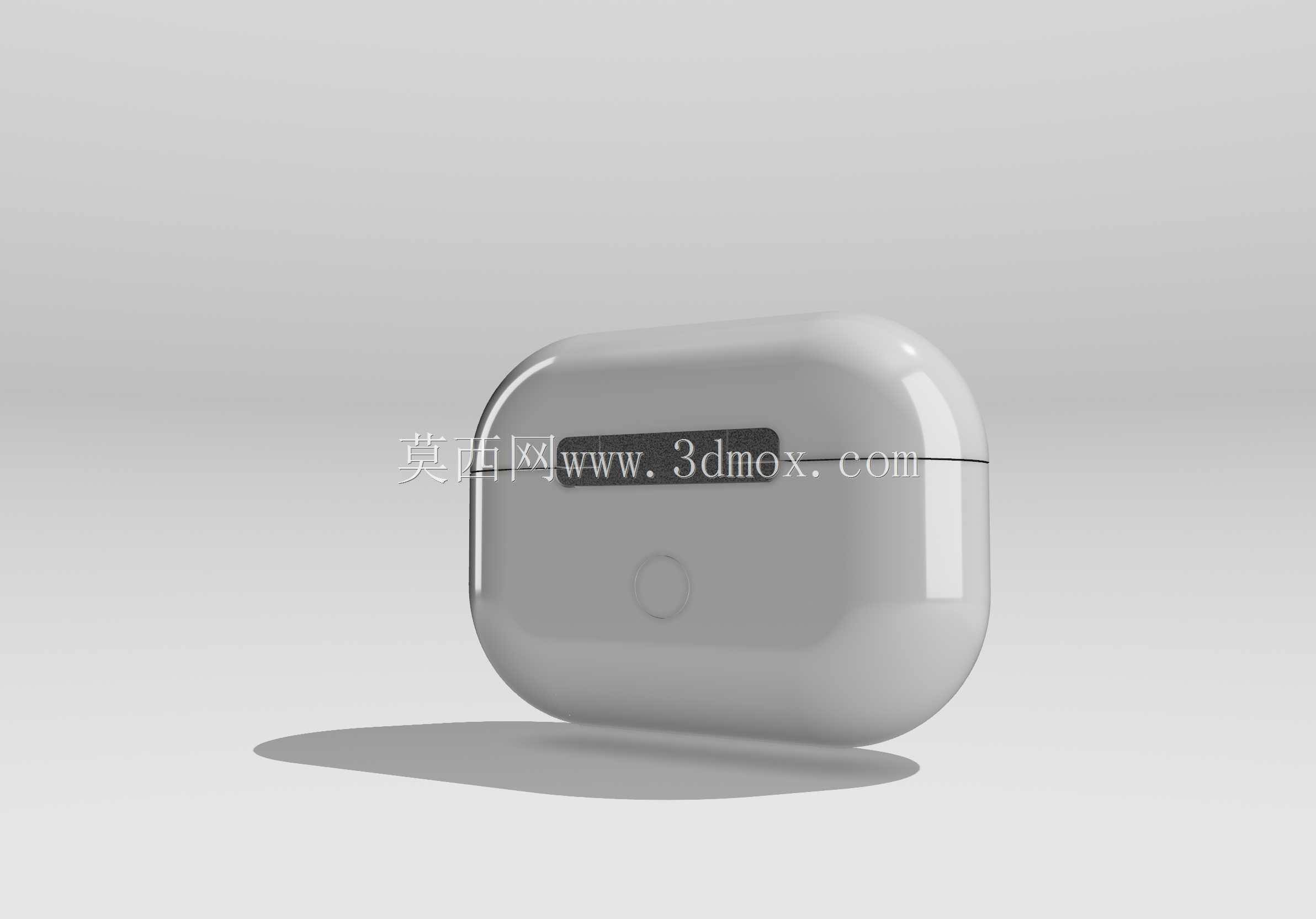

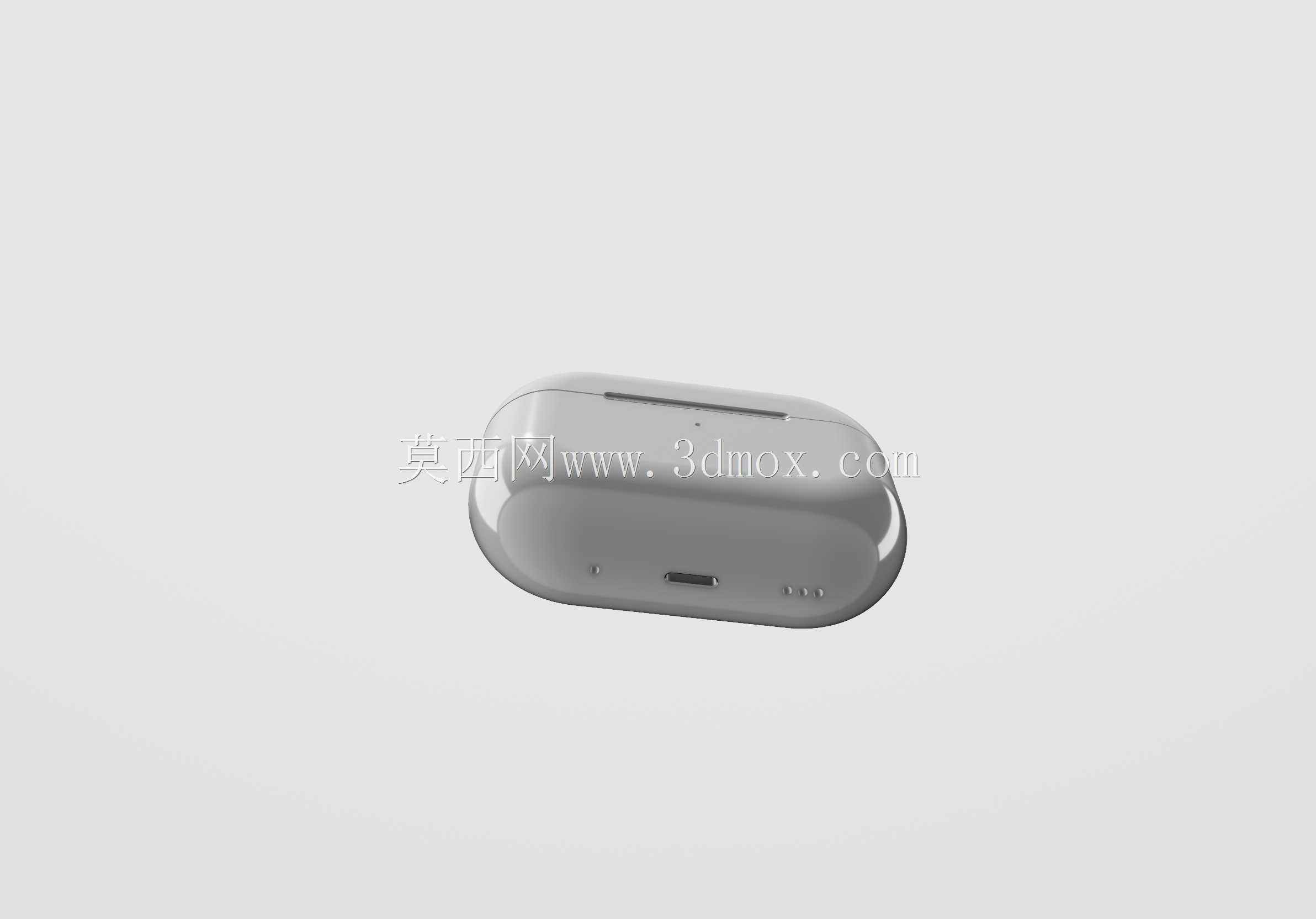

　　在功能特性的还原上，建模重点保留了几个关键的结构特征：首先是仓体正面的状态指示灯开孔位，位置处于开合缝下方的居中区域，深度与孔径完全匹配原厂指示灯的透光需求，做配套保护壳设计时可以直接对位预留透光窗，不需要反复调整位置；其次是仓体侧面的配对按键凸起位，按键与仓体外壳的曲面做了顺滑过渡，凸起高度符合日常按压的触感需求，不会出现按键过平难以盲操、凸起过高容易误触的问题；仓体底部的充电接触区域也做了平面度还原，不管是Lightning有线充电的接口周边平面，还是适配MagSafe无线充电的背部磁吸区域的平面度，都保证了放置时的贴合度，不会出现充电时仓体晃动、对位偏移的问题。

　　设计思路上，整个外壳建模采用曲面连续建模逻辑，从整体轮廓线搭建开始，先确定仓体的长宽高比例，再逐步过渡到各个局部特征的细化，避免出现曲面扭曲、曲率突变的问题。仓体的整体外形为类椭球形，上盖部分的曲率略大于下仓部分，合模后形成自然的握持收腰位置，刚好匹配用户单手握持时拇指与食指的放置位置，开合时可以轻松用拇指推开上盖。仓体底部做了微小的平面切边处理，保证放置在光滑桌面时不会出现滚动滑落的问题，放置稳定性完全满足日常使用需求，不需要额外增加防滑垫结构也能实现平稳放置。

　　从外形尺寸与安装边界来看，该外壳模型的整体尺寸完全匹配原厂AirPods Pro 2充电仓的实际尺寸，长宽高分别控制在常规TWS充电仓的便携尺寸范围内，可轻松放入牛仔裤口袋、小型挎包中，不会占用过多携带空间。做配套周边设计时，外壳的外表面就是所有配件的安装基准面，比如做硅胶保护套时，内壁尺寸可以直接参考该模型的外表面偏移对应壁厚，预留0.1-0.2mm的装配间隙即可保证套入顺畅且不会轻易脱落；做桌面支架时，支撑位的曲面可以直接贴合仓体的背部曲面，保证放置时的贴合度与稳定性；做车载出风口支架时，夹持位的尺寸也可以直接参考仓体的中部宽度，调整夹持臂的开合范围即可实现稳固夹持，不会出现夹得过紧损伤外壳、夹得过松行驶中脱落的问题。

　　在建模细节处理上，所有曲面之间都做了G2连续处理，导出后用于3D打印验证、注塑模具开发时，不会出现曲面断层、棱角凸起的问题，表面光滑度完全满足消费电子配件的外观要求。模型没有保留内部的卡扣、电池仓、耳机放置槽等内部结构，对于仅需要外部匹配尺寸的周边配件开发者来说，可以减少不必要的特征干扰，直接提取外表面进行二次设计即可，大幅缩短周边产品的开发周期，不需要再手动测量原厂产品的曲面数据，避免手动测量带来的尺寸误差，导致开发出的配件出现贴合不严、对位不准的问题。
